Муфта кабельная концевая универс. 1кВ 5 ПКВ(Н)Тп-1 (35-50) нг-Ls с наконечниками (пластик/ЭПР без брони) ГОФРОМАТИК zeta23345 ЗЭТА

Муфта кабельная концевая универсальная 1 кВ 5 ПКВ(Н)Тп-1 (35-50) нг-Ls с наконечниками (пластик/ЭПР без брони) от ЗЭТАРУС - это готовый комплект для герметичного и безопасного оконцевания пятижильных кабелей с изоляцией из полиолефина или ЭПР без брони. Подходит как для внутренних, так и для уличных условий, обеспечивает надёжное соединение с уже установленными наконечниками.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 5 ПКВ(Н)Тп-1 (35-50) нг-Ls с наконечниками (пластик/ЭПР без брони) используется для завершения пятижильных силовых кабелей напряжением до 1 кВ. Применяется там, где требуется защищённое оконцевание - например, перед подключением к оборудованию, распределительному щиту, трансформатору или автоматическому выключателю. Удобна для монтажа внутри помещений и на открытых участках: в шахтах, колодцах, на опорах, в условиях повышенной влажности или перепадов температур.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип исполнения: нг-LS - не распространяет горение, с низким выделением дыма при нагреве
• Материал изоляции: полиолефин
• Защитный корпус: да, усиленный внешний слой
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца
• Наличие наконечников: да, алюминиевые с болтовыми зажимами и срывающимися головками винтов
• Подходит для кабелей: ПКВ(Н)Тп с пластиковой или ЭПР изоляцией, без брони

Совместимость и монтаж

Муфта кабельная концевая универсальная 1 кВ 5 ПКВ(Н)Тп-1 (35-50) нг-Ls с наконечниками (пластик/ЭПР без брони) совместима исключительно с кабелями без металлической брони. Для работы требуются следующие действия:

• Строгая подготовка концов кабеля - удаление внешней оболочки, экрана и изоляции жил согласно рекомендациям производителя;
• Фиксация каждого провода через предварительно установленные алюминиевые наконечники с болтовыми зажимами - допускается использование как на алюминиевых, так и на медных жилах;
• Нагрев термоусаживающей перчатки равномерным пламенем газовой горелки до плотного прилегания ко всем элементам;
• Необходим контроль температуры во время усадки - перегрев повредит материал.

Перед сборкой проверьте соответствие сечения кабеля указанному диапазону 35–50 мм2. Неправильно выбранный кабель снижает герметичность и механическую прочность соединения.

Безопасность и стандарты

Муфта выполнена по требованиям к изделиям класса нг-LS: она не поддерживает горение и минимизирует образование ядовитого дыма при воздействии высоких температур. Это делает её подходящей для установки в закрытых помещениях с большим скоплением людей - офисах, метро, школах, больницах. Гарантированная долговечность - 54 месяца - соответствует нормам для промышленных решений среднего уровня нагрузки.

Преимущества

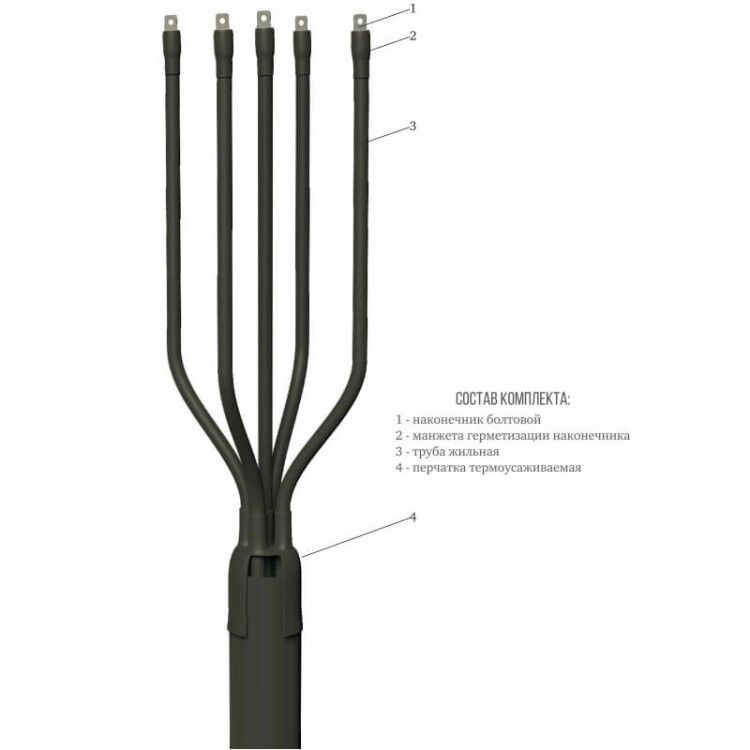

• Готовый комплект - всё необходимое в одной упаковке: перчатка, трубки, манжеты, наконечники, клей;
• Алюминиевые наконечники позволяют выполнять быстрое и надёжное подключение без сварки или опрессовки;
• Высокая степень защиты IP68 достигается благодаря термоплавкому клею внутри перчатки - он заполняет все микрозазоры после усадки;
• Широкий диапазон температур позволяет использовать муфту даже в холодном климате - например, на Крайнем Севере или в горах;
• Устойчивость к УФ-лучам и химическим веществам - внешняя оболочка сохраняет целостность вне помещений.

Ограничения применения

• Не применяется для кабелей с бронированной конструкцией - наличие металлической обмотки нарушает герметичность и деформирует форму муфты;
• Не предназначен для постоянного погружения в воду - хотя имеет хорошую защиту, длительное нахождение под водой может вызвать просачивание;
• Не работает с кабелями меньшим сечением ниже 35 мм2 или больше 50 мм2 - риск трещин, потери контакта или перегрева;
• Требуется специальное оборудование для монтажа - обычная зажигалка недостаточно мощна, нужна газовая горелка с регулируемым пламенем;
• Не рекомендуется многократное демонтажное применение - одноразовое изделие, восстановление невозможно.

Примеры использования

• Оконцевание кабеля ПКВ(Н)Тп от распределительного пункта до частного дома на столбе;
• Подключение питания к насосной станции на улице;
• Завершение фидера в цеху с технологическим оборудованием;
• Монтаж в подземных каналах теплотрасс или систем освещения;
• Замена старого ответвления в электрошкафе без замены всего кабеля.

Практические советы

• Перед монтажом обязательно прогрейте муфту до комнатной температуры - особенно зимой, чтобы избежать растрескивания материала;
• Чётко соблюдайте порядок надевания деталей: сначала манжеты, потом трубки, затем перчатка - нарушение последовательности затрудняет усадку;
• Проверяйте качество наконечника: головка винта должна легко срываться при достижении заданного момента - это гарантирует правильный момент затяжки;
• После усадки внимательно осмотрите место соединения - нет ли пузырей, вздутостей или непроклеенных участков;
• Для удобства хранения - храните муфту в оригинальной упаковке, в сухом месте, избегая прямого света и перепадов температур выше +-10 C в день.
