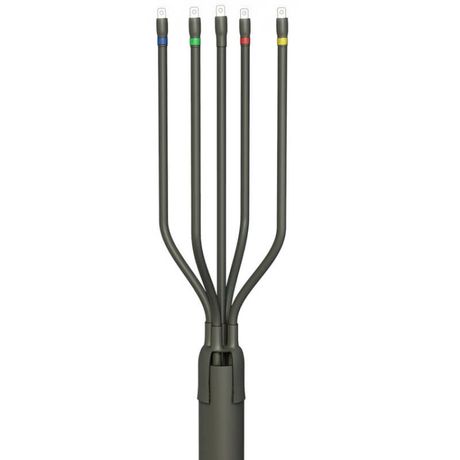

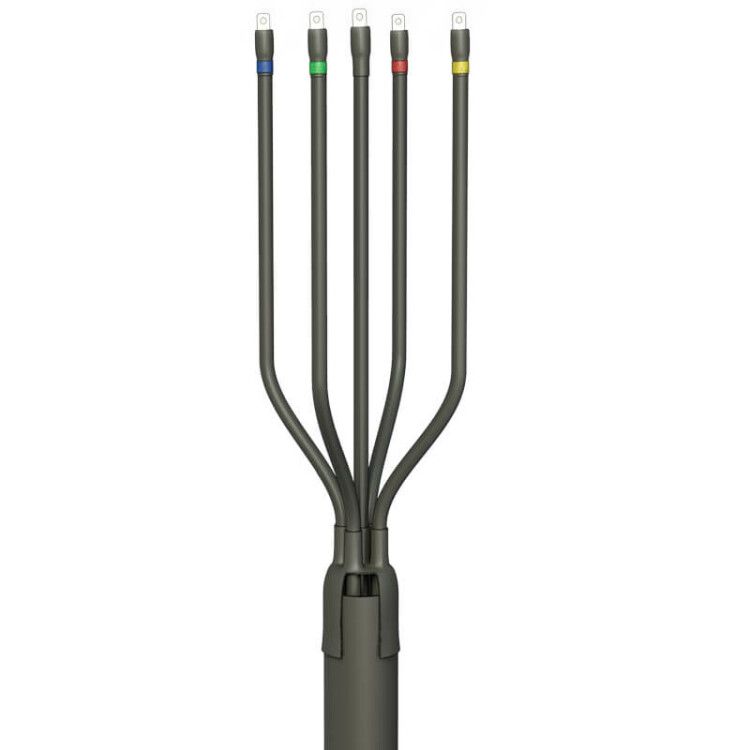

Муфта кабельная концевая универс. 1кВ 5 ПКВ(Н)Тп-1 (70-120) нг-Ls с наконечниками (пластик/ЭПР без брони) ГОФРОМАТИК zeta23347 ЗЭТА

Муфта кабельная концевая универсальная 1 кВ 5 ПКВ(Н)Тп-1 (70-120) нг-Ls с наконечниками (пластик/ЭПР без брони) от ЗЭТАРУС - это готовый комплект для надёжного оконцевания пятижильных кабелей с изоляцией из полиолефина или ЭПР без брони. Подходит для внутренних и уличных installations, обеспечивает герметичность, безопасность и долгий срок службы даже при экстремальных температурах.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 5 ПКВ(Н)Тп-1 (70-120) нг-Ls с наконечниками применяется для завершения пятижильных силовых кабелей с напряжением до 1 кВ. Устанавливается на конце кабеля перед подключением к оборудованию - распределительному щиту, автомату, контактору или трансформатору. Применяется как внутри помещений, так и на открытых участках: в кабельных каналах, колодцах, на фасадах зданий, в промышленных цехах.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 5
• Материал изоляции кабеля: полиолефин, этиленпропиленовый каучук (ЭПР)
• Исполнение: нг-LS - не распространяет горение, с низким выделением дыма
• Защитный корпус: да, выполнен из прочного пластика
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца
• Наконечники: есть, алюминиевые, с болтовыми контактами и срывающимися головками винтов
• Тип исполнения: термоусаживаемая

Совместимость и монтаж

Муфта совместима исключительно с кабелями без брони, имеющими изоляцию из полиолефина или ЭПР. Для монтажа требуется подготовить конец кабеля: зачистить внешнюю оболочку, удалить экран (если есть), отделить жилы. После этого одеть муфту, равномерно прогревать её тепловым феном до полной усадки. Наконечники уже установлены - достаточно затянуть винты до момента их срыва (это гарантирует правильный момент затяжки без перегрузки).

Не используйте муфту на кабелях с металлической броней, свинцовой оболочкой или изоляцией из ПВХ - она не рассчитана на такие типы.

Безопасность и стандарты

Муфта соответствует требованиям безопасности для электроустановок: материал нг-LS предотвращает распространение пламени и снижает количество ядовитого дыма при возгорании. Это важно для закрытых помещений, метро, больниц, офисов. Герметизация достигается благодаря термоплавкому клею внутри перчатки - он заполняет все микрозазоры после усадки, препятствуя попаданию влаги и пыли. IP-класс защиты не указан, однако конструкция обеспечивает степень защиты, достаточную для условий согласно ГОСТ 31948.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: перчатка, трубки, манжеты, наконечники
• Алюминиевые наконечники подходят как для алюминиевых, так и для медных жил - экономия времени на замену деталей
• Высокая механическая и химическая стойкость корпуса
• Стабильно работает при низких температурах - до –60 C, что актуально для холодных регионов
• Долгий срок службы: 54 месяца гарантии подтверждают надёжность материала

Ограничения применения

• Не для кабелей с броней - возможны повреждения при усадке или деформация
• Не рекомендовано применение на кабелях с PVC-изоляцией - отличаются температурным классом и плотностью
• Не предназначен для постоянного погружения в воду - хотя защищён от влаги, не является полностью водоупорной
• Требуется точное соблюдение диапазона сечений: 70–120 мм2 - меньшие или большие кабели не обеспечивают герметичности

Примеры использования

• Оконцовка кабеля КВВГнг-LS 5×95 перед подключением к частному преобразователю частоты
• Завершение трассы кабеля 5×120 от трансформаторной подстанции к распределительному шкафу на улице
• Монтаж в промышленном цеху на конвейере с высокой влажностью и перепадами температур
• Замена старой муфты в кабельной камере многоквартирного дома

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск +-5%, чтобы гарантировать плотную усадку
• Используйте только профессиональный тепловой фен с контролируемой температурой - газовая горелка может прожечь материалы
• При работе на улице в сырую погоду временно укройте место монтажа - влага на кабеле до усадки снижает качество герметизации
• Проверьте целостность наконечников до начала работы - срывные головки должны быть невредимы
• После монтажа осмотрите муфту: она должна быть гладкой, без пузырей и вздутостей - признаки неравномерного нагрева
