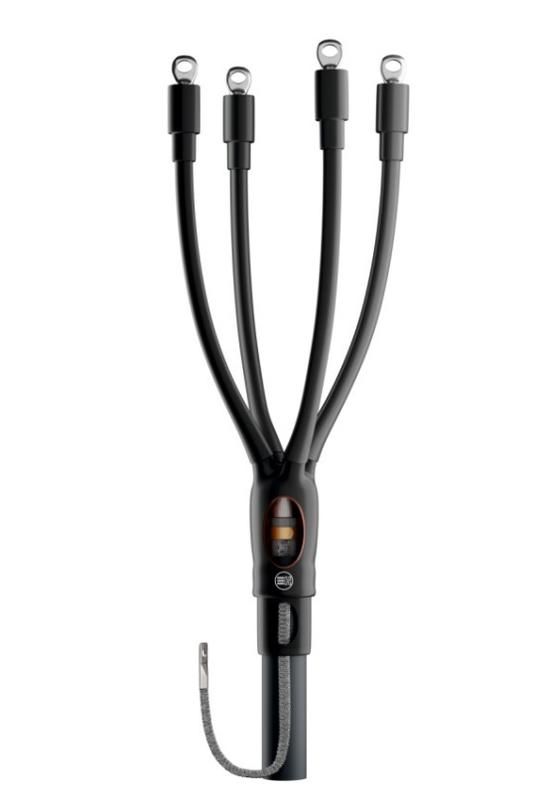

Муфта кабельная концевая универс. 1кВ HT2-01/5х70-120L12 (5ПКВНтп1-70/120-Н) НИЛЕД 16000241

Муфта кабельная концевая универсальная 1 кВ HT2-01/5х70-120L12 (5ПКВНтп1-70/120-Н) от НИЛЕД - это термоусаживаемый комплект для герметичного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, рассчитанных на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа. Артикул 16000241 обеспечивает надёжное соединение кабеля с оборудованием без необходимости использования металлической брони.

Назначение и область применения

Муфта HT2-01/5х70-120L12 используется для создания безопасного и герметичного окончания кабеля перед подключением к устройству - например, автоматическому выключателю, контактору, распределительному щиту или электрооборудованию станка. Применяется там, где требуется быстрый и долговечный способ завершить кабельную линию без сварки или механических зажимов.

• Подходит для кабелей типа АВВГ-1, АВВГз-1, АПвВГ-1, ВВГ-1, ВВГз-1, ПвВГ-1 и аналогов;
• Не требует наличия экранирующего слоя или брони у кабеля;
• Работает как в помещениях, так и на улице - защищена от внешних воздействий;
• Используется в системах освещения, промышленном оборудовании, насосных станциях, конвейерах и других объектах с питанием до 1 кВ.

Технические характеристики

• Напряжение: до 1 кВ (переменный ток 50 Гц / постоянный ток);
• Число жил: 5 - соответствует стандартным четырёхпроводным + PE кабелям;
• Сечение кабеля: 70–120 мм2 - оптимально для среднегрузовых линий;
• Тип муфты: термоусаживаемая - формирует плотное соединение после нагрева;
• Установка: внутренняя и наружная - не боится перепадов температур и влаги;
• Защита IP: не указана производителем - рекомендуется использовать в условиях, исключающих прямой контакт с водными потоками;
• Материал: полиэтиленовые элементы с термоусадочными свойствами, обеспечивающие герметизацию и механическую прочность.

Совместимость и монтаж

Муфта HT2-01/5х70-120L12 совместима только с кабелями без брони и экрана. Для монтажа необходимо соблюдать порядок:

1. Зачистить кабель до нужной длины - согласно инструкции производителя;
2. Надеть муфту на кабель до начала работ;
3. Обработать жилы, установить наконечники (при необходимости);
4. Разместить внутренние компоненты (термоусадочные трубки, гофры) на место;
5. Равномерно прогреть поверхность феном до полной усадки - без перегрева;
6. Проверить герметичность - отсутствие пузырей, трещин, неплотного прилегания.

Посадочный диаметр кабеля должен точно попадать в диапазон 70–120 мм2 - меньшие или большие сечения не обеспечат надёжную усадку.

Безопасность и стандарты

Муфта соответствует требованиям к изоляционным материалам для сетей до 1 кВ. Произведена в соответствии с технологиями, применяемыми для серий НИЛЕД, ориентированных на соответствие ГОСТ Р МЭК 60885-2 и другим нормам для термоусаживаемых изделий. Однако явного указания на наличие сертификата соответствия в предоставленных данных нет - рекомендуется запросить документы у поставщика при использовании в ответственных объектах.

Преимущества

• Высокая степень герметизации благодаря равномерной термоусадке - предотвращает попадание влаги и пыли;
• Отсутствие болтовых соединений - снижает риск коррозии и ослабления контакта;
• Лёгкий и быстрый монтаж - не требует специальных инструментов кроме теплового фена;
• Стойкость к УФ-излучению и перепадам температур - позволяет использовать вне помещений;
• Универсальность - одна модель покрывает широкий диапазон сечений (70–120 мм2).

Ограничения применения

• Не применяется для кабелей с металлической броней или медным экраном - конструкция не предусматривает их заход;
• Не предназначен для кабелей с напряжением выше 1 кВ - риск пробоя изоляции;
• Не рекомендован для постоянного погружения в воду - хотя работает на улице, уровень защиты IP не указан;
• Требует точного контроля температуры при усадке - перегрев повредит материалы, недостаточный нагрев - оставит воздушные полости;
• Не подходит для многожильных проводов малого сечения - минимальное сечение 70 мм2.

Примеры использования

• Оконцовка кабеля ВВГ-1 5×95 мм2 перед подключением к частному домашнему щиту;
• Присоединение питания к насосной станции на открытой площадке;
• Завершение линии питания конвейера на пищевом производстве;
• Монтаж в распределительных пунктах на промплощадках с кабелем АВВГ-1 5×120 мм2.

Практические советы

• Перед монтажом проверьте, что кабель имеет именно ПВХ или СПЭ изоляцию - другие виды (например, резиновая) могут не подходить;
• Используйте только профессиональный термофен с регулировкой температуры - обычная горелка вызовет деформацию;
• Не снимайте защитную плёнку с муфты заранее - она предохраняет клеевой слой от загрязнения;
• При работе на улице выбирайте время без дождя и с высокой температурой - усадка будет более равномерной;
• Артикул 16000241 - единственный номер для заказа этой модели; не путайте с другими сериями HT2-01/4,5 - они отличаются числом жил.
