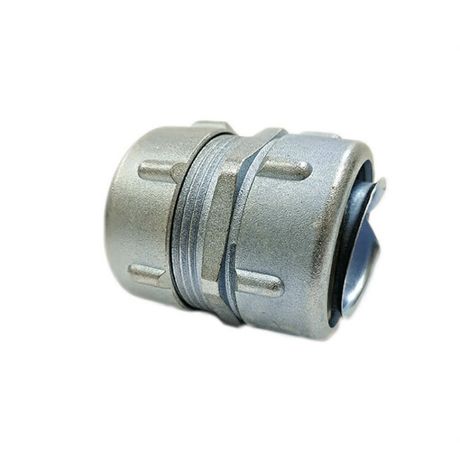

Муфта соединительная для металлорукава МСМ-32 | zeta40813 ЗЭТАРУС (Завод электротехнической арматуры)

Муфта соединительная для металлорукава МСМ-32 от ЗЭТАРУС обеспечивает надёжное и герметичное соединение отрезков металлорукава с наружным диаметром 32 мм. Применяется в системах электропроводки, где требуется защита кабелей от механических повреждений и воздействия окружающей среды.

Назначение и область применения

Муфта соединительная для металлорукава МСМ-32 предназначена для стыковки двух отрезков металлорукава - как обычного, так и с ПВХ оболочкой (например, Р3ЦП, МРПИ, МРП). Она используется там, где необходимо сохранить целостность защитной оболочки кабельных трасс: в промышленном оборудовании, на конвейерах, в распределительных щитах, на станках и других объектах с высокой степенью запылённости или влажности.

Технические характеристики

• Номинальный диаметр: 32 мм - соответствует внешнему диаметру металлорукава, который можно соединить;
• Тип изделия: вставная муфта - монтируется между двумя концами рукава;
• Материал корпуса: поливинилхлорид (PVC) - устойчив к химическим воздействиям, не проводит ток;
• Материал уплотнения: резина МБС - эластична, долговечна, работает в широком температурном диапазоне;
• Диапазон рабочих температур: от –25 C до +100 C - подходит для холодных цехов и нагреваемых зон;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и брызг воды из любого направления;
• Климатическое исполнение: У2 - рассчитана на умеренный климат, включая закрытые помещения с контролируемой влажностью;
• Покрытие: отсутствует - поверхность не имеет антикоррозийного или декоративного слоя.

Совместимость и монтаж

Муфта соединительная для металлорукава МСМ-32 совместима с металлорукавами следующих типов: Р3ЦП, МРПИ, МРП. Комплектация включает: две накидные гайки, два оконцевателя и два уплотнителя - всё необходимое для сборки одного соединения. Монтаж выполняется вручную: один конец металлорукава вводится внутрь муфты, фиксируется оконцевателем и уплотнителем, затем затягивается накидной гайкой. Аналогично - второй конец. Герметичность достигается за счёт плотного прилегания резины к стенкам рукава. Диаметр посадки 32 мм требует точного соответствия - не используйте с рукавами меньшего или большего размера.

Безопасность и стандарты

Муфта соединительная для металлорукава МСМ-32 соответствует требованиям по электробезопасности и механической прочности, применяемым в промышленных сетях. Степень защиты IP54 позволяет использовать её в условиях повышенной влажности и наличия пыли, однако не рекомендовано для постоянного контакта с водой или погружения. Климатическое исполнение У2 исключает применение в открытых наружных установках без дополнительной защиты от осадков и перепадов температур ниже –25 C.

Преимущества

• Герметичность благодаря резиновым уплотнителям - предотвращает попадание влаги и пыли внутрь кабельной трассы;
• Простота монтажа - не требует специальных инструментов, собирается вручную;
• Высокая термостойкость - выдерживает кратковременные перегревы до +100 C;
• Химическая стойкость PVC-корпуса - не реагирует на масла, растворители, кислоты в пределах нормы;
• Надёжная фиксация - накидные гайки обеспечивают удерживающее усилие даже при вибрациях оборудования.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямого солнца, дождя и снега;
• Не подходит для соединения металлорукавов диаметром менее 32 мм или более - возможны протечки и потеря герметичности;
• Работает только с жесткими металлическими рукавами; несовместима с гибкими пластиковыми трубками;
• При температурах выше +100 C материал корпуса начинает деформироваться - не допускается использование рядом с печами, сварочными участками без теплоизоляции;
• PVC-материал становится хрупким при температурах ниже –30 C - не следует применять в неотапливаемых зимних хранилищах.

Примеры использования

• Соединение секций металлорукава на автоматической линии производства;
• Подключение кабелей от станков к распределительному щиту через технологические каналы;
• Обустройство кабельных трасс в пищевой промышленности, где важна защита от брызг и мойки;
• Прокладка проводов в цехах с высокой запылённостью - например, деревообработка, металлургия.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр металлорукава точно соответствует 32 мм - иначе уплотнение будет некорректным;
• Не перетягивайте накидные гайки - это может повредить резиновые уплотнители и вызвать трещины в PVC-корпусе;
• При длительной эксплуатации периодически проверяйте состояние уплотнителей - заменяйте при потере эластичности;
• Если соединение находится в зоне сильных вибраций, дополнительно закрепите муфту МСМ-32 хомутами к конструкции;
• Артикул zeta40813 - единственный номер для заказа оригинальной муфты от ЗЭТАРУС; аналоги могут иметь отличную посадку и срок службы.
