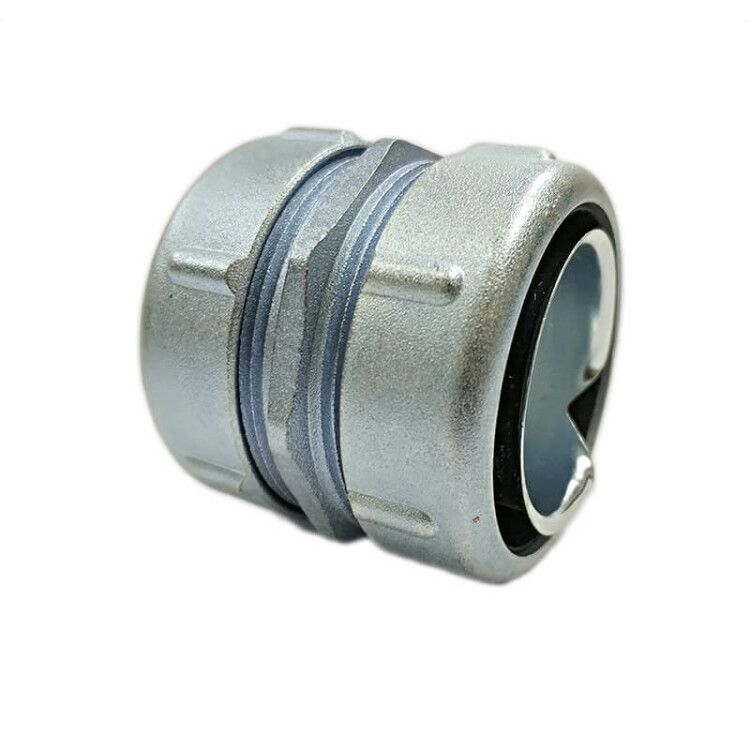

Муфта соединительная для металлорукава МСМ-50 | zeta40815 ЗЭТАРУС (Завод электротехнической арматуры)

Муфта соединительная для металлорукава МСМ-50 от ЗЭТА Новосибирск обеспечивает надёжное и герметичное соединение отрезков металлорукава с ПВХ оболочкой - например, Р3ЦП, МРПИ, МРП. Артикул zeta40815 предназначен для промышленного использования там, где требуется защита проводов и кабелей от механических повреждений и внешних воздействий.

Назначение и область применения

Муфта соединительная для металлорукава МСМ-50 используется для стыковки двух отрезков металлорукава одного диаметра. Применяется в системах электромонтажа, где кабели проходят через металлические трубчатые оболочки - например, на станках, конвейерах, в распределительных щитах, на объектах с высокой вибрацией или влажностью. Подходит для металлорукава в ПВХ оболочке: Р3ЦП, МРПИ, МРП.

Технические характеристики

• Номинальный диаметр: 50 мм - соответствует внутреннему диаметру металлорукава, который можно соединить;
• Тип изделия: муфта соединительная вставного типа - позволяет вставить конец рукава внутрь, без необходимости разборки;
• Материал корпуса: поливинилхлорид (PVC) - устойчив к химическим веществам, не проводит ток, долговечен;
• Материал уплотнения: резина МБС - эластична, сохраняет герметичность при перепадах температур;
• Диапазон рабочих температур: от –25 до +100 C - работает в холодных цехах и рядом с нагреваемыми элементами;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для большинства производственных условий) и брызг воды из любого направления;
• Климатическое исполнение: У2 - рассчитана на умеренный климат с возможными колебаниями влажности и температуры;
• Покрытие: отсутствует - поверхность не имеет антикоррозийного или декоративного слоя, что снижает стоимость и не влияет на функциональность.

Совместимость и монтаж

Муфта соединительная для металлорукава МСМ-50 совместима с металлорукавами диаметром 50 мм, имеющими ПВХ оболочку (Р3ЦП, МРПИ, МРП). Комплектация включает: две накидные гайки, два оконцевателя, два уплотнителя и один корпус. Монтаж выполняется в три этапа:

1. На каждый конец металлорукава одевается оконцеватель и уплотнитель;
2. Концы рукава вводятся внутрь корпуса муфты;
3. Накидные гайки затягиваются с обеих сторон - обеспечивается плотное прилегание и герметизация.

Не требует специальных инструментов - достаточно обычного ключа для затяжки гаек. Диаметр посадки 50 мм должен точно соответствовать внешнему диаметру рукава - иначе возникнет риск протечки или плохой фиксации.

Безопасность и стандарты

Муфта соединительная для металлорукава МСМ-50 соответствует требованиям по степени защиты IP54 и климатическому исполнению У2. Использование PVC и резины МБС исключает выделение токсичных веществ при нормальной эксплуатации. Не рекомендуется применять в средах с постоянным контактом с открытым пламенем или растворителями, способными разрушать пластик.

Преимущества

• Герметичное соединение благодаря двум уплотнителям - предотвращает попадание пыли и влаги внутрь кабельной трассы;
• Простота сборки - не нужна сварка, клей или дорогостоящий инструмент;
• Высокая термостойкость - выдерживает температуры от –25 C до +100 C, что делает её универсальной для различных зон производства;
• Ударопрочность PVC - корпус не деформируется при случайных ударах во время монтажа;
• Отсутствие металлических частей внутри - снижает риск коррозии и электрических замыканий.

Ограничения применения

• Не предназначена для соединения металлорукавов без ПВХ оболочки - уплотнители рассчитаны именно на этот тип;
• Не подходит для постоянного погружения в воду - IP54 не гарантирует защиту от длительного контакта с жидкостью;
• Не использовать при температурах выше +100 C - материал корпуса начнёт деформироваться;
• Не рекомендовано применение в агрессивных химических средах - PVC может разрушаться под действием кислот, щелочей или органических растворителей;
• Не подходит для соединения рукавов других диаметров - даже +-1 мм может вызвать утечку или плохую фиксацию.

Примеры использования

• Соединение участков металлорукава на автоматизированном конвейере в пищевой промышленности;
• Переход между двумя секциями кабельной трассы в цехе с повышенной влажностью;
• Подключение кабелей к станкам с ЧПУ, где требуется быстрая замена или модификация маршрута;
• Обустройство электропроводки в логистических комплексах с жесткими условиями эксплуатации.

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 50 мм - используйте штангенциркуль;
• Не перетягивайте накидные гайки - это может повредить уплотнители и привести к утечке;
• При работе в условиях сильной вибрации дополнительно закрепите муфту к конструкции с помощью хомутов;
• Если вы используете несколько таких муфт в одной трассе - убедитесь, что все они от одного производителя (например, ЗЭТА Новосибирск), чтобы гарантировать совместимость уплотнителей;
• Артикул zeta40815 - это одна из самых распространённых моделей в линейке ЗЭТАРУС; запасайте её в наличии, так как она часто используется в ремонтных работах.
