Оконцеватель для металлорукава 20 мм | zeta41012 ГОФРОМАТИК ЗЭТА

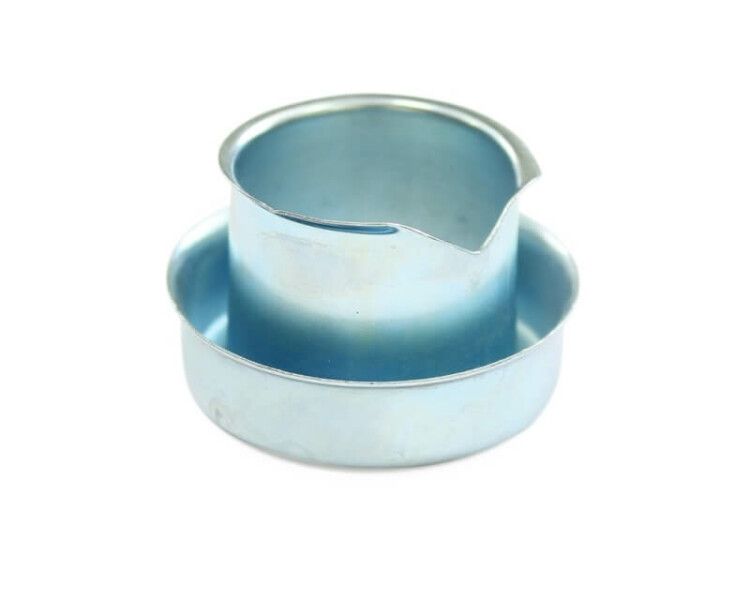

Оконцеватель для металлорукава 20 мм от ЗЭТА Новосибирск (артикул zeta41012) используется для фиксации концов металлорукава, предотвращая его распускание и защищая кабели от повреждений острыми кромками. Подходит для установки в системах с жесткими требованиями к механической защите проводов.

Назначение и область применения

Оконцеватель для металлорукава 20 мм служит для герметичного и прочного завершения конца металлорукава. Он не позволяет оплетке рукава расходиться, что особенно важно при многократном изгибе или вибрациях. Применяется там, где требуется безопасное выведение кабеля из гофрированной трубки - например, у входа в шкаф управления, на станках, конвейерах, в щитовых помещениях. Может использоваться как часть муфт МТ и МВ либо как самостоятельный элемент.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует внутреннему диаметру металлорукава этого размера
• Максимальный наружный диаметр трубы: 20 мм - обеспечивает плотную посадку на рукав без зазора
• Тип конструкции: без резьбы - монтируется методом обжима или запрессовки
• Материал корпуса: оцинкованная сталь - устойчив к коррозии в условиях повышенной влажности
• Защитное покрытие: оцинкованное - продлевает срок службы в агрессивных средах
• Диапазон рабочих температур: от –40 C до +45 C - допускает использование в холодных и теплых помещениях
• Исполнение: прямолинейный - не имеет изгибов, подходит для прямого вывода кабеля
• Степень защиты IP10 - базовая защита от крупных частиц, не предназначена для защиты от воды или пыли
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможностью работы в закрытых помещениях
• Общая длина и длина резьбы: 0 мм - изделие не имеет резьбовой части и не требует вворачивания

Совместимость и монтаж

Оконцеватель для металлорукава 20 мм совместим со всеми типами металлорукавов внешним диаметром до 20 мм. Для установки необходимо:

• Подрезать край металлорукава ровно, чтобы он не распускался
• Надеть оконцеватель на конец рукава
• Обжать его специальным клещами или плоскогубцами до плотного прилегания

Не требует сверления, нарезания резьбы или дополнительных креплений. Не применяется с пластиковыми или неметаллическими рукавами.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в соответствии с ГОСТ Р 50030.5.1–2018. Климатическое исполнение У2 гарантирует надежную работу в помещениях с нормальной влажностью и температурой. Степень защиты IP10 указывает на отсутствие защиты от жидкостей - не используйте в местах с риском попадания воды.

Преимущества

• Простота монтажа - не нужны инструменты сложного типа, достаточно обжимных клещей
• Высокая механическая прочность - стальная конструкция выдерживает нагрузки при вибрации и перегрузках
• Защита кабелей - предотвращает порезы изоляции острыми кромками металлорукава
• Долгий срок службы - цинковое покрытие снижает риск коррозии даже в сырых помещениях

Ограничения применения

• Не предназначен для использования во влажных, открытых или наружных условиях - IP10 не обеспечивает защиту от влаги
• Не подходит для кабелей с высоким классом защиты IP65/IP67 - сам оконцеватель не создаёт герметичного соединения
• Не может быть установлен на рукава с диаметром более 20 мм - существует риск проскальзывания
• Не заменяет резьбовые переходники - не позволяет подключить к оборудованию через резьбу

Примеры использования

• На выходе металлорукава из электрощита - предотвращает контакт кабеля с острыми краями
• На конвейерных линиях - защищает силовые кабели от постоянных движений и трения
• В автоматизированных станках - обеспечивает надёжное прохождение кабелей через металлические стенки
• Как составная часть муфты МТ/МВ - усиливает герметичность соединения в распределительных устройствах

Практические советы

• Перед установкой проверьте, что внутренний диаметр металлорукава точно соответствует 20 мм - иначе оконцеватель будет болтаться
• Обязательно обжимайте равномерно по всей окружности - неравномерное давление вызывает деформацию и потерю прочности
• Если нужна герметизация - комбинируйте этот оконцеватель с резиновым уплотнителем или термоусадкой
• Для частого обслуживания выбирайте модели с резьбой; данный вариант лучше всего подходит для стационарных установок
• Артикул zeta41012 от ЗЭТА Новосибирск совместим с продукцией ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемый элемент
