Концевая втулка для металлорукава DN 20 мм | S66V22 DKC ДКС

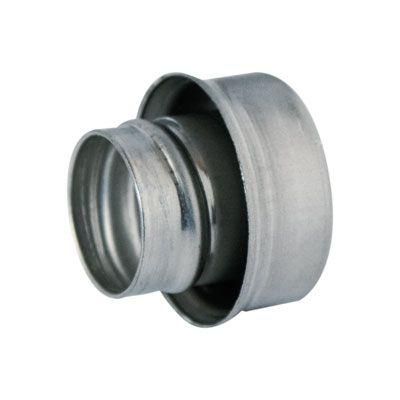

Концевая втулка для металлорукава DN 20 мм от DKC (ДКС), артикул s66v22, предназначена для защиты кабеля и персонала от порезов на конце металлической гофры. Простой, но важный элемент в системах проводки, особенно там, где требуется надёжная фиксация и безопасность.

Назначение и область применения

Концевая втулка для металлорукава DN 20 мм устанавливается на оконечную часть металлорукава после его нарезки. Её основная задача - закрывать острые кромки трубы, которые могут повредить изоляцию кабелей или травмировать руки монтажника при работе. Подходит для использования в распределительных щитах, на станках, конвейерах, в промышленной автоматизации и других местах, где применяется металлорукав для защиты проводов.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует внутреннему диаметру металлорукава этого размера;
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Цвет: светло-серый - типичный цвет оцинкованного покрытия, не требует дополнительной окраски;
• Тип крепления: вворачивается на резьбу металлорукава - совместим с трубами, имеющими внешнюю резьбу;
• Рекомендовано для проектного ассортимента - одобрено для массового использования в стандартизированных решениях.

Совместимость и монтаж

Концевая втулка для металлорукава DN 20 мм от DKC совместима со всеми металлорукавами того же диаметра, имеющими внешнюю резьбу. Установка выполняется вручную: вкрутите втулку до упора, чтобы она плотно прилегала к торцу рукава. Не используйте инструменты для затяжки - это может повредить резьбу. Перед установкой убедитесь, что край металлорукава аккуратно обрезан и не имеет зазубрин.

Преимущества

• Защита кабелей - предотвращает механические повреждения изоляции;
• Безопасность персонала - исключает риск порезов при контакте с краями рукава;
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы в сырых помещениях;
• Легкая установка - не требует специальных инструментов или времени;
• Совместимость с серийными продуктами DKC - легко интегрируется в системы Cosmec.

Ограничения применения

Не предназначен для использования в качестве герметизирующего элемента - не обеспечивает водонепроницаемость. Не рекомендуется применять в условиях постоянного воздействия открытых химических реагентов или высоких температур выше +85 C. Также не подходит для металлорукавов с внутренней резьбой или неметаллическими аналогами.

Примеры использования

• Подключение кабелей к электродвигателям на заводах;
• Фиксация проводов в шкафах управления с использованием металлорукава DN 20;
• Монтаж вагонов, эскалаторов, конвейерных линий;
• Заключительный элемент в трассах внутри производственных помещений.

Практические советы

• Перед установкой проверьте, что диаметр резьбы металлорукава точно соответствует 20 мм - отклонение даже на 1–2 мм может помешать вкручиванию;
• Используйте эту втулку всегда, когда металлорукав заканчивается вблизи человека или чувствительного оборудования;
• Если вы работаете с несколькими типами рукавов, сохраняйте запас втулок - они часто теряются при сборке;
• Артикул s66v22 - единственный подходящий вариант для DN 20 в серии Cosmec; другие модели не заменят её функционально.
