Поворотный резьбовой крепежный элемент РКН-15 (90 угол) | zeta41210 ГОФРОМАТИК ЗЭТА

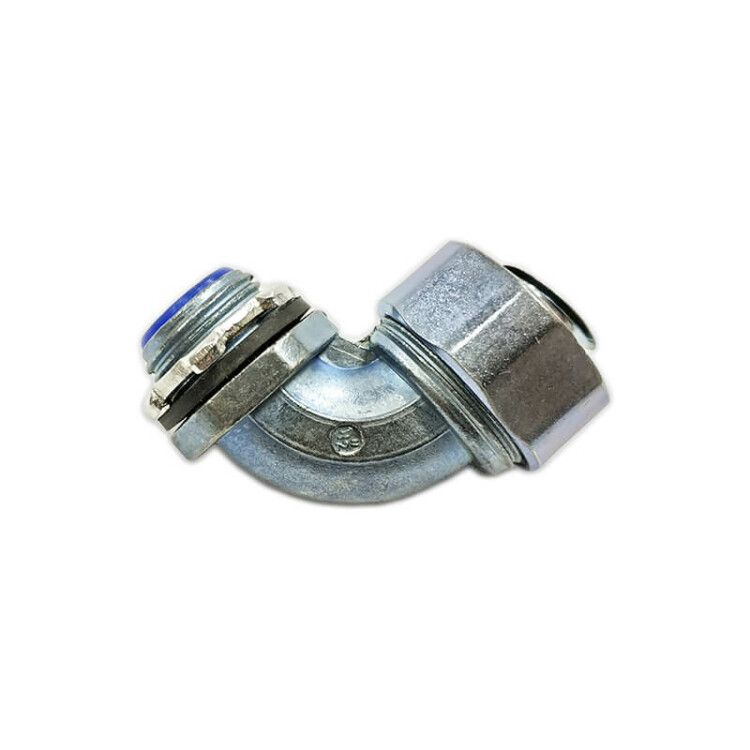

Поворотный резьбовой крепежный элемент РКН-15 (90 градусов) с наружной резьбой от ЗЭТАРУС (артикул zeta41210) обеспечивает надёжное и герметичное соединение металлорукава с электрооборудованием под углом 90°, особенно там, где доступ ограничен. Он сочетает прочность сплава цинка, уплотнение из резины МБС и степень защиты IP54.

Назначение и область применения

Поворотный резьбовой крепежный элемент РКН-15 (90 градусов) с наружной резьбой используется для присоединения металлорукавов типов Р3Ц(Х), Р3ЦП, МРПИ, МРП, ШЭМ к корпусам распределительных щитов, шкафов управления и другому электрооборудованию. Угол 90° позволяет легко обходить препятствия и выводить провода в нужном направлении, когда прямое подключение невозможно. Подходит для установки внутри помещений и в условиях повышенной запылённости.

Технические характеристики

• Тип резьбы: трубная цилиндрическая (G), номинальный диаметр 15 мм
• Исполнение: наружная резьба - предназначена для вворачивания в внутреннюю резьбу оборудования или переходника
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии, не требует дополнительного антикоррозийного слоя
• Уплотнение: резина МБС - эластична, долговечна, работает в широком температурном диапазоне
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства производственных условий) и брызг воды с любого направления
• Температура эксплуатации: от –40 C до +45 C - подходит для холодных и жарких помещений
• Общая длина: 22,2 мм - компактный размер для плотных монтажных зон
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможностью работы в закрытых помещениях с контролируемой влажностью
• Конструкция: цельная - нет подвижных частей, исключены отказы из-за износа
• Совместимость с защитной трубой: да - можно использовать с металлическими трубами того же диаметра

Совместимость и монтаж

Поворотный резьбовой крепежный элемент РКН-15 (90 градусов) с наружной резьбой ввинчивается в резьбовое отверстие на корпусе электрошкафа или распределительной коробки. Для этого требуется наличие внутренней трубной резьбы G1/2 (соответствует 15 мм). Металлорукав фиксируется на противоположной стороне через зажимной механизм - он уже есть в составе рукава, дополнительно ничего не нужно. Монтаж выполняется обычным ключом. Угол поворота 90° позволяет вывести рукав перпендикулярно к плоскости щита, что удобно при вертикальной прокладке кабеля.

Безопасность и стандарты

Поворотный резьбовой крепежный элемент РКН-15 (90 градусов) с наружной резьбой соответствует требованиям к герметизации и механической прочности для систем электромонтажа в промышленных условиях. Степень защиты IP54 обеспечивает безопасность при случайных брызгах и попадании пыли. Климатическое исполнение У2 гарантирует работу в соответствии с ГОСТ 15150. Материалы сертифицированы на соответствие нормам безопасности для электротехнической арматуры.

Преимущества

• Угол 90° решает проблему труднодоступных мест - не нужны дополнительные колена или тройники
• Цельная конструкция снижает риск протечек и механических повреждений
• Оцинкованная поверхность и сплав цинка обеспечивают длительный срок службы даже в средах с высокой влажностью
• Резина МБС не теряет эластичность при низких температурах - не растрескивается зимой
• Не требует специальных инструментов для установки - подходит любой ключ на 17–19 мм

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не заменяет IP67/IP68
• Не рекомендован для использования во взрывоопасных зонах (нет взрывозащиты)
• Длина резьбы равна 0 мм - значит, этот элемент не имеет внутренней резьбы; нельзя вкрутить в него другой элемент
• Подходит только для металлорукавов с внешним диаметром, совместимым с этим крепежом - проверьте посадочные размеры перед заказом
• Не применяется в агрессивных химических средах - материал корпуса не устойчив к кислотам и щелочам

Примеры использования

• Подключение металлорукава к входному щиту на производстве, где трубы проходят вдоль стен, а выход - вниз
• Присоединение кабельных каналов к автоматическим станкам с ограниченным пространством вокруг
• Монтаж в распределительных пунктах на объектах ЖКХ, где необходимо вывести кабели из горизонтального рукава в вертикальный щит
• Использование в теплицах, лабораториях, складах с высокой влажностью воздуха

Практические советы

• Перед монтажом проверьте, чтобы резьба на оборудовании была именно трубная (G), а не метрическая - они несовместимы
• Не перетягивайте крепление - сплав цинка мягкий, и перегрузка может повредить резьбу
• Если резьба на щите окислилась, предварительно очистите её и смажьте графитовой смазкой - это продлит срок службы
• При использовании с рукавом Р3ЦП убедитесь, что его зажимной механизм правильно установлен - иначе будет проскальзывание
• Для более высокой степени защиты используйте этот элемент в паре с герметиком на основе силикона - особенно в сырых помещениях
