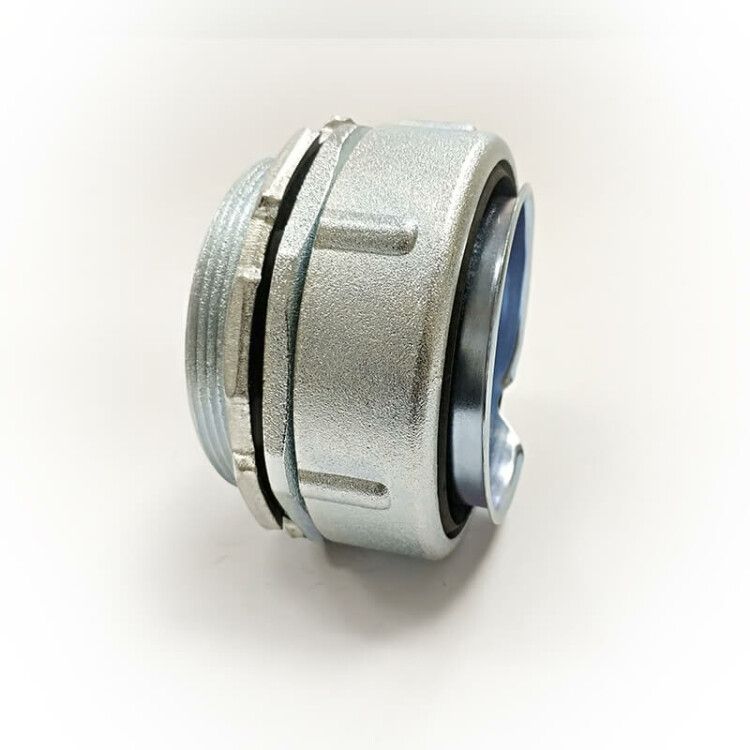

Резьбовой крепежный элемент с наружной резьбой РКн-75 У2 IP54 | zeta40427 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКн-75 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и надёжного соединения металлорукава с электрическими щитами и шкафами, обеспечивая одновременно механическую фиксацию, защиту от внешних воздействий и электрический контакт заземления.

Назначение и область применения

РКн-75 У2 IP54 используется для присоединения металлорукавов к корпусам электрооборудования — таким как распределительные щиты, коробки, шкафы управления. Применяется в трубных системах электропроводки, где требуется герметизация и заземление. Подходит для установки в помещениях с умеренным климатом, включая производственные hall’ы, трансформаторные подстанции, объекты ЖКХ и энергетики.

Технические характеристики

• Тип резьбы: трубная (газовая), номинальный диаметр 75 мм, размер резьбы 3” — соответствует стандартным размерам металлорукавов
• Длина резьбы: 22 мм — достаточна для прочного зацепления с внутренней резьбой корпуса оборудования
• Общая длина: 72,5 мм — позволяет удобно монтировать даже в плотных конструкциях
• Материал корпуса: сплав цинковый с оцинкованным покрытием — устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Уплотнение: резина МБС — эластичная, долговечная, сохраняет герметичность при перепадах температур
• Степень защиты IP54 — защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды из любого направления
• Климатическое исполнение У2 — работает при температуре от –40 °C до +45 °C
• Конструкция: цельная, прямолинейная — исключает слабые места, снижает риск деформации при затяжке
• Количество входов: один — предназначена для подключения одного металлорукава
• Число заходов резьбы: один — стандартная однопроходная резьба, совместима с большинством стандартных соединений

Совместимость и монтаж

РКн-75 У2 IP54 совместим с металлорукавами типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА и аналогичными. Для монтажа:

• Вставьте рукав в корпус элемента до упора
• Наденьте уплотнитель и оконцеватель на конец рукава
• Закрутите накидную гайку, затем — заземляющую гайку на резьбу корпуса оборудования
• Не переусердствуйте с моментом затяжки — сплав цинковый хрупче стали, возможна деформация резьбы
• Проверьте герметичность после сборки: при правильном монтаже между рукавом и корпусом не должно быть люфтов

Поддерживает подключение к металлическому корпусу через заземляющую гайку — обеспечивает непрерывный электрический контур, что важно для соблюдения ПУЭ и ГОСТ Р МЭК 61386.23-2015.

Безопасность и стандарты

РКн-75 У2 IP54 соответствует требованиям п. 1.7.77 ПУЭ и п. 11 ГОСТ Р МЭК 61386.23-2015 — гарантирует безопасное заземление и герметизацию в системах электропроводки. Степень защиты IP54 допускает использование в условиях повышенной запылённости и вероятности попадания брызг воды, но не рассчитана на постоянное воздействие струи воды или погружение.

Преимущества

• Цельная конструкция повышает надёжность и срок службы — нет сварных швов или соединений, которые могли бы разрушиться
• Оцинкованная поверхность предотвращает коррозию без дополнительных покрытий
• Резина МБС выдерживает широкий температурный диапазон и не теряет эластичность зимой
• Совместимость с основными типами металлорукавов — не требует замены комплектующих при смене проводки
• Автоматически создаёт электрический контакт с корпусом — не нуждается в отдельному заземляющем проводнику

Ограничения применения

• Не применяется в средах с постоянным воздействием струй воды, высокого давления или погружением — IP54 недостаточно для таких условий
• Не рекомендован для использования в агрессивных химических средах — цинковый сплав может подвергаться коррозии при контакте с кислотами или щелочами
• Не подходит для резьбы более крупного диаметра — 75 мм является максимальным, для больших рукавов нужны другие модели
• Не предназначен для частых демонтажей — многократная сборка/разборка может повредить резьбу или уплотнение

Примеры использования

• Подключение металлорукава МПГ к входу распределительного щита в цеху
• Присоединение ШЭМ к корпусу автоматического выключателя в подвале жилого дома
• Герметизация выхода проводки из шкафа управления насосной станцией
• Монтаж в местах, где есть риск попадания пыли и влаги, например, на складах с сыпучими материалами

Практические советы

• Перед монтажом проверьте внутреннюю резьбу корпуса оборудования — она должна точно соответствовать размеру 3”
• Если резьба на оборудовании старая или повреждена — используйте переходник или замените её перед установкой РКн-75 У2 IP54
• При работе в холоде (ниже –20 °C) нагрейте уплотнение резины МБС до комнатной температуры — это повысит её эластичность и герметичность
• Не используйте смазку на резьбе — она может нарушить электрический контакт; если необходимо, применяйте только специальные проводящие составы
• При заказе нескольких единиц — учтите, что РКн-75 У2 IP54 от ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС имеют одинаковые параметры — можно выбирать по доступности
