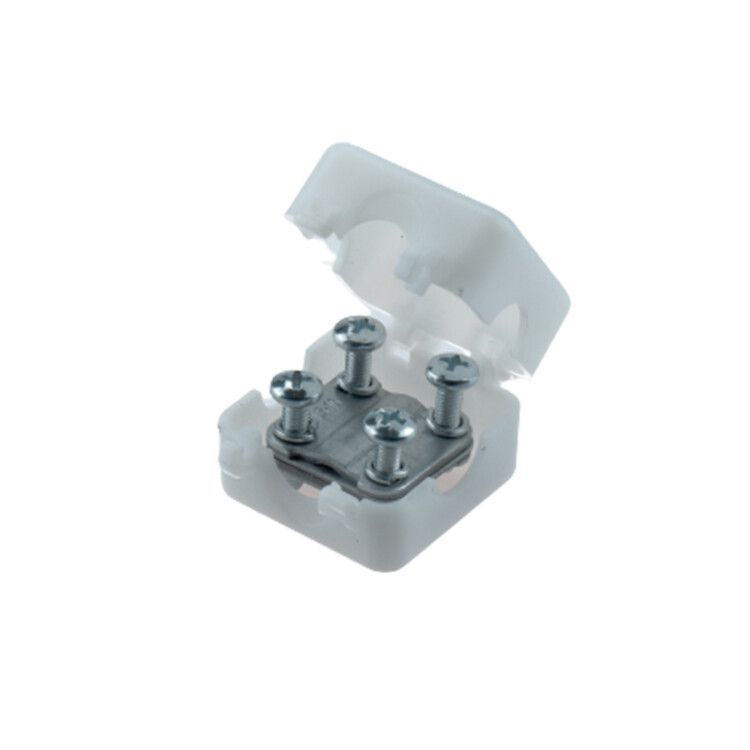

Сжим ответвительный У731 (4-10/1.5-10кв.мм) ЗЭТАРУС zeta50310

Сжим ответвительный У731 (4-10/1.5-10 кв. мм) от бренда ЗЭТАРУС предназначен для безопасного и надёжного создания ответвлений от основного кабеля без его перерезания. Подходит для работы с медными и алюминиевыми проводами в распределительных системах до 660 В. Артикул zeta50310 соответствует требованиям ТУ 3449-017-99856433-2014.

Назначение и область применения

Сжим ответвительный У731 используется для подключения ответвительной линии к существующему магистральному проводнику - например, при подключении освещения, розеток или оборудования к силовой трассе. Применяется там, где нельзя нарушить целостность основного кабеля: в щитовых, на опорах, внутри шкафов управления. Особенно удобен при модернизации старых сетей или прокладке новых ответвлений в ограниченном пространстве.

Технические характеристики

• Номинальное сечение главного провода: 4–10 мм2 (медный или алюминиевый)
• Номинальное сечение ответвления: 1.5–10 мм2 (медный или алюминиевый)
• Номинальный ток: 23 А
• Напряжение: до 660 В
• Тип соединения: болтовое - фиксируется гайкой и болтом
• Количество контактов: два - один для магистрали, один для ответвления
• Материал корпуса: ПВХ, белого цвета
• Защитное покрытие контактной группы: лужёное - улучшает проводимость и защищает от окисления
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не герметична
• Тип канала зажима: открытый - позволяет видеть и контролировать положение жил при установке
• Климатическое исполнение: У3 - температуре от −25C до +40C, в помещениях с нормальной влажностью
• Нормативный документ: ТУ 3449-017-99856433-2014

Совместимость и монтаж

Сжим ответвительный У731 совместим с одножильными и многожильными проводами из меди и алюминия. Для правильного монтажа:

• Подготовьте концы проводов - зачистите изоляцию на 10–12 мм
• Вставьте главный провод в центральный канал, ответвление - во второй
• Закрутите болт равномерно, чтобы не повредить металл и обеспечить плотный контакт
• Не используйте инструменты с острыми кромками - можно повредить внутренние элементы
• Фиксируйте сжим на кабеле с помощью хомутов или креплений, если есть механическая нагрузка

Обращайте внимание: сжим не требует специального инструмента, но важно соблюдать усилие затяжки - переизбыток может деформировать контактную пластину.

Безопасность и стандарты

Сжим ответвительный У731 изготовлен в соответствии с ТУ 3449-017-99856433-2014. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применять только в сухих закрытых помещениях. Лужёная поверхность снижает риск электрохимической коррозии при смешанном использовании меди и алюминия. Соответствие стандарту гарантирует термическую и электрическую стойкость при работе на номинальных значениях.

Преимущества

• Не требуется разрывать магистральный провод - экономия времени и минимизация рисков
• Поддерживает работу с двумя типами металлов - медь и алюминий - без переходных проблем
• Изоляция корпуса ПВХ предотвращает замыкание между соседними проводами
• Открытый канал позволяет проверить качество зажима перед завершением работ
• Лужёный контакт увеличивает срок службы и снижает нагрев при прохождении тока

Ограничения применения

• Не использовать вне помещений - степень защиты IP20 не защищает от воды, пыли и перепадов температур
• Не подходят для высоконагруженных линий свыше 23 А - возможен перегрев
• Не рекомендован для мобильных устройств или мест с постоянной вибрацией - болтовое соединение может ослабнуть
• Не допускается использование с проводами меньшим сечением, чем указано (менее 1.5 мм2) - плохой контакт
• Не применяется в качестве основного соединения - только для ответвлений

Примеры использования

• Добавление новой розетки в уже смонтированную группу освещения
• Подключение датчиков или автоматики к силовым кабелям в промышленных щитах
• Ответвление питания для насоса от основного алюминиевого кабеля в подвале
• Модернизация старой проводки в офисе без демонтажа всей трассы

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленным параметрам - особенно при использовании многожильных кабелей
• При соединении алюминия и меди обязательно используйте лужённый контакт - он снижает риск оксидирования
• После сборки потяните каждый провод слегка - убедитесь, что они не выскальзывают
• Если планируете много таких соединений - запасайтесь запасными болтами и гайками; они легко теряются
• Сжим ответвительный У731 не является заменой клеммной колодке - для больших массивов лучше использовать DIN-рейку
