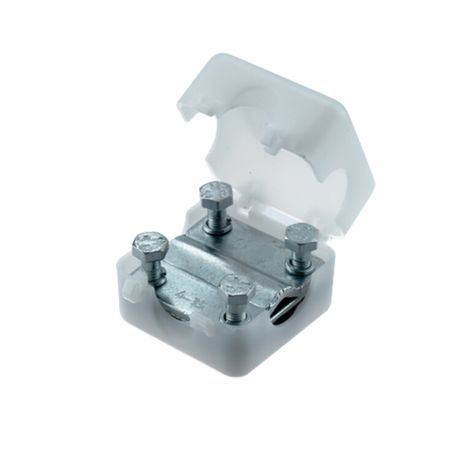

Сжим ответвительный У859 (50-70/4-35кв.мм) ЗЭТАРУС zeta50314

Сжим ответвительный У859 (50-70/4-35 кв. мм) от ЗЭТАРУС предназначен для безопасного и надёжного ответвления от основного кабеля без его перерезания — идеально подходит для монтажа в распределительных щитах, на опорах ЛЭП и внутри электроустановок. Артикул zeta50314 обеспечивает совместимость с медными и алюминиевыми проводами стандартных сечений.

Назначение и область применения

Сжим ответвительный У859 используется для создания ответвлений от магистральных проводников без нарушения целостности основной линии. Применяется в сетях до 660 В переменного тока, где требуется подключить дополнительную нагрузку — например, освещение, автоматику или оборудование — к существующему кабелю. Подходит для работы в условиях умеренного климата (исполнение У3): жилые дома, производственные цеха, объекты ЖКХ, энергообъекты.

Технические характеристики

• Номинальное сечение главного провода: 50–70 мм² (алюминий или медь)
• Номинальное сечение ответвления: 4–35 мм² (алюминий или медь)
• Номинальный ток: 41 А
• Напряжение: 660 В
• Тип соединения: болтовое — фиксация осуществляется через затяжку болта
• Материал корпуса: сталь с лужёным покрытием — повышает corrosion resistance и снижает переходное сопротивление
• Изоляция: да — изолированный зажим защищает от случайного прикосновения
• Количество контактов: 2 — один для магистрали, один для ответвления
• Степень защиты: IP20 — защита от предметов более 12 мм, но не от воды и пыли
• Климатическое исполнение: У3 — работает при температуре от −25°C до +40°C
• Цвет: белый — визуальное отличие от других элементов
• Нормативный документ: ТУ 3449-017-99856433-2014

Совместимость и монтаж

Сжим ответвительный У859 монтируется на кабель без его разрезания — проводники вводятся в открытый канал зажима и фиксируются болтом. Для правильного монтажа:

• Главный провод должен иметь сечение 50–70 мм²; ответвление — 4–35 мм²
• Подходящие материалы: медь, алюминий или комбинированная пара (медь-алюминий)
• Не допускается использование с проводами меньших или больших сечений — риск перегрева и потери контакта
• Перед установкой зачистите изоляцию на 15–20 мм, удалите оксидную плёнку с алюминиевых жил
• Затягивайте болт усилием, соответствующим рекомендациям производителя — переусиливать нельзя

Безопасность и стандарты

Сжим ответвительный У859 соответствует требованиям ТУ 3449-017-99856433-2014. Благодаря изолированному корпусу и лужёной стали снижается вероятность возникновения искрения и нагрева. Однако степень защиты IP20 не позволяет использовать устройство в условиях повышенной влажности, пыли или на открытом воздухе — для таких задач требуются устройства с IP65 и выше.

Преимущества

• Не требует разрезания магистрального кабеля — сохраняет целостность сети
• Поддерживает смешанные типы проводников (медь/алюминий) — удобно при модернизации старых систем
• Лужёное покрытие уменьшает окисление и увеличивает срок службы контакта
• Простой и быстрый монтаж — не нужны специальные инструменты, кроме гаечного ключа
• Фиксация на кабеле — не нужна дополнительная крепёжная система

Ограничения применения

• Не применяется в условиях высокой влажности, на улице или в помещениях с постоянной запылённостью — IP20 недостаточен
• Не подходит для многожильных проводов с очень мягкими жилами — возможен деформационный контакт
• Не рассчитан на токи свыше 41 А — превышение вызывает перегрев и выход из строя
• Не используйте с проводами, имеющими внешнюю оболочку толще 10 мм — не войдут в канал
• Не заменяет разрывной зажим — не предназначен для отключения питания

Примеры использования

• Подключение светильника к силовому кабелю в подвале
• Добавление розетки от уже проложенной трассы в офисном помещении
• Ответвление на датчик температуры в промышленном оборудовании
• Монтаж аварийного освещения от основной линии на производстве
• Обустройство временных питаний на стройплощадках

Практические советы

• Выбирая между медью и алюминием — помните, что алюминиевые жилы требуют большего усилия затяжки и обязательной зачистки
• Проверьте соответствие сечения провода перед установкой — даже небольшая разница может привести к нагреву
• После монтажа проверьте контакт рукой — он не должен быть горячим после нагрузки
• Для долговечности — периодически (раз в год) контролируйте затяжку болта, особенно в условиях вибраций
• Сжим ответвительный У859 от ЗЭТАРУС совместим с другими изделиями серии — можно собирать системы с единым подходом
