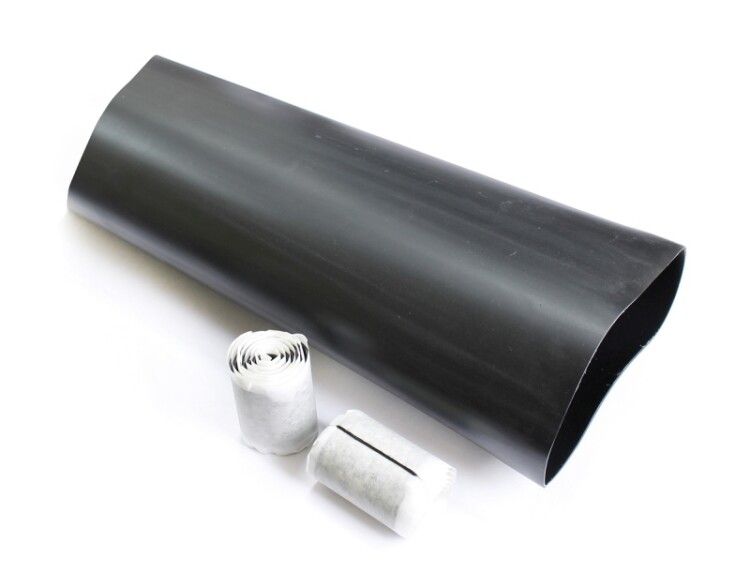

Уплотнитель кабельных проходов УКПт-180/50 | zeta22111 ЗЭТАРУС

Уплотнитель кабельных проходов УКПт-180/50 от ЗЭТАРУС предназначен для герметичного заполнения зазора между кабелем и трубой при проходе через стену или перегородку. Благодаря термоусаживающейся конструкции и клеевому слою обеспечивает надёжную изоляцию и защиту IP65. Артикул zeta22111 подходит для монтажа в асбестоцементных, пластмассовых и стальных трубах.

Назначение и область применения

Уплотнитель кабельных проходов УКПт-180/50 используется для герметизации проходов кабелей через трубы различного типа - асбестоцементные, пластмассовые и стальные трубы водо-газоснабжения. Применяется в системах наружной и внутренней проводки, где требуется защита от пыли, влаги и механических воздействий. Подходит для прокладки силовых и контрольных кабелей в условиях открытых площадок, кабельных каналах, подземных коммуникациях и промышленных объектах.

Технические характеристики

• Диаметр до усадки: 180 мм - позволяет свободно одеть на крупногабаритный кабель или группу кабелей
• Диаметр после усадки: 50 мм - плотно фиксируется вокруг кабеля и внутри трубы
• Коэффициент усадки: 3:1 - обеспечивает равномерное сжатие без деформаций
• Материал: полиолефин - устойчив к УФ-излучению, химическим веществам и старению
• Толщина стенки после усадки: 3,4 мм - достаточна для механической прочности и изоляции
• Рабочая температура: от –50 C до +50 C - работает в суровых климатических условиях
• Степень защиты: IP65 - полностью защищён от пыли и струй воды под давлением
• Цвет: чёрный - маскирует загрязнения, совместим с большинством типов кабельных трасс
• Возможность нанесения маркировки: да - можно помечать для идентификации кабелей
• Номинальное поперечное сечение кабеля: 180 мм2 - соответствует максимальному сечению провода, который можно протянуть через уплотнитель
• Исполнение: среднестенная - баланс между гибкостью и жёсткостью для удобства монтажа
• Резьба: отсутствует - не требует соединений с фланцами или муфтами

Совместимость и монтаж

Уплотнитель УКПт-180/50 устанавливается на кабель перед его вводом в трубу. После этого он нагревается строительным феном до полной усадки. Клеевой слой активируется при нагреве и образует герметичный шов. Монтаж возможен на любые трубы с внутренним диаметром от 50 мм и более. Для работы не нужны инструменты кроме фена. Герметик, входящий в комплект, применяется дополнительно для усиления герметичности в местах стыка с трубой - особенно важен при вертикальном монтаже.

Безопасность и стандарты

Уплотнитель соответствует требованиям к степени защиты IP65, что гарантирует безопасную работу в условиях повышенной влажности и пыльных сред. Материал полиолефин не выделяет токсичных веществ при нагреве и не поддерживает горение. Соответствует нормам для электроустановок в соответствии с ГОСТ Р 50968 и IEC 60695.

Преимущества

• Автоматическая герметизация благодаря клеевому слою - не нужна дополнительная проклейка
• Высокий коэффициент усадки 3:1 - один элемент подходит для широкого диапазона кабелей
• Не требует сварки, болтов или креплений - снижает время установки
• Устойчив к перепадам температур - сохраняет эластичность даже при –50 C
• Поддерживает маркировку - упрощает обслуживание и диагностику сетей

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP65 не заменяет IP68
• Не рекомендован для использования в трубах с внутренним диаметром менее 50 мм - не будет возможности усадки
• Требует доступа для нагрева - нельзя монтировать в закрытых труднодоступных участках без фена
• Не подходит для кабелей с внешним диаметром меньше 50 мм - риск недостаточной усадки и потери герметичности

Примеры использования

• Герметизация ввода кабеля в асбестоцементную трубу на улице
• Защита группы силовых кабелей при проходе через металлический коллектор в цеху
• Уплотнение выхода кабеля из подземного кабельного канала в распределительный щит
• Монтаж в пластиковую трубу при прокладке кабеля от столба к зданию

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в пределах 50–180 мм
• Используйте строительный фен с регулировкой температуры - слишком высокая температура может повредить материал
• Нагревайте равномерно, начиная с середины уплотнителя, чтобы избежать образования воздушных пузырей
• При использовании герметика из комплекта наносите его тонким слоем на торец трубы - избыток затруднит сборку
• Для многожильных кабелей убедитесь, что суммарный диаметр не превышает 180 мм до усадки
• Артикул zeta22111 от ЗЭТАРУС - единственный вариант в этой серии с таким сочетанием размеров; аналоги часто имеют меньший коэффициент усадки
