Датчик температурный RT56 выносной - EA07.002.002 Евроавтоматика

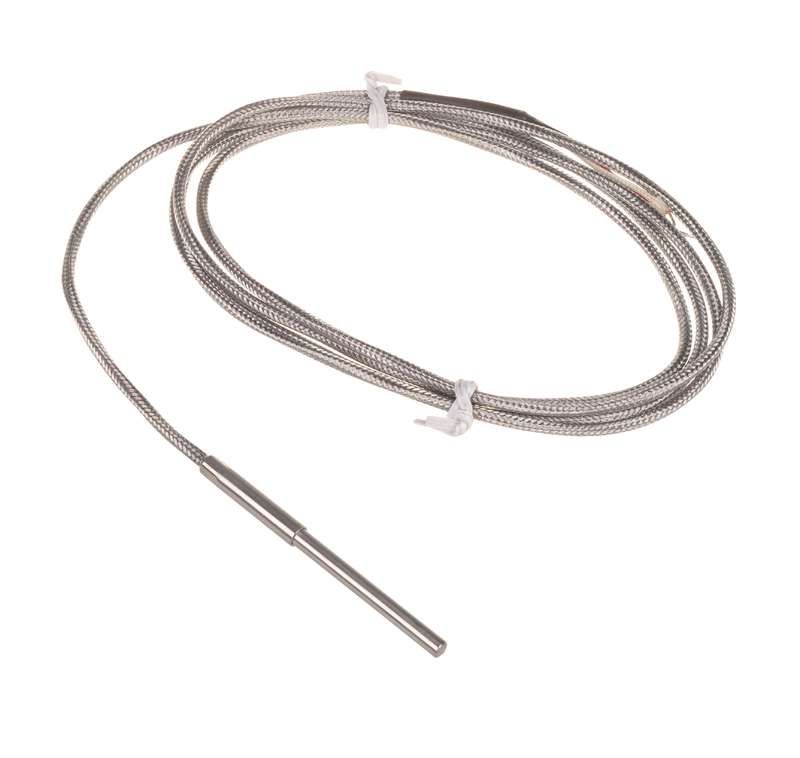

Датчик температуры выносной RT56, зонд РТ-100 (PT-100 F&F) для регуляторов температуры CRT-05, CRT-06 — это выносной температурный сенсор с платиновым чувствительным элементом, предназначенный для точного измерения температуры в системах управления с регуляторами CRT-05 и CRT-06 от Евроавтоматика. Устройство передаёт изменения сопротивления в зависимости от температуры, что позволяет контроллерам точно управлять процессами.

Назначение и область применения

Датчик температуры выносной RT56 используется как внешний измерительный элемент в системах автоматического контроля температуры. Он подключается к регуляторам CRT-05 и CRT-06 от Евроавтоматика и обеспечивает передачу реальных значений температуры с удалённой точки. Применяется там, где сам регулятор нельзя установить рядом с объектом измерения — например, внутри печей, теплообменников, сушилок, термостатических камер или на трубопроводах.

Технические характеристики

• Диапазон измерения температуры: от -100 °C до +400 °C
• Чувствительный элемент: Pt-100 (платиновый термосопротивление класса А)
• Тип исполнения: штыревой зонд — жёсткая металлическая конструкция с выводом проводов
• Тип подключения: винтовые клеммы для надёжного соединения
• Количество контактов: 2 (двухпроводная схема подключения)
• Материал корпуса: нержавеющая сталь (по типичной практике производства F&F, не указано явно, но характерно для таких зондов)

Совместимость и монтаж

Датчик температуры выносной RT56 совместим исключительно с регуляторами CRT-05 и CRT-06 от Евроавтоматика. Подключение осуществляется через винтовые клеммы на задней панели регулятора. Для правильной работы важно соблюдать полярность — хотя Pt-100 не имеет полярности, рекомендуется сохранять последовательность подключения проводов, чтобы избежать путаницы при обслуживании. Максимальная длина кабеля между датчиком и регулятором — до 10 метров; при большей длине возможна погрешность из-за сопротивления проводов.

Преимущества

• Высокая точность за счёт платинового элемента Pt-100 — стандарт для промышленных применений
• Устойчивость к перепадам температур и механическим нагрузкам благодаря прочному штыревому исполнению
• Простота замены — можно менять зонд без перепрошивки или калибровки регулятора
• Работает в широком диапазоне температур, включая глубокое охлаждение (-100 °C)

Ограничения применения

• Не предназначен для использования во взрывоопасных средах — нет соответствия взрывозащите (Ex)
• Не работает с другими моделями регуляторов вне серии CRT-05/CRT-06 — требует специфической схемы считывания сопротивления
• Двухпроводная схема подключения даёт погрешность при длинных кабелях (>10 м); для высокой точности лучше использовать трёх- или четырёхпроводные системы
• Не рассчитан на постоянную вибрацию или ударные нагрузки — требуется фиксация зонда в гнезде

Примеры использования

• Контроль температуры в термосушках для древесины или пищевых продуктов
• Измерение температуры нагреваемых жидкостей в теплообменниках
• Автоматизация технологических линий с печами и тигельными установками
• Системы холодильного оборудования с дистанционным расположением датчика

Практические советы

• Перед установкой проверьте целостность кабеля и отсутствие повреждений изоляции — особенно при работе в условиях повышенной влажности
• При монтаже в металлический корпус или трубу используйте теплопроводящую пасту для лучшего контакта с поверхностью
• Не допускайте перегиба кабеля ближе чем на 5 см от места выхода из зонда — это снижает срок службы
• Если регулятор показывает некорректные значения, проверьте сопротивление зонда мультиметром: при 0 °C оно должно быть около 100 Ом
• Замена датчика температуры выносной RT56 не требует программирования — просто отсоедините старый и подключите новый, сохранив порядок проводов
