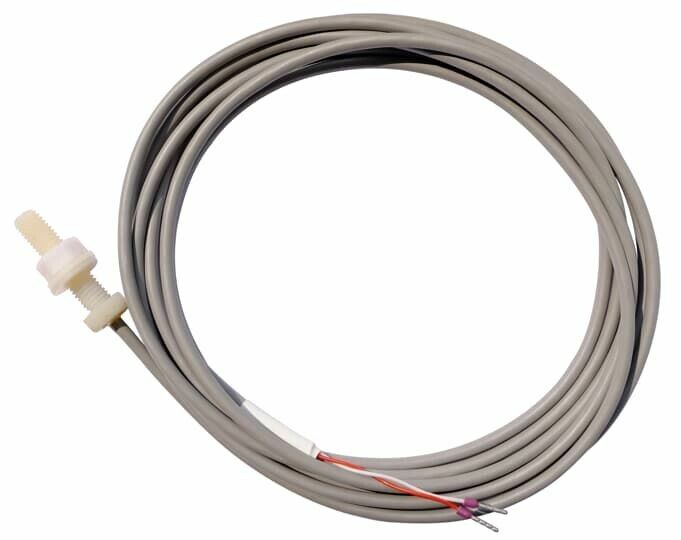

Внешний датчик измерения температуры PT1000 3м | 1SDA085695R1 ABB

Датчик внешний измерения температуры PT1000 3 метра от ABB — это точный внешний термодатчик с предварительно смонтированным проводом длиной 3 метра, предназначенный для подключения к системам управления и контроллерам, совместимым с сопротивлениями Pt1000. Артикул 1sda085695r1 используется в комплекте с оборудованием серии Emax для мониторинга температуры наружных элементов.

Назначение и область применения

Датчик внешний измерения температуры PT1000 3 метра предназначен для измерения температуры окружающей среды или поверхности оборудования, расположенного вне корпуса устройства. Он подключается к контроллерам, модулям защиты или системам автоматизации, которые принимают сигнал от сопротивления Pt1000. Применяется в распределительных щитах, шкафах управления, на трансформаторах, кабельных соединениях и других местах, где требуется контроль температурного режима за пределами основного аппарата.

Технические характеристики

• Тип сопротивления: Pt1000 (сопротивление 1000 Ом при 0 °C)
• Длина провода: 3 метра — готовый к подключению кабель с выводами
• Исполнение: внешний датчик — устанавливается на поверхность или вблизи объекта измерения
• Подключение: да, провод уже установлен — не требует самостоятельной прокладки или обжима контактов
• Совместимость: работает с устройствами, поддерживающими входы Pt1000 (например, модули ABB Emax)

Совместимость и монтаж

Датчик внешний измерения температуры PT1000 3 метра совместим с контроллерами и модулями ABB серии Emax, имеющими аналоговый вход типа Pt1000. Для подключения используйте клеммы, предназначенные для сопротивлений Pt1000 — не путайте с Pt100 или термопарами. Монтаж выполняется фиксацией датчика на поверхности (например, на корпусе автомата, кабеле или теплообменнике) с помощью клея, хомута или механического зажима. Провод длиной 3 метра позволяет размещать датчик на удалении от контроллера, сохраняя целостность сигнала.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Однако конкретные сертификаты (IEC/EN) в предоставленных данных не указаны — перед использованием проверьте документацию на совместимый контроллер. Убедитесь, что рабочая температура датчика не превышает допустимые значения для его исполнения — он не предназначен для экстремальных условий без дополнительной защиты.

Преимущества

• Готовый к установке провод длиной 3 м исключает необходимость в самостоятельном изготовлении кабеля
• Pt1000 обеспечивает высокую точность измерений и стабильность сигнала даже при длинных линиях связи
• Универсальное исполнение — подходит для монтажа на металлические, пластиковые и другие поверхности
• Совместим с промышленными системами ABB Emax — минимизирует риск несовпадения интерфейса

Ограничения применения

• Не предназначен для погружения в жидкости — отсутствует указание степени защиты IP
• Работает только с устройствами, принимающими сигнал Pt1000; не подойдёт для систем с Pt100 или термопарами
• Максимальная температура измерения не указана — не применяйте в условиях выше +125 °C без подтверждения от производителя
• Не имеет встроенной защиты от перегрузок — подключайте через согласующие цепи, если есть риск помех

Примеры использования

• Контроль температуры корпуса автоматического выключателя ABB Emax в распределительном щите
• Мониторинг нагрева кабельного соединения на выходе силового трансформатора
• Фиксация температуры воздуха внутри шкафа управления для активации системы охлаждения
• Измерение температуры наружной поверхности теплового насоса или конденсатора

Практические советы

• Перед установкой проверьте, чтобы контроллер действительно поддерживал Pt1000 — не все модели работают с этим типом сопротивления
• При прокладке провода избегайте участков с сильным электромагнитным воздействием — например, рядом с частотниками или двигателями
• Закрепляйте датчик плотно к поверхности, чтобы обеспечить хорошую теплопередачу — используйте термопасту или специальный термоклей
• Не удлиняйте провод самостоятельно — это может повлиять на точность показаний из-за изменения сопротивления линии
• Артикул 1sda085695r1 — это именно датчик, а не контроллер. Убедитесь, что у вас есть подходящий модуль для считывания сигнала.
