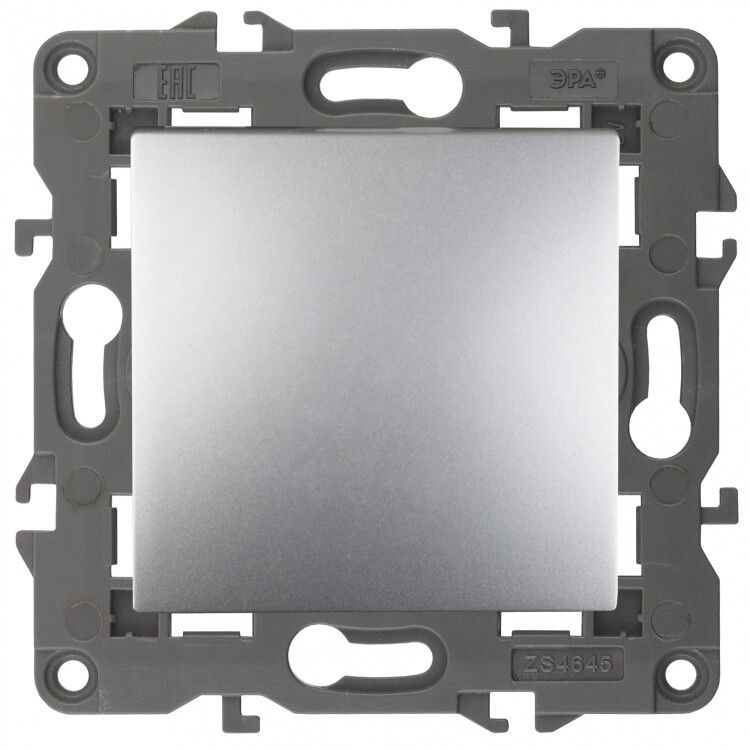

Переключатель 1-кл. СП Elegance 14-1103-03 10А IP20 250В 10AX механизм алюм. Эра Б0034224

Переключатель 1-клавишный 10А 250В IP20 алюминий - это механический выключатель серии Эра Elegance с автоматическими клеммами, предназначенный для коммутации освещения и бытовых нагрузок до 10 А в помещениях со скрытой проводкой. Артикул б0034224 соответствует модели 14-1103-03.

Назначение и область применения

Переключатель 1-клавишный 10А 250В IP20 алюминий используется для включения и выключения светильников, розеточных групп и других устройств с активной нагрузкой до 2,5 кВт. Подходит для установки в жилых, офисных и общественных помещениях. Применяется там, где требуется простое управление одним источником света - например, в спальне, коридоре или туалете. Устройство не предназначено для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальный ток: 10 А - позволяет безопасно переключать нагрузки до 2,2–2,5 кВт при напряжении 220–250 В
• Номинальное напряжение: 220–250 В - совместим с сетями переменного тока 230 В, используемыми в России и странах СНГ
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для внутренней установки
• Тип управления: механический - классический рычаг с фиксацией в двух положениях
• Схема подключения: переключатель на два направления - работает как однополюсный выключатель, размыкая один провод (фазу)
• Материал корпуса: пластик с матовой отделкой - устойчив к царапинам, не отражает свет, легко моется
• Цвет: алюминий - металлический оттенок, сочетается с современной декоративной рамкой
• Способ подключения: безвинтовые клеммы - зажимают провода при нажатии кнопки, исключают необходимость отвертки
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной 40–45 мм
• Тип комплектации: механизм с накладкой - сам выключатель встроен в основание, рамка продается отдельно
• Не содержит галогенов - материал безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Переключатель 1-клавишный 10А 250В IP20 алюминий совместим с любыми стандартными подрозетниками диаметром 68 мм. Для монтажа необходимо:

• Подготовить подрозетник и завести в него три жилы: фазу, ноль и заземление (заземление не подключается к выключателю)
• Зачистить изоляцию с проводов на 9–10 мм
• Вставить провод в клемму и нажать на кнопку зажима - провод фиксируется автоматически
• Установить механизм в подрозетник и закрепить распорными лапками
• Надеть декоративную рамку серии Эра Elegance (например, модель 14-1101-xx)

Обратите внимание: клеммы рассчитаны на медные жилы сечением 0,75–2,5 мм2. Алюминиевые провода использовать нельзя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Автоматические клеммы обеспечивают надёжный контакт без перегрева даже при длительной работе на пределе нагрузки. Отсутствие галогенов снижает риск выделения токсичных веществ при повышении температуры. Материал корпуса не поддерживает горение.

Преимущества

• Автоматические клеммы экономят время при монтаже - не нужны отвертки и болты
• Матовая поверхность не оставляет следов пальцев и лучше маскирует потёртости
• Механизм совместим с широким рядом рамок серии Эра Elegance - можно менять дизайн без замены самого выключателя
• Надёжная фиксация в подрозетнике благодаря распорным лапкам - не шатается после установки

Ограничения применения

• IP20 не допускает использование во влажных помещениях - запрещено в ванной, бане, на улице
• Не предназначен для управления индуктивными или емкостными нагрузками - например, светодиодными драйверами с высоким импульсным током
• Не имеет подсветки - невозможно найти выключатель в темноте
• Требуется отдельная покупка рамки - стоимость комплекта выше, чем у изделий с уже установленной рамкой

Примеры использования

• Управление точечным освещением в спальне
• Включение люстры в холле
• Коммутация света в гардеробной или кладовой
• Управление розеткой через выключатель (например, для ночника)

Практические советы

• При подключении проверьте, что фаза идёт именно на выключатель - ноль всегда идёт прямо к светильнику
• Если провод слишком тонкий (менее 0,75 мм2) - он может не зафиксироваться в клемме; используйте ответвительную колодку
• После монтажа протестируйте работу: включите и выключите несколько раз - если слышен треск или механизм плохо фиксируется, проверьте качество контактов
• Выбирая рамку, убедитесь, что она из той же серии - Эра Elegance - чтобы обеспечить идеальное совпадение по форме и цвету
• Не затягивайте механизм силой - распорные лапки работают сами, чрезмерное усилие может повредить пластик
