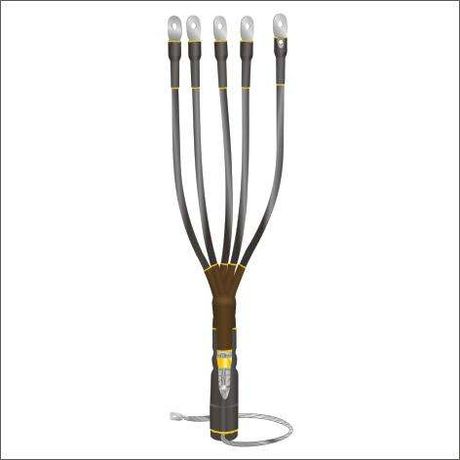

Муфта кабельная концевая внутр. установки 1кВ ПКВТпб 5х(150-240мм) без наконечн. Нева-Транс Комплект 22020020 Нева Транс

Муфта кабельная концевая для внутренней установки 1кВ ПКВТпб 5х(150-240мм) без наконечников от Нева-Транс предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 150–240 мм2, обеспечивает надёжную изоляцию и механическую защиту в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта ПКВТпб используется для завершения 4-жильных силовых кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё, на напряжение до 1 кВ. Применяется там, где требуется герметизация конца кабеля перед подключением к оборудованию - например, на входе в распределительный щит, трансформатор, двигатель или на опорах ЛЭП. Подходит как для закрытых помещений, так и для открытой установки, включая использование в роли мачтовой муфты.

Технические характеристики

• Рабочее напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Материал корпуса: полимер
• Защитный слой: наличие бронированного покрова
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Устойчивость: к УФ-излучению, атмосферным осадкам, влаге до 98%

Совместимость и монтаж

Муфта совместима с кабелями типа ААШв, АВВГ, АВБбШв, ВВГ, ВБбШв и аналогичными с указанным сечением и числом жил. Монтаж выполняется методом термоусадки: после подготовки конца кабеля муфта одевается, затем равномерно прогревается теплогенератором до плотного обтягивания поверхности. Для правильной работы необходимо соблюдать рекомендованную последовательность сборки, указанную в инструкции производителя. Отсутствие наконечников требует самостоятельной установки контактных элементов при необходимости соединения с зажимами оборудования.

Безопасность и стандарты

Муфта ПКВТпб соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при нагреве, что делает её безопасной для эксплуатации в помещениях с людьми.

Преимущества

• Высокая степень герметизации за счёт термоусадки - исключает попадание влаги и пыли
• Устойчивость к экстремальным температурам позволяет использовать в холодных регионах и в суровых климатических условиях
• Наличие бронированного покрова повышает механическую прочность и снижает риск повреждения при внешнем воздействии
• Не требует специальных инструментов кроме теплогенератора
• Поддерживает долгий срок службы даже при постоянном контакте с влагой

Ограничения применения

• Не предназначен для кабелей с количеством жил более 4
• Не применяется для кабелей сечением менее 150 мм2 или более 240 мм2 - возможны протечки или недостаточное облегание
• Запрещено использовать при температуре ниже –50 C или выше +50 C
• Требуется точное соответствие типу изоляции кабеля; несовместима с кабелями с металлической оболочкой без предварительной подготовки
• Не заменяет ответвительные или соединительные муфты - только для концевого оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 4×185 перед подключением к трансформатору внутри цеха
• Монтаж на вертикальной опоре ЛЭП в Арктическом регионе
• Подключение кабеля ВВГ 4×240 к частному домашнему щиту с выводом через стену
• Обустройство выхода кабеля из подземного канала в распределительную камере

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен точно подходить под заявленный диапазон 150–240 мм2
• При использовании на открытом воздухе убедитесь, что место установки не находится в зоне постоянного затопления
• При работе с бронированным кабелем удалите броню до уровня, предусмотренного конструкцией муфты - иначе она не будет плотно прилегать
• Используйте только рекомендованный теплогенератор с контролируемой температурой - перегрев может повредить полимер
• Храните муфту в сухом месте при температуре от –20 C до +30 C - длительное хранение вне этого диапазона влияет на эластичность материала
• Муфта Нева-Транс 1КНТп-4х(150-240) с артикулом 22020020 не комплектуется наконечниками - они должны быть установлены дополнительно, согласно проекту
