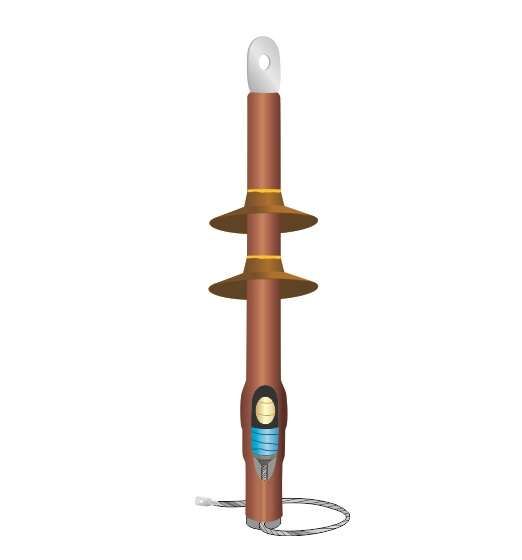

Муфта кабельная концевая наружн. установки 10кВ ПКНТО 1х(35-50мм) без наконечн. Нева-Транс Комплект 22020123 Нева Транс

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(35-50 мм) без наконечников - это готовое решение для герметичного и надёжного оконцевания пятижильных силовых кабелей с изоляцией из сшитого полиэтилена, работающих под напряжением до 10 кВ. Разработана компанией Нева-Транс, изделие рассчитано на открытую установку и обеспечивает долговременную работу в суровых климатических условиях. Артикул 22020123.

Назначение и область применения

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(35-50 мм) без наконечников применяется для завершения пятижильных кабелей сечением 35–50 мм2, не имеющих брони. Подходит для монтажа на воздушных опорах, вдоль линий электропередач, на столбах, в шкафах и других местах с открытым доступом. Предназначена исключительно для кабелей с изоляцией из сшитого полиэтилена. Не используется внутри помещений или подземно - её функционал ориентирован на внешнюю среду.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Поперечное сечение кабеля: 35–50 мм2
• Количество жил: 5
• Тип монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Герметизация: достигается за счёт клеевого слоя на наружной трубке
• Электрическая прочность: обеспечивается регуляторами поля и жильными изоляторами
• Заземление: выполняется через медный проволочный экран кабеля

Совместимость и монтаж

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(35-50 мм) без наконечников совместима только с кабелями типа СИП, АВБШв, ВВГнг-LS, аналогичными, где изоляция выполнена из сшитого полиэтилена. Отсутствие наконечников требует самостоятельной подготовки контактов перед сборкой. Для монтажа необходимо:

• Выполнить правильную разделку кабеля согласно чертежу производителя;
• Подготовить все элементы комплекта: жильные изоляторы, трубки-регуляторы, кожух, герметик;
• Нагревать термоусадочные части равномерно с помощью газовой горелки или фена с температурой 140–180 C;
• Не допускать перегрева - это повреждает полимер и снижает срок службы;
• Перед нагревом проверить плотность прилегания всех элементов - они должны свободно двигаться по кабелю до начала усадки.

Безопасность и стандарты

Муфта кабельная концевая наружной установки 10 кВ ПКНТО 1х(35-50 мм) без наконечников соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённая продукция прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция исключает риск возникновения поверхностных пробоев благодаря удлинённым путям тока утечки и контролируемому распределению электрического поля.

Преимущества

• Высокая механическая и электроизоляционная прочность после усадки;
• Защита от влаги, пыли и химически активных веществ благодаря клеевому слою и толстостенной трубке;
• Устойчивость к ультрафиолету - не растрескивается и не стареет под прямыми солнечными лучами;
• Автономное заземление: не требуется дополнительный провод - достаточно использовать медный экран кабеля;
• Лёгкий вес и компактность - удобство при работе на высоте и в труднодоступных местах;
• Экологическая безопасность материала - не содержит свинца и других токсичных компонентов.

Ограничения применения

• Не для кабелей с металлической броней - отсутствуют элементы для соединения с бронированным слоем;
• Не предназначен для внутренней установки в закрытых щитах - несмотря на герметичность, он спроектирован именно для наружного монтажа;
• Требуется точное соблюдение температурного режима при монтаже - ниже –10 C усадка становится менее эффективной;
• Не рекомендовано применение на кабелях с другим типом изоляции (например, бумажной или ПВХ);
• Отсутствие наконечников требует наличия оборудования для обжима контактных площадок - нельзя просто подсоединить клемму без предварительной подготовки.

Примеры использования

• Оконцовка кабеля на опоре ЛЭП 10 кВ перед подключением к трансформатору;
• Завершение ответвлений от воздушной линии к бытовым потребителям;
• Монтаж на колонне распределительного пункта в сельской местности;
• Замена поврежденного участка кабеля на открытом участке трассы;
• Подключение кабеля к автоматическому выключателю на улице.

Практические советы

• Перед монтажом обязательно прогрейте муфту до комнатной температуры - особенно зимой; холодный полимер плохо усаживается;
• Измерьте диаметр кабеля перед покупкой - даже при указании 35–50 мм2 реальные значения могут отличаться из-за производителей;
• Не используйте обычный фен для волос - нужна профессиональная тепловая пушка с регулировкой температуры;
• Проверяйте целостность клеевого слоя на кожухе - если есть царапины или следы заморозки, лучше взять новую муфту;
• После монтажа проведите визуальную проверку: все элементы должны плотно прилегать, без пузырей и складок;
• Храните муфту в сухом месте, избегая прямого света - хотя она устойчива к УФ, длительное воздействие может изменить цвет и эластичность.
