Автоматический выключатель дифференциального тока АВДТ 4п 10А 30mA - 7000640 Legrand

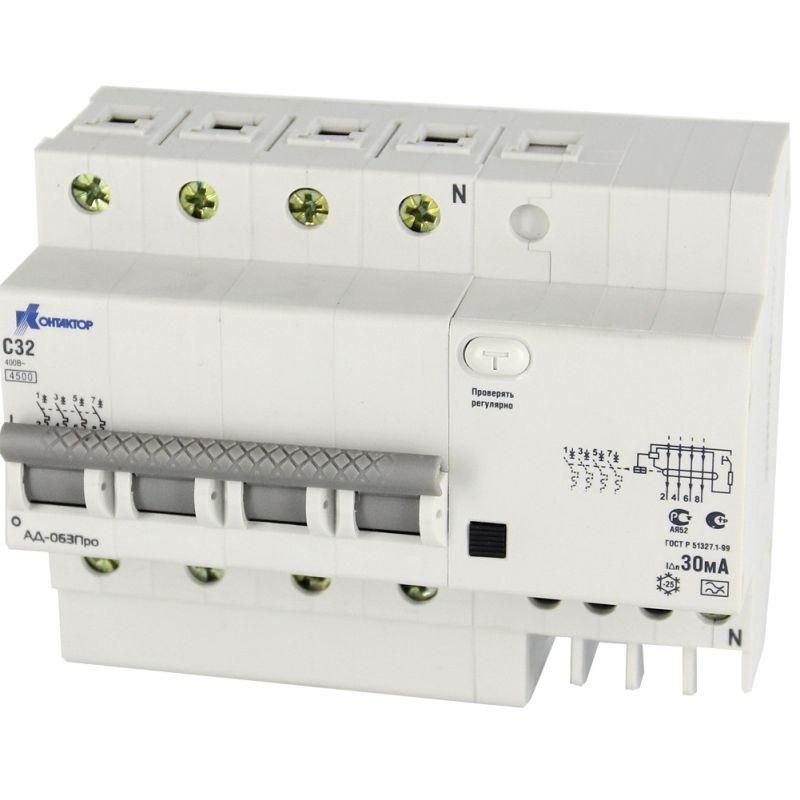

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок в однофазных и трёхфазных сетях. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, артикул 7000640. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Объединяет функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе. Применяется в цепях с переменным током частотой 50 Гц, где требуется высокая надёжность - например, в группах розеток, освещении, оборудовании с электроникой (компьютеры, бытовые приборы, насосы, станки).

Технические характеристики

• Номинальный ток: 10 А - максимальная нагрузка, которую выдерживает автомат без срабатывания;
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе утечки свыше этого значения, что соответствует требованиям безопасности для человека;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от выпрямителей в современной технике);
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводником;
• Номинальное напряжение: 400 В - рассчитан на сети до 400 В между фазами (380/220 В);
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Характеристика расцепителя: C - срабатывает при перегрузке в 5–10 крат от номинала, подходит для оборудования с пусковыми токами (двигатели, светильники);
• Монтаж: на DIN-рейку шириной 6,5 модулей (стандарт EN 60715);
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсата;
• Род тока: переменный (AC) - не предназначен для постоянного тока.

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина 6,5 модуля требует свободного места в щите - аналогично двум обычным двухполюсным автоматам. Для подключения используются зажимы на верхних и нижних клеммах: вход - сверху, выход - снизу. Все четыре полюса соединены внутри, поэтому ноль также отключается при срабатывании. Монтаж выполняется при отключенном питании. Нельзя использовать с источниками постоянного тока или в сетях выше 400 В.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Защита типа A обеспечивает соответствие современным нормам для оборудования с импульсными нагрузками (ЭПС, инверторы, зарядные устройства).

Преимущества

• Объединённая защита: вместо двух устройств (автомат + УЗО) - один компактный элемент, экономит место в щите;
• Тип A - лучше защищает от утечек в современных устройствах, чем тип AC;
• Надёжное отключение при КЗ благодаря 4,5 кА отключающей способности;
• Физическая связь всех полюсов исключает риск работы с одним отключённым проводом;
• Серия RCBO от Контактор Ульяновск проверена в условиях промышленной эксплуатации.

Ограничения применения

• Не применяется в сетях постоянного тока (DC);
• IP20 не позволяет устанавливать во влажных помещениях без герметичных шкафов (ванная, бассейн, улица);
• Не рекомендован для цепей с очень высокими пусковыми токами (более 10×Iн), например, крупные двигатели - нужен тип D;
• Не подходит для систем IT (с изолированной нейтралью) - требуют других решений;
• Климат УХЛ3 не гарантирует работу при температурах ниже −25C или в условиях постоянного конденсата.

Примеры использования

• Защита группы розеток в офисе с компьютерами, принтерами и зарядными станциями;
• Щитовая на этаже многоквартирного дома - отдельный автомат на каждую квартиру;
• Цепь питания станка с ЧПУ, где есть преобразователи частоты и импульсные нагрузки;
• Освещение в производственном помещении с LED-светильниками и драйверами;
• Группа мощных бытовых приборов (стиральная машина, духовой шкаф, бойлер) в одной линии.

Практические советы

• Проверьте посадочное место в щите - 6,5 модуля требуют минимум 117 мм свободного пространства;
• Подключайте ноль через этот автомат - он не пропускает ток утечки без отключения всего контура;
• Не используйте совместно с другими УЗО на этой же линии - возможны ложные срабатывания;
• При первом запуске нажмите кнопку «Тест» - она проверяет работоспособность дифференциальной части;
• Для сложных систем с несколькими уровнями защиты - выбирайте селективные модели (если доступны), чтобы избежать массового отключения.
