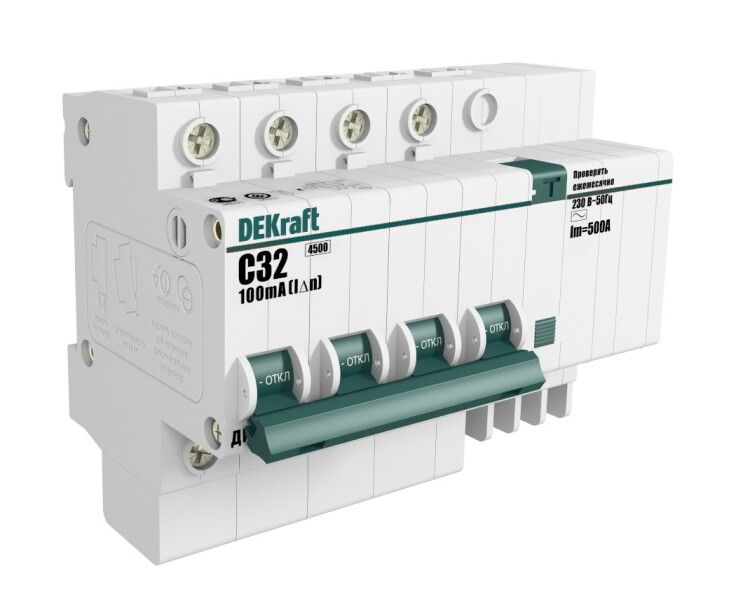

Автоматический выключатель дифференциальный ДИФ-101 от DEKraft - устройство для одновременной защиты от перегрузок, коротких замыканий и утечек тока в четырёхпроводных сетях 400 В. Подходит для промышленного и бытового использования, монтируется на DIN-рейку, имеет электронный блок дифференциальной защиты. Артикул 15019dek.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: сверхтоков (при перегрузках и КЗ) и токов утечки (при прикосновении к токоведущим частям или изоляционных повреждениях). Устройство предназначено для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется высокий уровень безопасности - например, в помещениях с повышенной влажностью, на участках питания розеток, освещения, оборудования с металлическими корпусами.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Дифференциальный ток: 30 мА - порог чувствительности к утечкам. Сработает при утечке ≥30 мА, что соответствует требованиям безопасности для человека.
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно. Нейтраль коммутируется, что исключает риск сохранения потенциала после отключения.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: светильники, насосы, малые двигатели, оборудование с импульсными источниками питания.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В переменного тока - работает в трёхфазных сетях 230/400 В.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Ширина: 6,5 модулей (117 мм) - занимает место на DIN-рейке, совместим со стандартными щитами.
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги. Устанавливается внутри закрытых щитов.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Диапазон температур: от -40 до +60 C - работает в суровых условиях, включая неотапливаемые помещения.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью колебаний влажности.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания - никаких болтов или креплений не требуется. Устройство совместимо с другими компонентами серии ВА-101: можно использовать дополнительные аксессуары, такие как блоки сигнализации, расцепители минимального напряжения или механические указатели положения. Обязательно соблюдать полярность при подключении: входные контакты - сверху, выходные - снизу. Нейтральный проводник обязательно коммутируется - нельзя подключать его минуя аппарат.

Безопасность и стандарты

ДИФ-101 соответствует следующим нормативным документам: - ТР ТС 004/2011 (безопасность низковольтного оборудования); - ТР ТС 020/2011 (электромагнитная совместимость); - ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 (обшие требования к АВДТ); - ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 (требования к электронным АВДТ); - ГОСТ Р 51329-99 / МЭК 61543-95 (испытания на отказоустойчивость). Произведён в соответствии с требованиями ЕАЭС, допущен к применению на территории РФ и стран Союза.

Преимущества

• Электронный блок дифференциальной защиты обеспечивает точное и быстрое срабатывание даже при слабых утечках.
• Комбинированная защита (тепловая + магнитная + дифференциальная) снижает количество ложных срабатываний.
• Коммутируемый нейтраль предотвращает опасные ситуации при обрыве нулевого провода.
• Увеличенный диапазон рабочих температур делает устройство надёжным в неотапливаемых щитах зимой.
• Поддержка аксессуаров от серии ВА-101 позволяет гибко адаптировать систему под задачи.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, солнечными панелями или DC-устройствами.
• IP20 не допускает установку вне герметичных щитов - запрещено монтировать в сырых, пыльных или открытых местах.
• Характеристика “C” не рекомендована для мощных двигателей с высоким пусковым током (>5–7×Iн) - лучше выбрать характеристику D.
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры.
• Щитовая защита на этажном распределительном щите многоквартирного дома.
• Защита станков, насосов, вентиляторов на производстве с металлическими корпусами.
• Питание осветительных цепей в подвальных помещениях, парковках, складах.
• Объекты с заземлёнными трубопроводами, бассейнами, теплицами - где есть риск утечки через влажную среду.

Практические советы

• При проектировании учтите ширину устройства - 6,5 модулей. На одном ряду поместится максимум 3 таких аппарата.
• Проверьте сечение кабеля перед подключением - более толстые провода (например, 35 мм2) не войдут в зажимы.
• После монтажа всегда проверяйте работу кнопкой “T” (тест) - она имитирует утечку и должна вызывать отключение.
• Не используйте ДИФ-101 в цепях с частотой выше 60 Гц или с постоянным током - это нарушит работу электронного блока.
• Для комплексной системы защиты сочетайте с обычными автоматами ВА-101 - они обеспечивают координацию по времени и току.
• При замене старого автомата - убедитесь, что новый ДИФ-101 имеет такой же номинальный ток и класс чувствительности (30 мА).
