Дифференциальные автоматы 4P, 16A, Idn-100mA, тип A - 7000651 Legrand

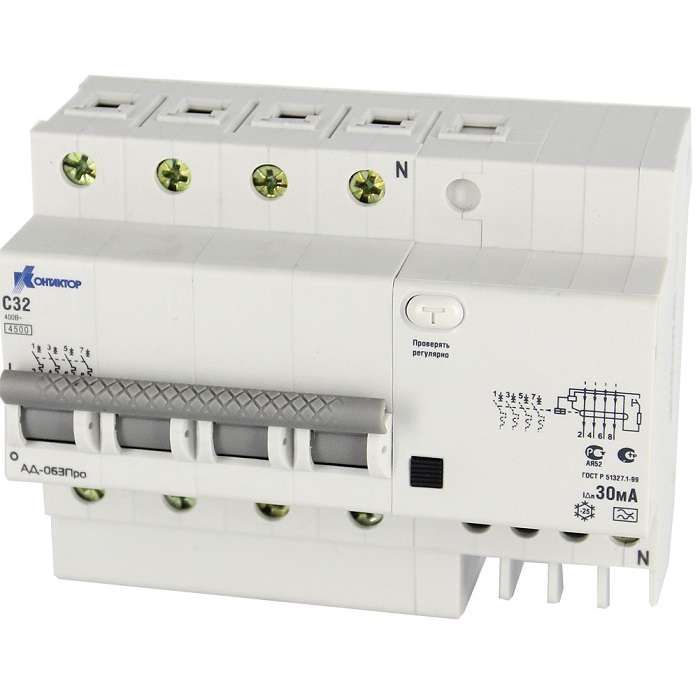

Выключатель дифференциального тока АД-063Про - это четырёхполюсный автоматический выключатель с защитой от утечек тока, предназначенный для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000651 указывают на серию RCBO, где устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает электрические цепи от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Особенно эффективен там, где используются оборудование с импульсными нагрузками - например, частотные преобразователи, сварочные аппараты, компьютеры, ИБП, LED-освещение.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при утечке ≥100 миллиампер
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для освещения, бытовой техники, маломощных двигателей
• Ширина: 6,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитами
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов
• Тип привода: ручной - управление осуществляется рычагом вручную
• Тип расцепителя: электромагнитный - обеспечивает быстрое отключение при КЗ

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное пространство вокруг устройства - минимум 10 мм с боков для теплоотвода. Нулевой провод должен проходить через устройство, так как он коммутируется внутренне. Подключение фаз и ноля выполняется согласно маркировке на корпусе. Не рекомендуется использовать с системами TN-C - необходимо предварительно перевести сеть в TN-S или TT.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствие типу A гарантирует защиту от современных видов утечек, возникающих из-за работы электроники. Применение в соответствии с ПУЭ (Правила устройства электроустановок) обязательно для групп розеток, помещений с повышенной опасностью (ванная, кухня, баня) и мест с доступом детей.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите
• Защита типа A актуальна для современного оборудования с импульсными источниками питания
• Максимальная отключающая способность 4,5 кА повышает надёжность в условиях слабых сетей
• Климатическое исполнение УХЛ3 позволяет применять в неотапливаемых помещениях (гаражи, подвалы, производственные зоны)
• Ручной привод с четким положением «вкл/выкл» упрощает диагностику и обслуживание

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или во влажных средах без дополнительной защиты
• Не подходит для мощных двигателей с высокими пусковыми токами - лучше выбрать тип D
• Требует наличия отдельного нулевого провода (TN-S/TT); несовместим с системой TN-C без модернизации
• Не имеет тестовой кнопки с индикацией состояния - проверку работоспособности следует выполнять внешним тестером

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток кухни и ванной
• Промышленный станок с ЧПУ - защита от утечек на металлическом корпусе
• Система освещения с LED-драйверами - предотвращение ложных срабатываний благодаря типу A
• Автомобильный сервис - питание зарядных устройств и диагностических приборов
• Котельная - защита насосов и контроллеров от пробоя изоляции

Практические советы

• При замене старого УЗО+автомата на АД-063Про - проверьте, что ширина 6,5 модуля поместится в вашем щите
• Подключайте ноль строго к выводу N, указанному на корпусе - неверное подключение вызовет отказ защиты
• Проверяйте работу устройства ежемесячно с помощью кнопки «Т» (если есть) или внешним тестером
• Не используйте с удлинителями и переходниками - это снижает надёжность срабатывания
• При установке в холодном помещении - убедитесь, что температура не ниже −25C, иначе возможны задержки срабатывания
• Для больших объектов - планируйте координацию с другими УЗО: этот прибор можно использовать как основной, но не как конечный уровень защиты
