Выключатель автоматический дифференциального тока АД-063, 4P, 20А, Idn-100mA, тип А | 7000652 Контактор (Legrand)

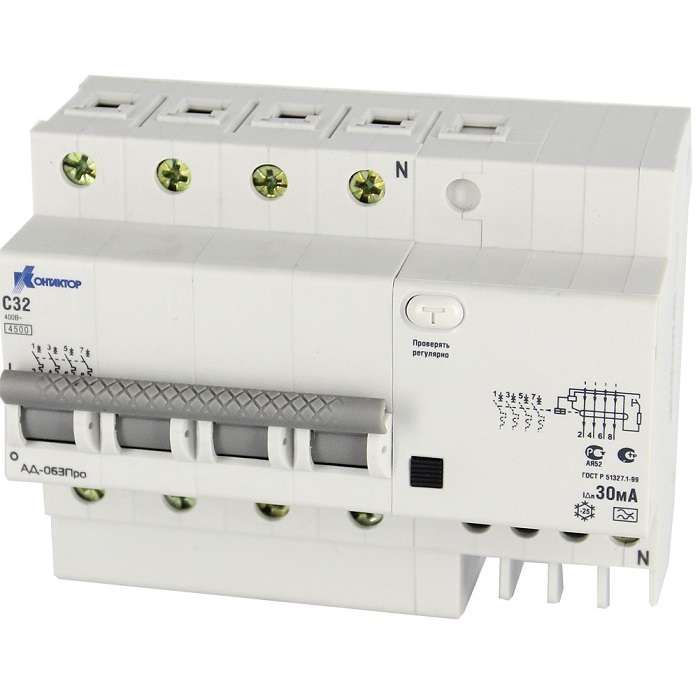

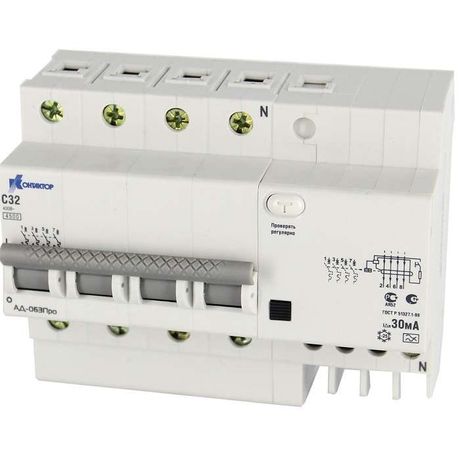

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок в четырёхпроводных сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000652 обеспечивают совместимость со стандартными DIN-рейками, что делает АД-063Про удобным решением для жилых, коммерческих и промышленных объектов.

Назначение и область применения

АД-063Про защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Подходит для установки в щитах на объектах с высокой нагрузкой: квартиры, офисы, цеха, мастерские. Особенно эффективен там, где используются устройства с импульсными источниками питания - компьютеры, светодиодные светильники, частотные преобразователи, бытовая техника.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Номинальный дифференциальный ток (Idn): 100 мА - срабатывает при утечке выше этой величины
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от выпрямителей)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Характеристика расцепителя: C - срабатывает при кратковременных перегрузках до 5–10 кратном значении номинала, подходит для двигателей и освещения
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой мощности
• Частота: 50 Гц - предназначен для сетей России и стран СНГ
• Ширина: 6,5 модуля - занимает место на DIN-рейке, соответствует стандартному шагу 17,5 мм
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: DIN-рейка - крепится на стандартную рейку шириной 35 мм
• Вид привода: ручной - управление осуществляется рычагом включения/выключения
• Исполнение: стационарное - не предназначено для перемещения или частого демонтажа

Совместимость и монтаж

АД-063Про легко устанавливается на DIN-рейку в любом распределительном щите. Для правильного подключения важно соблюдать полярность: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Нулевой провод не должен проходить через другие автоматы или заземления до точки подключения АД-063Про. Монтаж возможен только в сухих помещениях с доступом для обслуживания. Не рекомендуется устанавливать рядом с источниками тепла или вибраций.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет технологию дифференциальной защиты типа A, которая обеспечивает надёжное срабатывание даже при наличии постоянной составляющей утечки - важное условие для современной электроники. Конструкция исключает возможность случайного включения при повреждении корпуса.

Преимущества

• Объединяет функции автомата и УЗО в одном устройстве - экономит место в щите
• Защита типа A - единственная подходящая для оборудования с импульсными блоками питания
• Монолитная конструкция снижает риск некорректного подключения
• Яркий визуальный индикатор срабатывания - позволяет быстро определить причину отключения
• Совместим с продукцией других брендов на базе DIN-рейки

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 недостаточна
• Не подходит для систем с постоянным током - только переменный ток 50 Гц
• Не используется вне помещений - не имеет защиты от влаги и пыли
• Не рекомендован для цепей с частыми скачками тока выше 10×In - может ложное срабатывать
• Не следует использовать вместо основного вводного автомата - не рассчитан на токи короткого замыкания более 4,5 кА

Примеры использования

• Щит в многоквартирном доме - защита группы розеток на кухне и в ванной
• Цех с CNC-станками - защита управления и частотных преобразователей
• Офисный серверный шкаф - защита ИБП и компьютеров
• Мастерская с точечной сваркой - защита от утечек при работе с металлическими поверхностями

Практические советы

• Проверьте посадочный диаметр проводов - максимальный сечение медного провода: 25 мм2
• Перед первым запуском нажмите кнопку «Тест» - она проверяет работоспособность дифференциального механизма
• При частых срабатываниях проверьте изоляцию проводов и состояние подключаемого оборудования
• Не используйте переходники между АД-063Про и другими устройствами - это нарушает принцип координации защиты
• При замене старого УЗО+автомата - АД-063Про можно установить на то же место, так как ширина 6,5 модуля стандартна
