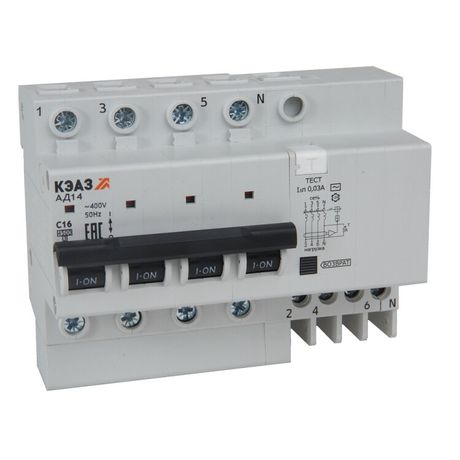

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 20А 100мА АC АД14-43C20-АC-УХЛ4 - 318767 КЭАЗ

Автоматический выключатель дифференциального тока АД14-43C20-AC от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитков в жилых, офисных и коммерческих зданиях.

Назначение и область применения

АД14-43C20-AC используется для защиты групповых цепей переменного тока, где есть риск утечки тока через человека или поврежденную изоляцию. Подходит для установки в квартирных, офисных и торговых щитках. Особенно эффективен там, где используются электроприборы с высокой вероятностью пробоя изоляции - стиральные машины, бойлеры, компьютеры, освещение, розеточные группы.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения, защищает от перегрузок и коротких замыканий;
• Дифференциальный ток срабатывания: 100 мА - отключается при утечке тока свыше 0,1 А, что соответствует требованиям безопасности для защиты от пожара и поражения;
• Чувствительность к типу тока: AC - реагирует только на синусоидальную утечку переменного тока (не сработает на постоянный или импульсный ток);
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами, таких как двигатели, насосы, светильники с ЭПРА;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Номинальное напряжение: 400 В - рассчитан на трехфазные сети 380/220 В;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно; нулевой проводник проходит через устройство и также отключается при срабатывании;
• Ширина: 7,5 модулей - занимает место в щите, эквивалентное семи стандартным модулям (по 17,5 мм каждый);
• Степень защиты IP20 - защищен от прикосновений пальцами и крупными предметами, но не от пыли и влаги - требует установки внутри закрытого щита.

Совместимость и монтаж

АД14-43C20-AC монтируется на DIN-рейку 35 мм в распределительном щите. Для правильной работы необходимо соблюдать полярность подключения: входные провода - сверху, выходные - снизу. Ноль подключается к клемме, обозначенной буквой N. Все четыре полюса должны быть подключены - игнорирование одного из них нарушает работу дифзащиты. Устройство совместимо со всеми стандартными щитами, используемыми в России и странах СНГ. Не рекомендуется использовать в условиях повышенной влажности вне герметичных корпусов.

Безопасность и стандарты

Соответствует ГОСТ Р 51326.1–99 и МЭК 61009-1. Сертифицирован для применения в системах TN-S и TN-C-S. Защита от поражения током обеспечивается при условии правильного заземления и исправной изоляции всей цепи. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите;
• Изготовлен на заводе КЭАЗ, известном надежностью бюджетных серий в условиях российской эксплуатации;
• Работает стабильно при колебаниях температуры и напряжения в рамках класса УХЛ4;
• Наличие нейтрального проводника в цепи позволяет полностью отключить питание при утечке - снижает риск остаточного потенциала.

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками - только для синусоидальной утечки типа AC;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Не рекомендован для питания оборудования с высокими емкостными утечками (например, частотные преобразователи), так как возможны ложные срабатывания;
• Не имеет кнопки тестирования на лицевой панели - проверка работоспособности требует внешнего тестера или специальных методик.

Примеры использования

• Защита розеточных групп в квартире - особенно в кухне и ванной;
• Щиток в офисе для питания серверов, принтеров и персональных компьютеров;
• Подключение теплого пола, бойлера или системы вентиляции в торговом помещении;
• Групповая защита нескольких потребителей в однофазной части трёхфазной сети.

Практические советы

• Перед установкой проверьте, чтобы нулевой проводник был целый и не пересечён с заземлением - это вызывает ложные срабатывания;
• При использовании в щитке с несколькими дифавтоматами следите, чтобы они не были установлены рядом с мощными источниками помех (частотники, сварочные аппараты);
• При замене старого УЗО+автомата на АД14-43C20-AC учтите, что он занимает больше места - возможно, потребуется переупаковка щита;
• Рекомендуется периодически (раз в месяц) проверять срабатывание путём нажатия кнопки “T” на самом устройстве - даже если её нет, можно воспользоваться тестером утечки;
• Для систем с высокой емкостью утечки (например, длинные кабельные линии) лучше выбрать чувствительность 30 мА вместо 100 мА - здесь 100 мА лишь противопожарная защита, а не защита от удара током.
