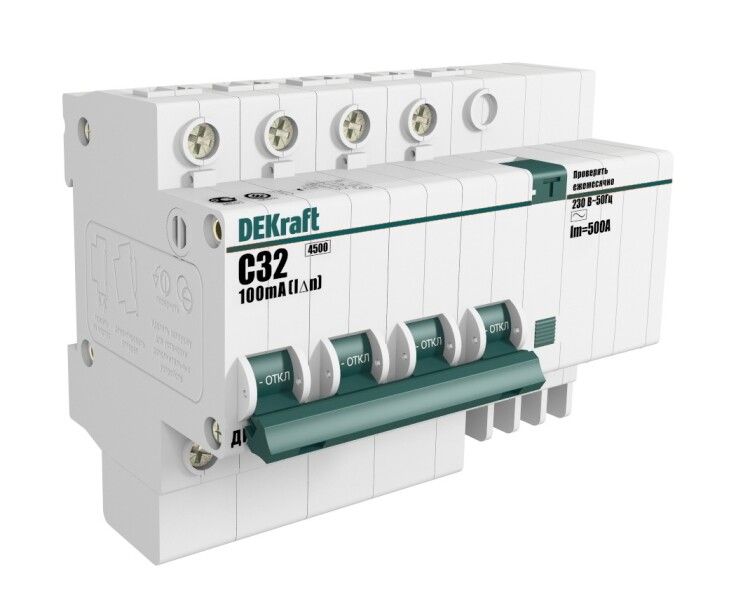

Выключатель автоматический дифференциального тока ДИФ-101 4п 20А C 100мА тип AC (7 мод) | 15030DEK DEKraft APC

Автоматический выключатель дифференциальный серии ДИФ-101 (АВДТ) от DEKRAFT предназначен для защиты электрических цепей от токов утечки и перегрузок в однофазных и трёхфазных сетях. Этот аппарат сочетает функции обычного автомата и устройства УЗО, обеспечивая безопасность людей и оборудования. Артикул 15030dek используется в промышленных установках и жилых зданиях.

Назначение и область применения

Выключатель автоматический дифференциальный серии ДИФ-101 защищает электросеть от двух видов опасностей: токов утечки (например, при прикосновении человека к токоведущим частям) и сверхтоков (при перегрузке или коротком замыкании). Применяется в системах питания с напряжением до 400 В переменного тока. Подходит для защиты групповых линий в квартирах, офисах, производственных помещениях, на объектах с высокой плотностью нагрузки - таких как насосные станции, конвейеры, системы освещения и HVAC.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Дифференциальный ток: 100 мА - порог чувствительности к утечкам. При превышении этого значения происходит отключение для предотвращения поражения электрическим током.
• Количество полюсов: 4 - позволяет одновременно отключить все фазы и ноль, что важно для трехфазных сетей с коммутируемым нейтральном проводником.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой и промышленной техники).
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, люминесцентные светильники, компрессоры.
• Номинальная отключающая способность: 4,5 кА - способность гашения дуги при КЗ до этой величины.
• Номинальное напряжение: 400 В - работает в сети 230/400 В, 50/60 Гц.
• Ширина: 6,5 модулей (117 мм) - занимает место на DIN-рейке, совместим со стандартными щитами.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до указанного сечения.
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита.
• Диапазон температур: от -40 до +60 C - допускает работу в суровых условиях, в том числе в неотапливаемых помещениях.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью.
• Род тока: Переменный - не постоянным током.
• Способ монтажа: На DIN-рейку - стандартный метод для современных распределительных щитов.
• С коммутируемым нейтральным проводником: Да - нулевой провод также отключается при аварии, повышая уровень безопасности.
• Глубина монтажа: 72 мм - требуется свободное пространство в щите для правильной установки.

Совместимость и монтаж

АВДТ серии ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется аналогично другим модульным автоматическим выключателям. Обязательно соблюдать полярность при подключении входных и выходных контактов - L/N на верхней части, нагрузка на нижней. Нельзя использовать с постоянным током. Для надёжного соединения используйте клеммы, затянутые моментом, соответствующим сечению кабеля до 25 мм2. Коммутируемый ноль требует точного подключения - неверная схема может сделать защиту некорректной.

Безопасность и стандарты

Аппарат соответствует требованиям следующих нормативных документов: - ТР ТС 004/2011 (безопасность низковольтного оборудования); - ТР ТС 020/2011 (электромагнитная совместимость); - ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 (обшие требования к АВДТ); - ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 (для типа AC); - ГОСТ Р 51329-99 / МЭК 61543-95 (тестирование работоспособности). Произведён в соответствии с международными стандартами качества и прошёл обязательные испытания на отказоустойчивость.

Преимущества

• Объединяет два уровня защиты - от перегрузок/КЗ и токов утечки - в одном корпусе, экономя место в щите.
• Коммутируемый ноль снижает риск возникновения потенциала на нейтрали после отключения.
• Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях напряжения.
• Поддерживает широкий диапазон температур - подходит для установки в неотапливаемых помещениях, на улице (в герметичных щитах).
• Совместим с аксессуарами из серии ВА-101 - возможна установка дополнительных контактов, сигнализаторов положения или катушек удаленного отключения.

Ограничения применения

• Не предназначена для защиты цепей с постоянным током - применение в DC-системах запрещено.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне закрытых щитов или во влажных средах без дополнительной защиты.
• Тип AC не реагирует на импульсные или постоянные токи утечки - не подходит для оборудования с выпрямителями (например, некоторые ИБП, LED-драйверы, компьютеры). Для них нужен тип A или B.
• При использовании в сетях с высокими гармониками возможны ложные срабатывания - рекомендовано проверять качество энергии перед установкой.

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома.
• Щитовая защита трёхфазного станка с двигателем мощностью до 5 кВт.
• Распределительный щит на производстве с несколькими линиями освещения и маломощными механизмами.
• Циркулярная пила, воздушный компрессор, система принудительной вентиляции в цеху.

Практические советы

• Выбирая этот АВДТ, обязательно учтите посадочные размеры - глубина монтажа составляет 72 мм, а ширина - 6,5 модуля. Убедитесь, что в вашем щите достаточно места.
• Если в помещении установлены многочисленные устройства с электронными преобразователями (LED, Wi-Fi контроллеры, ИБП), рассмотрите возможность перехода на тип A вместо AC - чтобы исключить ложные отключения.
• Проверьте соответствие сечения кабеля - максимум 25 мм2. Более толстые провода не войдут в клеммы.
• После монтажа всегда протестируйте устройство кнопкой “T” - она имитирует утечку и проверяет работоспособность дифференциального блока.
• Для сложных систем используйте аксессуары от серии ВА-101 - например, контакт для дистанционной сигнализации сработки.
