Выключатель автоматический дифференциального тока АД-063, 4P, 25А, Idn-100mA, тип А | 7000653 Контактор (Legrand)

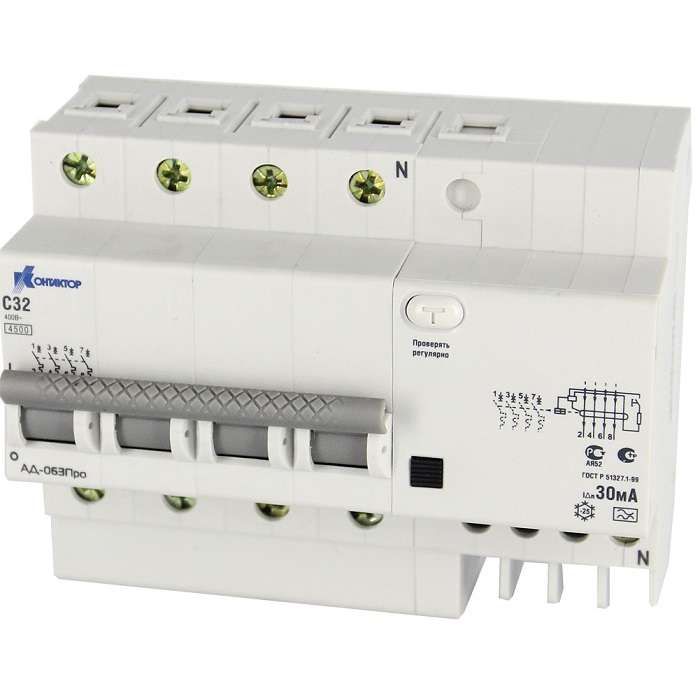

Автоматический дифференциальный выключатель АД-063Про - устройство защиты от утечек тока и перегрузок для четырёхпроводных сетей переменного тока. Бренд Контактор Ульяновск и артикул 7000653 указывают на серию RCBO, где этот выключатель сочетает функции автомата и УЗО в одном корпусе.

Назначение и область применения

АД-063Про защищает электроустановки от поражения током при утечках и от повреждений из-за перегрузок или коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных помещений, где есть чувствительная электроника - компьютеры, медицинское оборудование, частотные преобразователи. Особенно эффективен там, где возможны импульсные утечки тока - например, при использовании оборудования с выпрямителями.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В
• Дифференциальный ток срабатывания: 100 мА - реагирует на утечку выше этой величины
• Тип дифференциального тока: A - чувствителен к переменному и импульсному постоянному току утечки
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой мощности
• Характеристика теплового и электромагнитного расцепителей: C - срабатывает при перегрузке 5–10 кратном от номинала, подходит для освещения и маломощных двигателей
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Частота: 50 Гц - оптимизирован для российских сетей
• Ширина: 6,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитами
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого шита
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: DIN-рейка - крепится на стандартной рейке шириной 35 мм
• Исполнение: стационарное - не предназначено для перемещения или частого подключения/отключения

Совместимость и монтаж

АД-063Про устанавливается на DIN-рейку в распределительном щите. Для правильного подключения важно соблюдать полярность: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены, включая нулевой проводник - отключение происходит по всем фазам и нолю сразу. Монтаж выполняется с соблюдением заземления и без перекручивания жил. Нельзя использовать с источниками постоянного тока или в системах TN-C - требуется система TN-S или TT с отдельным PE-проводником.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Тип «А» обеспечивает защиту от современных утечек, возникающих в устройствах с импульсными блоками питания - что делает его более надёжным, чем обычные УЗО типа AC. Серия RCBO гарантирует соответствие международным нормам для комбинированных устройств.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и снижает количество точек отказа
• Тип «А» - лучше защищает от утечек в оборудовании с электроникой, чем тип AC
• Моноблок с четвертью полюсов - исключает риск неправильного подключения отдельных элементов
• Отключающая способность 4,5 кА достаточна для большинства бытовых и промышленных объектов

Ограничения применения

• Не применяется в сетях постоянного тока
• Не подходит для систем TN-C - требует отдельного провода PE
• IP20 не позволяет устанавливать во влажных помещениях без дополнительной защиты
• Не рекомендован для цепей с высокими пусковыми токами (например, крупные двигатели) - лучше выбрать тип D
• Не предназначен для частого механического включения/выключения - только для аварийного отключения

Примеры использования

• Защита группы розеток в мастерской с инверторными сварочными аппаратами
• Щитовая на этаже офиса с серверами и принтерами
• Электроснабжение кухонного блока с микроволновками и кофе-машинами
• Подключение насосов с частотными преобразователями в системах водоснабжения

Практические советы

• Проверьте посадочный диаметр контактов - он стандартизирован, но перед монтажом убедитесь, что сечения проводов подходят (до 16 мм2)
• После установки обязательно протестируйте кнопкой «T» - она проверяет работоспособность дифференциальной части
• Не используйте АД-063Про как основной рубильник - он не рассчитан на регулярное ручное отключение
• При групповой защите нескольких контуров - каждый должен иметь свой дифавтомат, чтобы избежать массового отключения
• Для условий с частыми скачками напряжения рекомендуется дополнительно установить стабилизатор или surge protector
