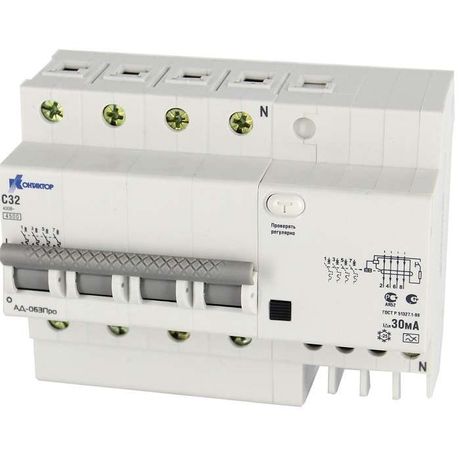

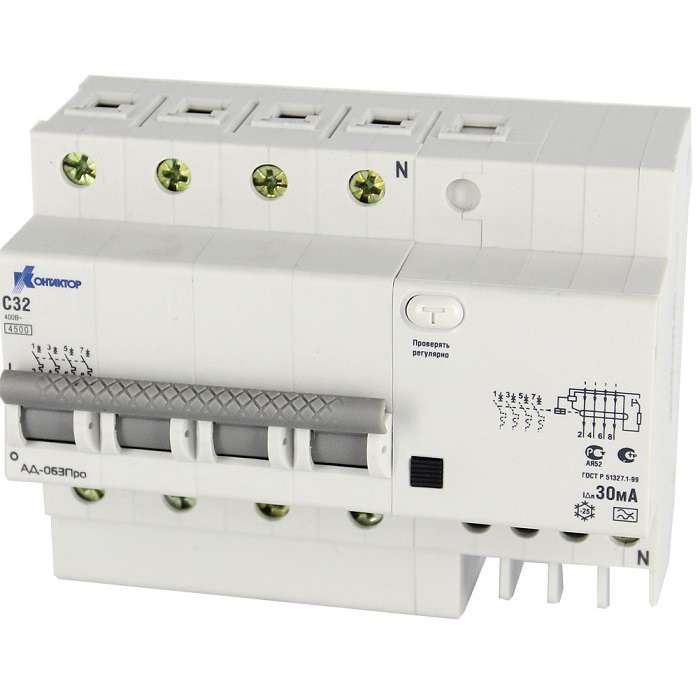

Выключатель автоматический дифференциального тока АД-063, 4P, 50А, Idn-100mA, тип А | 7000656 Контактор (Legrand)

Выключатель дифференциального тока АД-063Про - это четырёхполюсный автоматический выключатель с защитой от утечек тока типа A, предназначенный для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000656 указывают на серию RCBO, где устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает электрические цепи от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов с оборудованием, использующим импульсные нагрузки - например, частотными преобразователями, сварочными аппаратами, компьютерами, ИБП и другим современным электронным оборудованием.

Технические характеристики

• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей и ЭПТ).
• Номинальный ток: 50 А - максимальный рабочий ток, который выдерживает устройство без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при превышении этого значения, предотвращая опасность поражения.
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, что необходимо для трёхфазных систем с нулевым проводником.
• Напряжение: 400 В - рассчитан на использование в трёхфазной сети 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Характеристика расцепителя: C - срабатывает при токах 5–10 кратном от номинала, подходит для освещения, бытовой техники и маломощных двигателей.
• Ширина: 7,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитами.
• Род тока: Переменный (AC) - не предназначен для постоянного тока.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не в условиях прямого контакта с водой.

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется свободное место в щите - ширина 7,5 модулей эквивалентна ~135 мм. Все четыре полюса должны быть подключены: L1, L2, L3, N. Нельзя использовать устройство в однофазных цепях без подключения ноля - это нарушит работу дифзащиты. Совместим с другими компонентами серии RCBO от Контактор Ульяновск и аналогичными изделиями Legrand.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу автоматических выключателей дифференциального тока. Тип A гарантирует соответствие международному уровню защиты для современного оборудования с импульсными нагрузками. Отключение происходит при достижении порога утечки 100 мА, что соответствует нормам для зон с повышенной опасностью (ванная комната, кухня, мастерские).

Преимущества

• Объединяет два функционала - защиту от перегрузок/КЗ и от утечек - в одном устройстве, экономя место в щите.
• Тип A позволяет надёжно работать с оборудованием, содержащим полупроводниковые элементы (частотники, ИБП, LED-драйверы).
• Максимальная отключающая способность 4,5 кА обеспечивает безопасность даже при аварийных режимах в промышленных сетях.
• Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях, таких как гаражи, подвалы, производственные цеха.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных местах без дополнительной защиты (например, в боксе с герметичной крышкой).
• Не рекомендуется для защиты мощных двигателей с высокими пусковыми токами - лучше выбрать тип D.
• Не подходит для систем TN-C - требует наличия отдельного PEN-проводника (TN-S или TT).

Примеры использования

• Защита трёхфазного станка с ЧПУ в механическом цеху.
• Щитовая группа для кухни ресторана с несколькими плитами, холодильниками и микроволновками.
• Автоматическая линия с частотными преобразователями на заводе.
• Электроснабжение серверной комнаты с ИБП и UPS-системами.

Практические советы

• При монтаже проверьте, чтобы нулевой провод проходил через устройство - он обязательно должен быть подключен к клемме N.
• Перед первым запуском нажмите кнопку «Тест» - если выключатель не отключится, он неисправен или некорректно установлен.
• Учитывайте посадочные размеры: 7,5 модулей - не забудьте зарезервировать место рядом с другими автоматами.
• Для систем с большим количеством электроники (IT-оборудование, медицинская техника) тип A - обязательный выбор, вместо типа AC.
• Не заменяйте АД-063Про на обычный автомат + отдельное УЗО - такая схема менее надёжна и занимает больше места.
