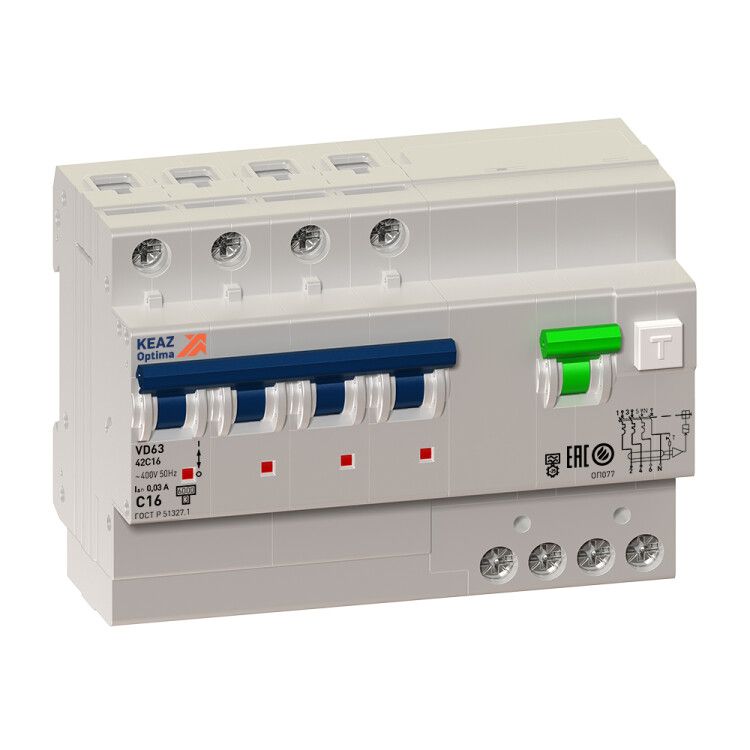

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42C50-A-УХЛ4 4п 50А C 30мА тип A | 103481 КЭАЗ

Автоматический выключатель дифференциального тока Кэаз OptiDin VD63 - четырёхполюсное устройство на 50 А с чувствительностью 30 мА типа A, предназначенное для защиты людей и оборудования от поражения током и перегрузок в трёхфазных сетях 400 В. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектах.

Назначение и область применения

Кэаз OptiDin VD63 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает от:

• утечек тока через человека или повреждённую изоляцию (30 мА - безопасный порог для предотвращения электротравм);
• перегрузок и коротких замыканий (характеристика C, подходящая для нагрузок с высокими пусковыми токами);
• импульсных токов утечки постоянного и переменного тока (тип A - реагирует на выпрямленные и синусоидальные утечки).

Применяется в системах TN-S, TN-C-S, IT с заземлением. Особенно актуален там, где используются частотные преобразователи, сварочные аппараты, компьютеры, медицинское оборудование - то есть устройства, генерирующие пульсирующий постоянный ток утечки.

Технические характеристики

• Номинальный ток: 50 А - допустимый длительный ток без срабатывания;
• Номинальное напряжение: 400 В переменного тока, 50 Гц - для трёхфазных сетей с нулём;
• Номинальная отключающая способность: 6 кА - способен отключить цепь при максимальном токе короткого замыкания до 6000 А;
• Чувствительность дифференциального тока: 30 мА - классическая защита от поражения электрическим током;
• Тип тока утечки: A - реагирует на переменный и выпрямленный импульсный ток утечки (например, от инверторов);
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для двигателей и освещения;
• Номинальное импульсное напряжение: 4 кВ - устойчив к скачкам напряжения, таким как молнии;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Количество полюсов: 4 - три фазы + ноль, все одновременно отключаются при утечке;
• Наличие нейтрального проводника: да - ноль проходит через устройство и отключается вместе с фазами;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ;
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и улицы (при правильной герметизации щита);
• Степень защиты: IP20 - защита от прикосновения пальцев, но не от воды; требует установки внутри закрытого щита;
• Ширина по модулям: 7M - занимает семь стандартных модулей DIN-рейки (по 17,5 мм каждый);
• Глубина монтажа: 5,5 мм - минимальная глубина, необходимая для свободного выхода контактов;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами;
• Нормативные документы: ГОСТ Р 51327.1-2010, ТУ3422-046-05758109-2008 - соответствует российским требованиям безопасности.

Совместимость и монтаж

Кэаз OptiDin VD63 устанавливается на DIN-рейку шириной 35 мм. Для монтажа требуется место в щите минимум 7 модулей. Нейтральный проводник обязательно подключается к клемме N - без него устройство не будет работать. Максимальное сечение кабеля - 25 мм2, что исключает использование многожильных проводов с большей площадью без наконечников. Все фазы и ноль должны быть правильно промаркированы перед подключением. Отключение происходит сразу - без выдержки времени, что важно для защиты жизни.

Безопасность и стандарты

Кэаз OptiDin VD63 соответствует ГОСТ Р 51327.1-2010, который регламентирует требования к дифференциальным автоматам. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Тип A гарантирует надёжную работу даже при наличии пульсаций от современных электронных устройств. Степень защиты IP20 требует установки только во внутренних щитах - не предназначено для открытой установки на улице или в сырых помещениях без корпуса.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите;
• Тип A - единственная возможность защиты от утечек от инверторов, ЧРП, LED-драйверов и других источников постоянного тока;
• Высокая отключающая способность (6 кА) - подходит для промышленных и крупных коммерческих объектов;
• Работает при экстремальных температурах - УХЛ4 делает его пригодным для холодных регионов;
• Поддерживает подключение дополнительных устройств (блокировки, сигнализации) - расширяемая функциональность.

Ограничения применения

• Не применяется в сетях с напряжением выше 400 В - превышение вызовет отказ;
• Не подходит для однофазных цепей без нуля - требует наличия нейтрали;
• IP20 - нельзя использовать вне закрытого щита, особенно в условиях повышенной влажности или запылённости;
• Не рекомендован для цепей с постоянным током - только переменный ток 50 Гц;
• Не имеет временной задержки - не подходит для координированной защиты в многоступенчатых системах, где нужна селективность.

Примеры использования

• Защита группы розеток в мастерской с частотными преобразователями и сварочным оборудованием;
• Щитовая на производстве - защита трёхфазного двигателя с частотным управлением;
• Распределительный щит торгового центра - защита освещения и серверов;
• Котельная или насосная станция - где возможны утечки из-за влаги и старой изоляции;
• Жилые дома с бойлерами, стиральными машинами и другими приборами, использующими электронные платы.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не более 25 мм2, иначе контакт будет греться;
• Обязательно подключите ноль к клемме N - без этого дифзащита не активируется;
• Проверяйте тестовую кнопку ежемесячно - она имитирует утечку и подтверждает работоспособность;
• При использовании в холодных помещениях следите, чтобы щит был герметичен - хотя сам прибор УХЛ4, внешняя среда может влиять на срок службы;
• Не устанавливайте параллельно другие УЗО на ту же группу - это может вызвать ложные срабатывания;
• Выбирайте этот прибор именно когда нужны тип A и 4 полюса - для обычных квартир достаточно 2P+PE с типом AC.
