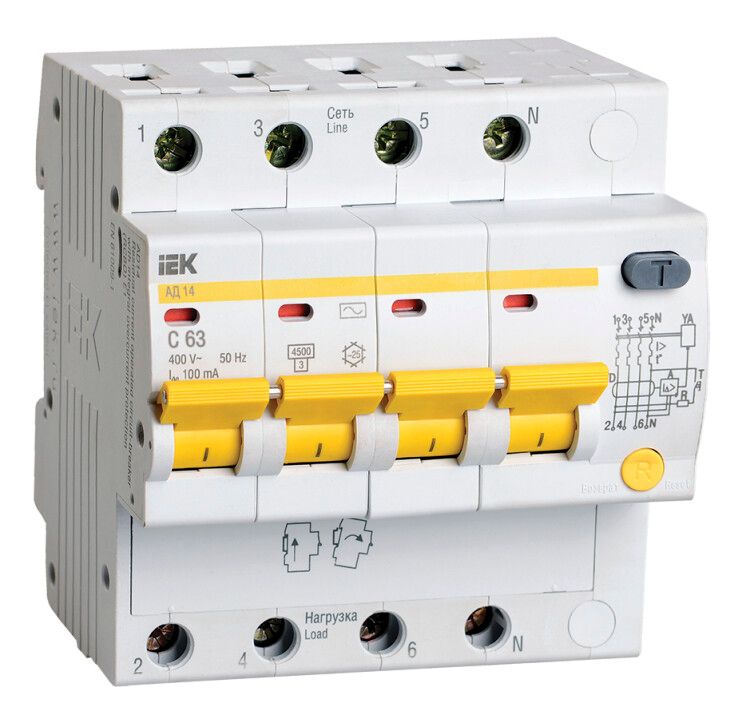

Выключатель автоматический дифференциального тока 4п C 63А 100мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-063-C-100

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) с артикулом mad10-4-063-c-100 обеспечивает комплексную защиту от поражения электрическим током, перегрузок и коротких замыканий. Устройство предназначено для установки на DIN-рейку в промышленных распределительных щитах и работает в сетях с напряжением до 400 В. Его высокая отключающая способность и надёжность делают его подходящим решением для систем, где важна безопасность персонала и предотвращение пожаров.

Назначение и область применения

АД-14 применяется для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями оборудования. Также он защищает от пожаров, вызванных утечками тока через повреждённую изоляцию. Устройство сочетает функции дифференциальной защиты (100 мА) и защиты от сверхтоков (класс C). Подходит для промышленных объектов: цехов, насосных станций, конвейерных линий, распределительных щитов с постоянной нагрузкой. Применяется там, где требуется надёжная автономная защита без внешних устройств управления.

Технические характеристики

• Тип тока утечки: AC — реагирует на переменный ток утечки (стандартный для большинства промышленных сетей)
• Номинальный ток: 63 А — максимальный рабочий ток без срабатывания
• Дифференциальный ток: 100 мА — чувствительность к утечкам; сработает при превышении этого значения
• Количество полюсов: 4 — защищает три фазы и нейтраль одновременно
• Номинальная отключающая способность: 4,5 кА — способен отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для промышленных нагрузок с пусковыми токами (например, двигатели)
• Номинальное напряжение: 400 В — для трёхфазных сетей 380/220 В
• Наличие нейтрального проводника: да — нейтраль проходит через аппарат и отключается при срабатывании
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: DIN-рейка — стандартный крепёж для промышленных щитов
• Модульная ширина: 4,9 модулей — занимает место в щите, эквивалентное четырём обычным автоматам
• Глубина монтажа: 72,1 мм — требует достаточного внутреннего объёма щита
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные силовые кабели
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью
• Срок службы: 15 лет — рассчитан на длительную эксплуатацию при соблюдении условий
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности

Совместимость и монтаж

АД-14 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм². Нейтральный проводник обязательно подключается — без него устройство не будет работать. Монтаж возможен только в закрытых щитах с классом защиты не ниже IP54, так как сам АД-14 имеет IP20. Устройство не требует внешнего питания — работает от сети. Индикатор срабатывания показывает причину отключения: дифференциальный ток или сверхток. Клеммы позволяют подключение как жилых проводов, так и гибких многожильных кабелей.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1, что гарантирует соответствие европейским нормам безопасности для устройств УЗО. Произведён согласно ТУ 3422-033-18461115-2010. Соответствует требованиям к использованию в промышленных условиях. Отличается гарантированной отключающей способностью 4,5 кА — выше средней для аналогичных устройств. Сертифицирован для работы в условиях категории загрязнения 2 и климатического исполнения УХЛ4.

Преимущества

• Объединяет в одном корпусе функции УЗО и автомата — экономит место в щите
• Защита от сверхтоков реализована в каждом из четырёх полюсов — исключает риск перегрева одного из проводников
• Высокая отключающая способность (4,5 кА) — надёжно справляется с аварийными режимами даже в крупных промышленных сетях
• Индикация причины отключения — позволяет быстро диагностировать проблему: утечка или перегрузка
• Поддержка двойного подключения — можно использовать как шину, так и гибкий проводник
• Работоспособность при снижении напряжения до 50 В — отличается от многих аналогов, которые теряют функциональность при просадках

Ограничения применения

• Не предназначен для установки на открытых площадках — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для бытовых помещений с высокой влажностью (ванная, баня) — требует герметичного щита
• Не срабатывает на постоянный ток утечки — только на переменный (AC); для DC нужен другой тип устройства
• Уставка 100 мА не подходит для защиты человека — для этого требуется 30 мА; здесь задача — противопожарная защита
• Широкий форм-фактор (4,9 модуля) требует достаточно места в щите — не подходит для компактных распределителей

Примеры использования

• Главный входной автомат в промышленном щите цеха — защищает всю линию от утечек и перегрузок
• Щит питания группы станков с асинхронными двигателями — класс C срабатывания учитывает пусковые токи
• Распределительный щит насосной станции — предотвращает пожар при пробое изоляции в кабеле
• Система освещения и контроля на складе с высокой запылённостью — благодаря UHL4 и сроку службы 15 лет

Практические советы

• Выбирая АД-14, проверьте глубину щита — минимум 75 мм, чтобы избежать давления на клеммы
• Нейтраль всегда подключайте — без неё устройство не сработает даже при наличии утечки
• Для групповой защиты используйте этот аппарат как главный, а на ответвления — более чувствительные УЗО (30 мА)
• Перед первым включением протестируйте кнопкой “T” — она имитирует утечку и проверяет работоспособность
• Не устанавливайте рядом с источниками тепла — перегрев снижает точность срабатывания
• При замене старого УЗО — учтите, что АД-14 занимает больше места, чем два отдельных аппарата (УЗО+автомат)
