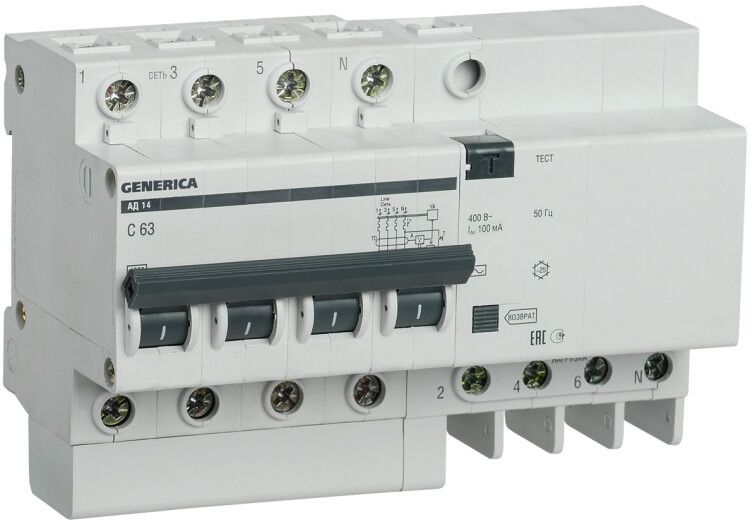

Выключатель автоматический дифференциального тока АД14 4п 63А C 100мА тип AC (8 мод) | MAD15-4-063-C-100 GENERICA IEK

Автоматический дифференциальный выключатель АД14 (бренды GENERICA и IEK, артикул mad15-4-063-c-100) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве на 4 полюса. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

АД14 предназначен для защиты человека от поражения электрическим током при случайном контакте с токоведущими частями. Уставка в 100 мА обеспечивает безопасную реакцию на утечки, которые могут возникнуть из-за повреждения изоляции или неисправности оборудования. Также устройство защищает цепь от перегрузок и коротких замыканий благодаря характеристике срабатывания C.

Используется в системах электроснабжения переменного тока 400 В, 50 Гц — в том числе для групповых линий освещения, силового оборудования, бытовой техники, станков и конвейеров. Особенно актуален там, где есть повышенная опасность поражения током: влажные помещения, кухни, бани, мастерские, производственные участки.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 63 А
• Дифференциальный ток срабатывания: 100 мА
• Количество полюсов: 4 (включая коммутируемый нейтраль)
• Номинальная отключающая способность: 4,5 кА
• Характеристика времятоковой зависимости: C (подходит для нагрузок с пусковыми токами — двигатели, насосы)
• Тип утечки: AC (реагирует на синусоидальные переменные токи утечки)
• Модульная ширина: 7,4 модуля (занимает место в щите)
• Глубина монтажа: 75 мм
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от воды и пыли — требует установки внутри закрытого щита)
• Частота: 50 Гц
• Класс токоограничения: 3 (быстро ограничивает энергию КЗ, снижая риск повреждения проводки)
• Срок службы: 15 лет

Совместимость и монтаж

АД14 монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное пространство глубиной не менее 75 мм. Устройство совместимо со всеми стандартными щитами, соответствующими ГОСТ Р 50030.2.

Учитывайте, что нейтральный проводник коммутируется — он проходит через аппарат и отключается одновременно с фазами. Это важно при подключении: нельзя использовать отдельный ноль вне устройства. Подключение выполняется согласно схеме на корпусе: входные и выходные клеммы четко обозначены.

Безопасность и стандарты

АД14 соответствует требованиям МЭК 61009-1 и ГОСТ Р 50870. Применяет класс токоограничения 3 — обеспечивает высокую степень безопасности при коротком замыкании. Защита IP20 исключает доступ к токоведущим частям при нормальной эксплуатации, но не предназначена для открытой установки.

Преимущества

• Объединённая защита: три функции (утечка, перегрузка, КЗ) в одном устройстве — экономия места в щите
• Коммутируемый нейтраль — повышает безопасность при обслуживании и ремонте
• Характеристика C — устойчив к импульсным нагрузкам, не ложные срабатывания при запуске двигателей
• Класс 3 токоограничения — минимизирует термические и механические воздействия при КЗ
• Долгий срок службы — до 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в сетях постоянного тока — работает только с переменным током AC
• Не подходит для помещений с высокой влажностью или внешней установкой — IP20 не защищает от воды и пыли
• Не реагирует на постоянные или импульсные утечки типа A/B — только на синусоидальные переменные (AC)
• Не рекомендуется для защиты отдельных маломощных приборов — лучше применять с меньшим номиналом (например, 16–25 А)
• Требует точной сборки щита: недостаточная глубина (менее 75 мм) затруднит монтаж и обслуживание

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита линии питания станка с асинхронным двигателем
• Распределительный щит торгового центра — группа освещения и розеток
• Производственный участок с металлообрабатывающим оборудованием
• Подстанция в гаражном кооперативе — защита нескольких потребителей

Практические советы

• Перед первым включением обязательно проверьте кнопку «Тест» — она должна вызывать отключение. Проверяйте её ежемесячно.
• При замене старого автомата убедитесь, что новый АД14 имеет ту же модульную ширину (7,4) и глубину (75 мм) — иначе не поместится в существующий щит.
• Не используйте этот выключатель вместо УЗО + автоматического выключателя — он уже содержит обе функции, но не заменяет более чувствительные устройства (например, 30 мА) для зон с максимальной опасностью.
• При подключении следите за моментом затяжки клемм — переусердствовать нельзя, чтобы не повредить контактные площадки.
• Для сложных систем с несколькими уровнями защиты — устанавливайте АД14 на входе, а более чувствительные УЗО (10–30 мА) — на ответвлениях.
