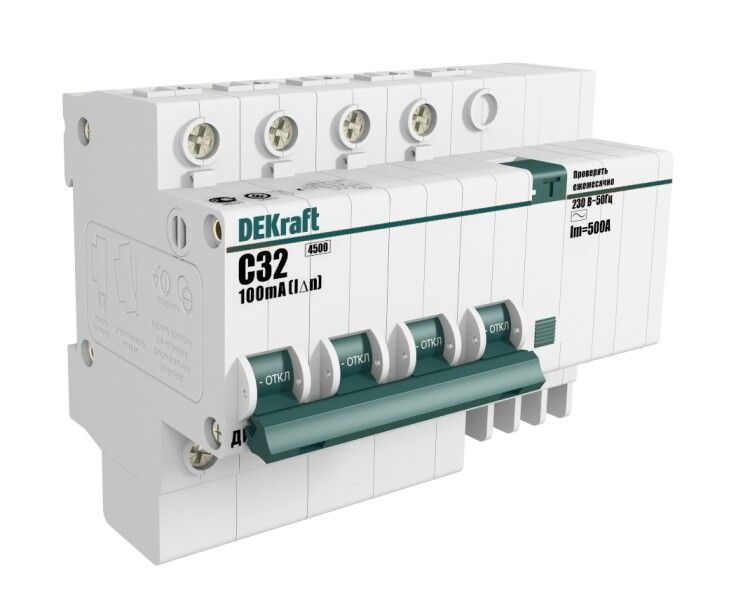

Выключатель автоматический дифференциального тока ДИФ-101 4п 60А C 100мА тип AC (8 мод) | 15035DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — устройство для защиты электросетей от токов утечки и перегрузок. Подходит для промышленного и бытового использования, монтируется на DIN-рейку, рассчитан на 63 А и имеет четырёхполюсную конструкцию с коммутируемым нейтральном проводником.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-101 защищает электрические цепи от двух видов опасностей: токов утечки (например, при прикосновении к токоведущим частям) и сверхтоков (короткое замыкание или длительная перегрузка). Устройство предназначено для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется высокий уровень безопасности — особенно в местах с повышенной влажностью, на участках с мощными потребителями или где есть риск поражения электрическим током.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 63 А (возможно применение вместо 60 А — допуск соответствует стандарту)
• Дифференциальный ток срабатывания: 100 мА — чувствительность достаточна для защиты людей от поражения током, но не слишком реактивна для оборудования с естественной утечкой
• Количество полюсов: 4 — все фазы и ноль коммутируются одновременно
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при КЗ с током до 4500 А
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Характеристика срабатывания: C — оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Ширина: 8 модулей (144 мм)
• Глубина монтажа: 72 мм — требует достаточно места внутри щита
• Максимальное сечение кабеля: 25 мм² — позволяет подключать толстые медные провода
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от пыли и влаги — устанавливается только во внутренних щитах
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +60°C, подходит для неотапливаемых помещений
• Частота: 50/60 Гц — совместим с сетями России, Европы, США
• Тип защиты: электронный блок дифференциальной защиты — требует питания от сети, не сработает при полном отключении напряжения
• Коммутируемый нейтральный проводник: да — ноль размыкается вместе с фазами, повышает безопасность

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью фиксирующего зажима — устройство легко защёлкивается и снимается. Для подключения используются винтовые клеммы, рассчитанные на кабель сечением до 25 мм². Обязательно соблюдать полярность: входные контакты помечены, выходные — свободны. Нулевой проводник обязательно подключается через коммутируемый контакт — игнорирование этого правила снижает эффективность защиты. Устройство совместимо с аксессуарами из серии ВА-101 (например, блоки сигнализации, расцепители), что позволяет расширить функционал щита без замены основного аппарата.

Безопасность и стандарты

Автоматический выключатель дифференциального тока ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 — безопасность низковольтного оборудования
• ТР ТС 020/2011 — электромагнитная совместимость
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 — общие требования к АВДТ
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 — специальные требования для устройств типа AC
• ГОСТ Р 51329-99 / МЭК 61543-95 — методы проверки работоспособности

Соответствие нормам обеспечивает легальное применение в РФ и странах ЕАЭС. Устройство прошло обязательную сертификацию.

Преимущества

• Комбинированная защита: сочетает функции автомата и УЗО в одном корпусе — экономит место в щите
• Коммутируемый ноль: исключает потенциально опасные ситуации при обрыве нейтрали
• Электронный блок защиты: точнее срабатывает на слабые утечки, чем механический аналог
• Широкий диапазон температур: надёжно работает даже в холодных помещениях (склады, гаражи, производственные цеха)
• Поддержка аксессуаров: можно добавить световую индикацию срабатывания или дистанционное отключение

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от преобразователей частоты, LED-драйверов) — реагирует только на переменный ток (тип AC)
• Не сработает при полном отключении напряжения в сети — электронный блок нуждается в питании
• IP20 не обеспечивает защиту от воды и пыли — нельзя устанавливать вне закрытых щитов
• Не рекомендуется использовать в качестве единственного устройства защиты на всей квартире — лучше применять селективную схему с более чувствительными УЗО (10–30 мА) на группах розеток
• При использовании с длинными кабелями или большим числом потребителей возможны ложные срабатывания из-за суммарной утечки — необходимо контролировать общую величину утечки в системе

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии других УЗО 30 мА на ответвлениях)
• Щитовая защита для промышленного оборудования: станков, конвейеров, насосов с двигателями
• Общая защита всего дома или офиса — при условии, что другие группы имеют свои УЗО меньшей чувствительности
• Системы освещения и вентиляции в неотапливаемых помещениях (чердачные щиты, подвалы)

Практические советы

• Проверьте посадочный диаметр кабеля — максимальное сечение 25 мм². Не используйте многожильные провода без наконечников — они могут плохо затянуться
• При установке в старый щит убедитесь, что глубина 72 мм не препятствует закрытию крышки
• Если в сети есть частотники, ИБП или светодиодные драйверы — учтите, что они создают постоянную утечку. Это может вызвать ложные срабатывания. Лучше выбрать АВДТ типа A или B, если таковые доступны
• Рекомендуется тестировать кнопкой “T” один раз в месяц — это проверяет работоспособность электронного блока
• Для селективной защиты: устанавливайте ДИФ-101 на вводе, а на отходящих линиях — УЗО с током утечки 30 мА. Так система будет выбирочно отключать только аварийную ветку
• Не путайте с обычным автоматом — ДИФ-101 не заменяет УЗО, он его содержит, но не подходит для всех задач. Выбирайте его именно тогда, когда нужны и защита от перегрузки, и от утечки в одном аппарате
