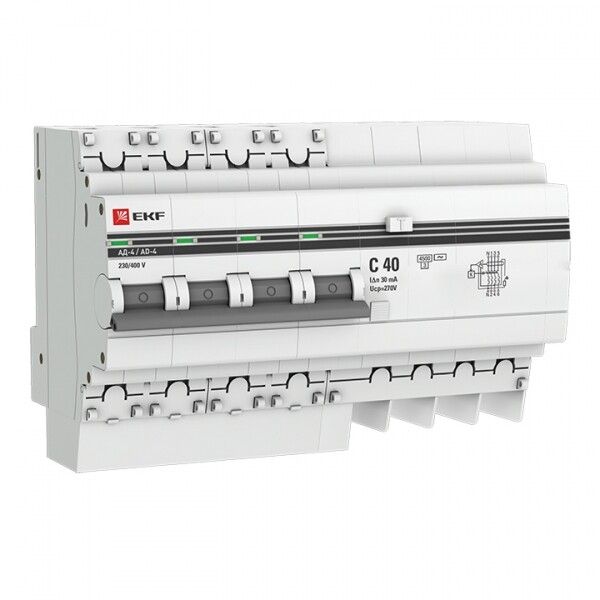

Автоматический выключатель дифференциального тока АД-4 40А 30мА тип C 4.5кА 7.5 модуля от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для защиты групповых цепей в бытовых и промышленных сетях переменного тока 400 В.

Назначение и область применения

АД-4 40А 30мА тип C 4.5кА 7.5 модуля - это комбинированный защитный аппарат, который одновременно выполняет функции автомата и УЗО. Он отключает питание при возникновении:

• утечки тока на землю (более 30 мА) - предотвращает поражение электрическим током;
• перегрузки или короткого замыкания - защищает проводку и оборудование от повреждений.

Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где требуется надёжная защита четырёхпроводных цепей (L1, L2, L3, N). Особенно актуален для зон с повышенной влажностью: кухни, ванные комнаты, насосные, мастерские.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человека.
• Тип срабатывания: AC - реагирует на переменный ток утечки (стандартный вариант для большинства бытовых и промышленных объектов).
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы).
• Количество полюсов: 4 - защищает все три фазы и ноль; ноль отключается при срабатывании.
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В.
• Количество модулей DIN: 7,5 - занимает 7,5 стандартных модулей на рейке (≈135 мм шириной).
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; предназначен для внутренней установки в закрытых щитах.
• Рабочая температура: от -25C до +50C - подходит для неотапливаемых помещений, чердачных щитов, производственных площадок.
• Потери мощности: 4,5 Вт - энергоэффективность при нормальной работе.
• Поперечное сечение провода: 0–25 мм2 - позволяет подключить медные провода любого распространённого сечения.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на проводку.
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные импульсы).
• Нормативный документ: ГОСТ Р50345-1-2010 (МЭК 60898-2-2006) - соответствие международным и российским стандартам.

Совместимость и монтаж

АД-4 40А 30мА тип C 4.5кА 7.5 модуля монтируется на DIN-рейку типа 35 мм. Для установки требуются свободные 7,5 модуля. Устройство совместимо со всеми стандартными щитами, в том числе с глубокими шкафами (глубина установки - 46 мм). Подходит для скрытого монтажа внутри стеновых ниш. Ноль обязательно подключается через клемму, так как он отключается при срабатывании. Присоединение проводов - винтовые зажимы, допускают многожильные и одножильные провода до 25 мм2. Рекомендуется использовать кабель с медными жилами, сечением не менее 6 мм2 для 40 А.

Безопасность и стандарты

АД-4 40А 30мА тип C 4.5кА 7.5 модуля соответствует ГОСТ Р50345-1-2010 и МЭК 60898-2, что гарантирует сертифицированную защиту людей и оборудования. Класс токоограничения 3 и импульсная прочность 6 кВ обеспечивают надёжность даже в условиях нестабильной сети. Отключение нулевого провода исключает опасность сохранения потенциала на оборудовании после аварии. Серия AД-4 pro прошла проверку на соответствие климатическому исполнению УХЛ4 - работает в условиях повышенной влажности и колебаний температур.

Преимущества

• Объединяет два защитных устройства (автомат + УЗО) в одном компактном корпусе - экономит место в щите.
• Отключение нуля при срабатывании - повышает безопасность при ремонтах и авариях.
• Встроенные механизмы защиты от перенапряжений (по данным производителя) - снижают риск выхода из строя подключённой техники.
• Удобная индикация срабатывания - видно, что отключило именно дифференциальный ток, а не перегрузка.
• Совместим с системами TN-S и TN-C-S - универсальное решение для современных и старых сетей.

Ограничения применения

• Не подходит для цепей с постоянным током - только для переменного (AC) 50 Гц.
• IP20 не допускает установку во влажных местах вне щита - необходимо герметичное исполнение щита.
• Не рекомендован для питания высокомощных двигателей (>5,5 кВт) без учёта пусковых токов - возможны ложные срабатывания.
• Не является селективным (не имеет суффикса S); при нескольких уровнях защиты может вызывать массовое отключение - для сложных систем лучше выбрать АД-4S.
• Не предназначен для частот более 50 Гц - не используется в специализированном оборудовании (например, частотных преобразователях).

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, холодильник).
• Щитовая защита этажа в многоэтажном доме - один АД-4 на всю квартиру.
• Цепь питания насосной станции в подвале - защита от утечек и перегрузок.
• Линия питания конвейера или станка в цеху с металлическим корпусом.
• Распределительный щит торгового центра - защита световой и силовой нагрузки.

Практические советы

• Проверьте перед установкой, чтобы ноль был правильно подключен - неверное подсоединение сделает защиту бесполезной.
• При использовании в щитах с несколькими АД-4 соблюдайте принцип селективности: верхний уровень должен иметь больше времени задержки - иначе будет выбивать весь щит.
• Если планируете подключать мощные потребители (электрокотлы, бойлеры), убедитесь, что сечение входного кабеля ≥10 мм2.
• Регулярно тестируйте кнопкой “T” - хотя бы раз в месяц - чтобы убедиться в работоспособности дифзащиты.
• Не используйте этот аппарат вместо главного вводного автомата - он не рассчитан на максимальные токи всей системы.
• Для помещений с высокой запылённостью (цеха, гаражи) применяйте только в закрытых щитах с классом защиты не ниже IP54.
