Автоматический выключатель дифференциального тока 4п 40А 30мA АД-063Про - 7000645 Legrand

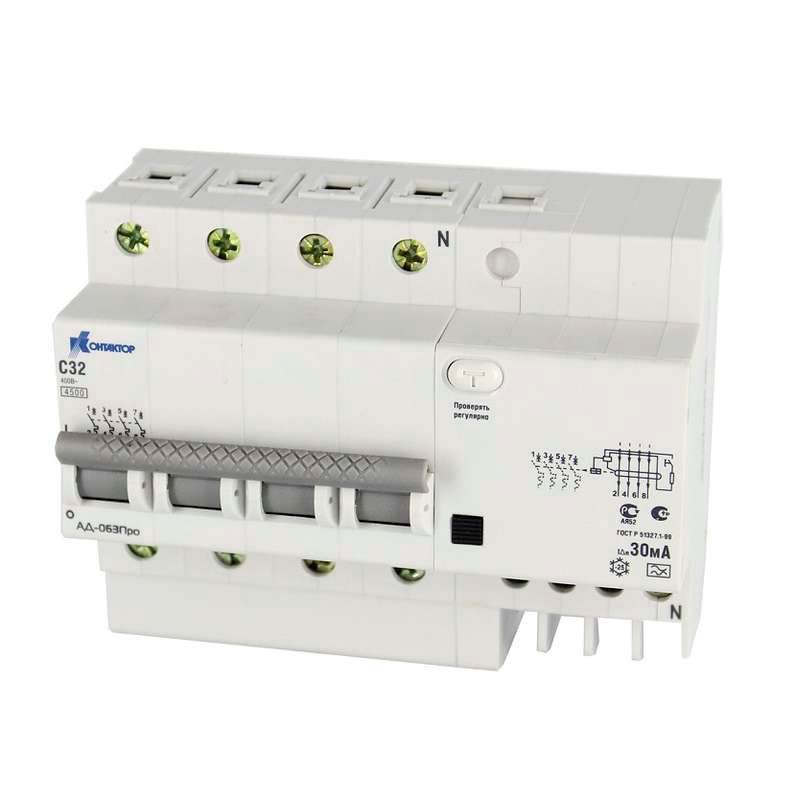

Автоматический выключатель дифференциального тока АД-063Про - устройство защиты от утечек тока на 40 А и 30 мА, предназначенное для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, где сочетаются функции автоматического выключателя и УЗО в одном корпусе.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-063Про защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции или случайном контакте человека с токоведущими частями. Он одновременно выполняет функции защиты от перегрузок и коротких замыканий, а также от дифференциальных токов. Подходит для установки в распределительных щитах жилых домов, офисов, складов и торговых помещений, особенно там, где есть повышенная влажность или риск поражения током - например, на кухнях, в ванных комнатах, мастерских.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современной бытовой техники с выпрямителями);
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно; подходит для трёхфазных систем с нулевым проводом;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380/220 В;
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины;
• Характеристика теплового и электромагнитного расцепителя: C - срабатывает при кратковременных перегрузках до 5–10 крат номинала, подходит для нагрузок с пусковыми токами (электродвигатели, насосы, освещение);
• Род тока: переменный (AC) - не работает с постоянным током;
• Частота: 50 Гц - стандартизировано для российской сети;
• Степень защиты: IP20 - защита от прикосновения пальцев и твердых предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со всеми стандартными распределительными щитами;
• Количество модулей: 7,5 - занимает 7,5 стандартных модулей на рейке (обычно один модуль = 17,5 мм);
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и относительной влажности до 90%, подходит для неотапливаемых помещений в средней полосе России;
• Степень загрязнения: 2 - рассчитан на обычные условия без пылевых отложений и конденсата на контактных поверхностях.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-063Про монтируется на стандартную DIN-рейку в распределительном щите. Для правильного подключения необходимо соблюдать полярность: входные клеммы - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Ноль обязательно проходит через устройство - его отключение при срабатывании является частью защиты. Монтаж возможен только в сухих, хорошо вентилируемых шкафах. Не рекомендуется устанавливать рядом с источниками тепла или в местах с высокой вибрацией. Устройство не имеет внешних клемм для подключения дополнительных модулей - только базовая версия.

Безопасность и стандарты

Автоматический выключатель дифференциального тока АД-063Про соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, что гарантирует соответствие европейским стандартам IEC 61009. Применение типа A позволяет надёжно работать с оборудованием, использующим импульсные источники питания - компьютеры, LED-освещение, инверторы, зарядные устройства. Отключение происходит менее чем за 0,3 секунды при достижении порога 30 мА, что соответствует требованиям безопасности для предотвращения электротравм.

Преимущества

• Объединяет два функционала - защиту от перегрузок/коротких замыканий и от утечек тока - снижает количество устройств в щите;
• Тип A обеспечивает надёжную защиту против утечек от современной электроники, в отличие от более старых типов AC;
• Четыре полюса позволяют полностью отключать и фазы, и ноль - исключает потенциально опасные ситуации с оставшимся напряжением на нулевом проводе;
• Высокая отключающая способность (4,5 кА) делает её подходящей для объектов с ограниченной мощностью подводящих линий;
• Климатическое исполнение УХЛ3 позволяет использовать в большинстве регионов РФ без дополнительного обогрева щита.

Ограничения применения

• Не применяется в сетях с постоянным током - только переменный (AC) 50 Гц;
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или в сырых зонах без защиты;
• Не подходит для цепей с высоким уровнем помех или постоянными импульсными утечками - может давать ложные срабатывания;
• Не имеет тестовой кнопки с визуальной индикацией состояния - проверку следует выполнять вручную с помощью внешнего тестера;
• Не совместим с системами TN-C - требуется наличие отдельного PE и N проводников (TN-S или TT).

Примеры использования

• Защита группы розеток в ванной комнате квартиры - предотвращает удар током при использовании бритвы или стиральной машины;
• Щит на этаже офисного здания - защищает несколько рабочих мест с компьютерами, принтерами и другим IT-оборудованием;
• Электрощит на складе с конвейерами и насосами - обеспечивает защиту от пробоя изоляции в двигателях;
• Подключение к трехфазной линии 380 В с нулём - например, для питания станков, вентиляционных систем, освещения производственных площадей.

Практические советы

• При замене убедитесь, что новый автоматический выключатель дифференциального тока АД-063Про имеет те же параметры - особенно тип A и 30 мА - чтобы сохранить уровень безопасности;
• Проверьте посадочные размеры: 7,5 модуля - убедитесь, что в вашем щите достаточно места;
• При подключении нулевого провода не смешивайте его с другими группами - каждый дифавтомат должен иметь свою независимую нейтраль;
• Проверяйте работоспособность устройства ежемесячно - нажмите кнопку “T” (если она есть) или используйте специальный тестер утечки;
• Не устанавливайте этот автомат вместо основного вводного автомата - он служит для защиты отдельных групп, а не всего дома;
• Если в щите уже установлены другие УЗО - убедитесь, что нет дублирования защиты, чтобы избежать селективных отказов.
