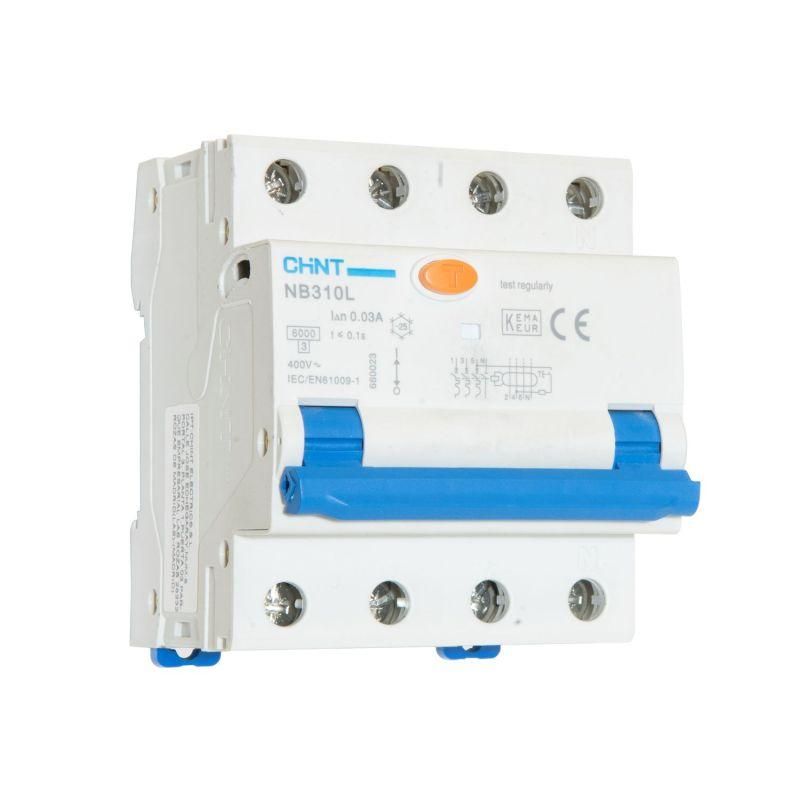

Выключатель автоматический дифференциального тока 4п (3P+N) C 40А 30мА тип A 6кА NB310L/3N (R) CHINT 660017

Автоматический выключатель дифференциального тока NB310L/3N (R) от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока, что делает его универсальным решением для четырёхполюсных сетей 400 В. Номинальный ток 40 А и тип срабатывания C позволяют использовать NB310L/3N (R) в условиях высоких пусковых токов, характерных для оборудования с двигателями.

Назначение и область применения

Автоматический выключатель дифференциального тока NB310L/3N (R) защищает человека от поражения электрическим током при косвенном прикосновении, а также предотвращает возгорание из-за утечек тока в проводке. Подходит для установки в щитах жилых домов, офисов, производственных помещений и других объектов с трёхфазными сетями 400 В. Применяется там, где есть оборудование с переменным током, требующее одновременной защиты всех фаз и нейтрали - например, насосы, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Номинальный ток: 40 А
• Тип дифференциального тока: A - чувствителен к переменному и пульсирующему постоянному току утечки (например, от частотных преобразователей, светодиодных драйверов)
• Номинальный ток утечки: 30 мА - уровень, при котором происходит отключение для защиты жизни человека
• Количество полюсов: 4 (3P+N) - отключаются все три фазы и нейтраль
• Номинальное напряжение: 400 В (переменный ток, 50/60 Гц)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды
• Ширина по модулям: 4 (занимает 4 модуля на DIN-рейке, 72 мм)
• Рабочий температурный диапазон: от -25 C до +40 C
• Механическая износостойкость: 10 000 циклов включения/выключения
• Электрическая износостойкость: 2 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NB310L/3N (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода, что соответствует современным нормам безопасности. Все четыре полюса (три фазы и нейтраль) отключаются одновременно, включая нейтраль - это важно для соблюдения требований ПУЭ при использовании в системах TN-S и TN-C-S. Для правильной установки необходимо учитывать посадочные размеры: ширина 72 мм, глубина - около 80 мм. Убедитесь, что в щите достаточно места для этого устройства и возможного последующего расширения.

Безопасность и стандарты

NB310L/3N (R) соответствует международным стандартам IEC 61009-1 и IEC 61009-2-1, которые регламентируют требования к автоматическим выключателям дифференциального тока. Конструкция - электромеханическая, то есть работает без внешнего питания, что повышает надёжность даже при аварийных ситуациях. Отключение нейтрали гарантирует полное отсоединение потребителя от сети, снижая риск потенциала на корпусах оборудования. Индикатор положения контактов позволяет визуально определить, находится ли выключатель во включенном или отключенном состоянии.

Преимущества

• Защита типа A - эффективна против утечек от современных устройств (ИБП, LED-освещение, частотники), в отличие от более старых типов AC
• Отключение нейтрали - исключает опасность сохранения потенциала после срабатывания
• Высокая механическая и электрическая долговечность - подходит для интенсивного использования
• Компактная форма (4 модуля) - экономит место в распределительных щитах
• Встроенный тест-кнопка - позволяет легко проверять исправность без специнструментов

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц
• Степень защиты IP20 не допускает установку в сырых, пыльных или открытых помещениях - требуется внутренняя установка в закрытые щиты
• Не рекомендуется для защиты цепей с высоким уровнем помех (например, мощные инверторы без фильтров), поскольку может вызывать ложные срабатывания
• Не подходит для нагрузок выше 40 А - при необходимости большей мощности следует выбирать другую модель

Примеры использования

• Щитовая группа на этаже многоквартирного дома - защита розеточных групп с бытовой техникой
• Производственный участок с CNC-станками, насосами и вентиляторами - совмещённая защита от КЗ, перегрузки и утечек
• Общественные здания: кафе, бассейны, спортивные клубы - где повышен риск поражения током
• Системы освещения с LED-драйверами - тип A обеспечивает надёжную работу при наличии пульсирующего тока утечки

Практические советы

• Проверяйте работоспособность NB310L/3N (R) ежемесячно через кнопку «Тест». Это обязательное требование ПУЭ и гарантирует готовность к срабатыванию в экстренной ситуации
• При проектировании щита учитывайте, что устройство занимает 4 модуля - планируйте запас на будущие расширения
• Не используйте этот выключатель вместо обычного автомата - он не заменяет защиту от перегрузки, а дополняет её
• Если в системе используется несколько таких устройств, убедитесь, что они согласованы по времени срабатывания - чтобы избежать селективных отказов
• Для сложных систем можно заказать дополнительные аксессуары: вспомогательный контакт XF9 для сигнализации или расцепитель S9/V9 для удалённого отключения
