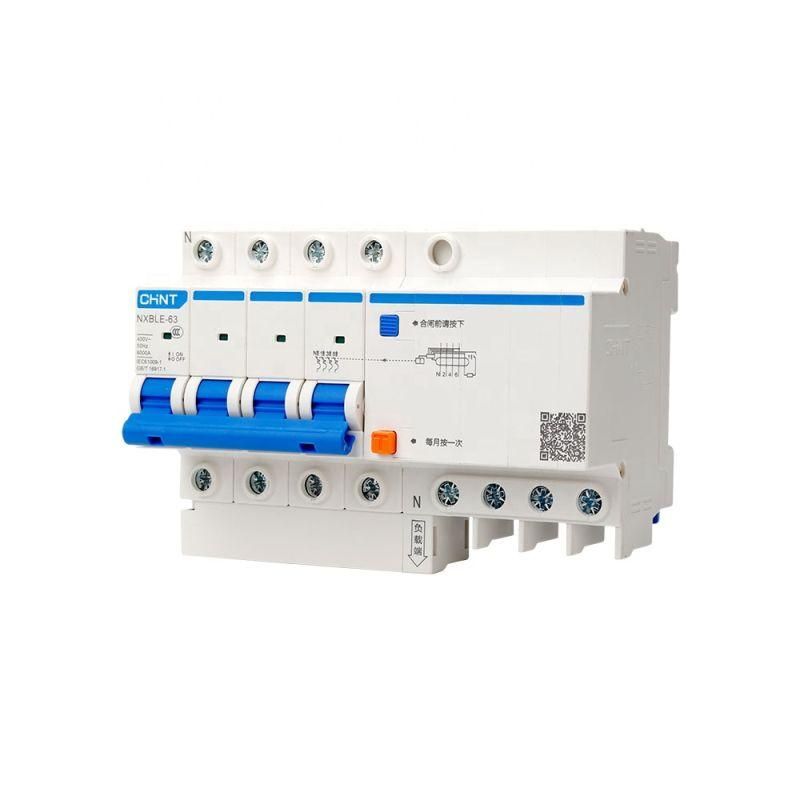

Выключатель автоматический дифференциального тока NXBLE-63 4P C40 30mA тип AC 6kA (R) | 982161 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 40 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в четырёхпроводных сетях 400 В. Этот аппарат серии NXBLE-63 от CHINT применяется в жилых, коммерческих и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также для предотвращения возгораний, вызванных утечками тока. Он защищает цепи с четырьмя проводниками: три фазы и ноль. Подходит для установки в щитах квартир, офисов, производственных участков, насосных станций, конвейеров и другого оборудования, требующего надёжной дифференциальной защиты.

Технические характеристики

• Номинальный ток: 40 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на переменный ток утечки, включая синусоидальные и импульсные
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок со средними пусковыми токами (например, двигатели, светильники)
• Количество полюсов: 4P - защищает все три фазы и нейтраль одновременно
• Отключение незащищённой нейтрали: да - нулевой провод размыкается при срабатывании, повышая безопасность
• Напряжение импульсной прочности: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Ширина по модулям: 7,5 (занимает 7,5 модулей на DIN-рейке)
• Рабочая температура: от -25 C до +70 C - работает в холодных и жарких условиях

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - это соответствует правилам безопасности и удобству сборки щитов. Нейтраль подключается к специальному зажиму, который размыкается при срабатывании. Устройство совместимо с другими компонентами серии NXBLE-63, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и др.). Для установки требуется свободное место в щите: минимум 7,5 модулей. Не рекомендуется использовать в местах с постоянными механическими воздействиями или высокой влажностью - степень защиты IP20 не предусматривает защиту от брызг и пыли.

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям международных стандартов IEC 61009-1 и IEC 60947-2. Отключение нейтрали при срабатывании снижает риск оставления фазного потенциала на оборудовании. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к переходным процессам в сети. Электронная система дифференциальной защиты гарантирует точность срабатывания даже при слабых утечках.

Преимущества

• Отключение нейтрали при утечке - исключает опасность сохранения напряжения на корпусах оборудования
• Высокая отключающая способность (6 кА) - надёжно защищает от крупных КЗ в промышленных сетях
• Характеристика «C» - оптимальна для смешанных нагрузок с пусковыми токами (двигатели, трансформаторы)
• Индикация положения контактов - видимый сигнал «ON/OFF» позволяет легко определить состояние аппарата
• Высокая механическая износостойкость (20 000 циклов) - долгий срок службы при частых операциях включения/выключения

Ограничения применения

NXBLE-63 (R) не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли. Не подходит для цепей с постоянным током или пульсирующим постоянным током утечки - тип AC реагирует только на переменный. Не следует применять в средах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или влажностью >95%). Также не рекомендуется для защиты цепей с высоким фоновым током утечки (более 10–15 мА), так как возможны ложные срабатывания.

Примеры использования

• Щитовая квартиры - защита розеточных групп в ванной, кухне, бане
• Производственный участок - питание станков с металлообработкой, где есть риск пробоя изоляции
• Конвейерная линия - защита трёхфазных двигателей с нулём
• Офисный комплекс - распределение питания по этажам с учётом требований ПУЭ

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - она проверяет исправность дифференциального механизма
• Проверяйте работу NXBLE-63 (R) ежемесячно через кнопку «Тест» - это обязательное требование нормативов
• При проектировании щита учитывайте посадочные размеры: 7,5 модулей = ~135 мм
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный модуль AL-X1
• Не устанавливайте несколько дифавтоматов на одну линию - это может привести к селективному отказу
• При замене старого автомата сверьте номиналы: 40 А, 30 мА, 4P - должны точно соответствовать проекту
