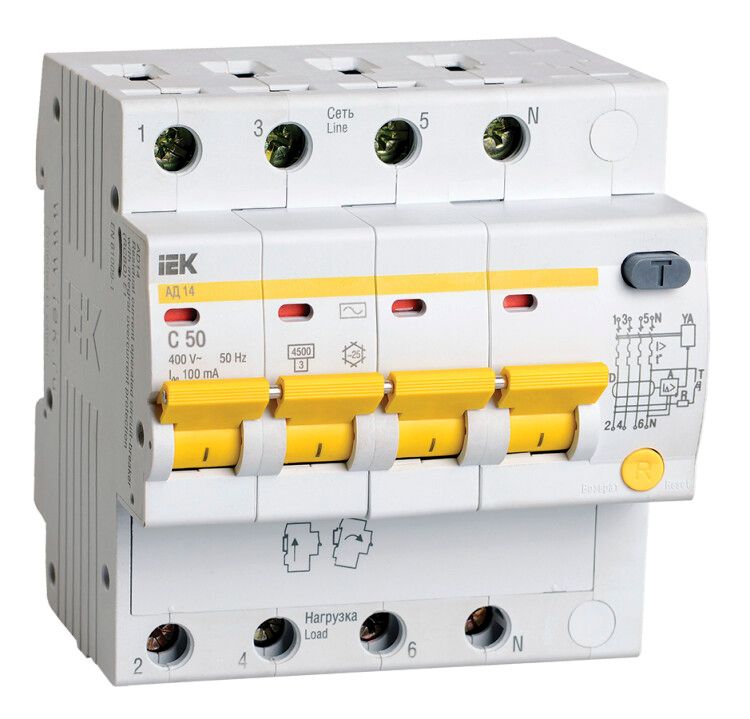

Выключатель автоматический дифференциального тока 4п C 50А 100мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-050-C-100

Автоматический выключатель дифференциального тока АД14 (АД-14, ГСИ) от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий в промышленных сетях. Модель АД14 совмещает функции УЗО и автомата в одном устройстве, что упрощает монтаж и повышает безопасность.

Назначение и область применения

АД14 применяется в трёхфазных промышленных электросетях с напряжением 400 В и частотой 50 Гц. Он защищает оборудование и персонал от:

• поражения электрическим током при прикосновении к токоведущим частям (утечка ≥100 мА);
• возгорания из-за утечек через повреждённую изоляцию;
• перегрузок и коротких замыканий благодаря характеристике срабатывания C.

Подходит для установки на производственных линиях, станках, распределительных щитах, насосных станциях и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины, срабатывает при опасности для жизни или возгорания.
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (стандартно для промышленных систем).
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В.
• Количество полюсов: 4 - защищает все фазы и нейтраль; нейтраль коммутируется, что исключает риск остаточного потенциала.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при максимальном КЗ в промышленной сети.
• Характеристика срабатывания: C - оптимальна для промышленных нагрузок с пусковыми токами (электродвигатели, компрессоры).
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Модульная ширина: 4,9 модуля - занимает место в щите, соответствующее 4,9 × 17,5 мм = ~85,8 мм.
• Глубина монтажа: 72,1 мм - важно учитывать при проектировании корпуса щита.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности, но без прямого воздействия осадков.
• Стандарты: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010 - соответствие российским нормам безопасности.

Совместимость и монтаж

АД14 монтируется на DIN-рейку типа 35 мм, как стандартные автоматы. Подключение возможно как гибкими проводами, так и шинами - допускается двойное присоединение на входе/выходе, что удобно при организации сборки шинных групп.

Обязательно проверьте посадочные размеры: глубина 72,1 мм должна укладываться в свободное пространство щита. Для правильной работы требуется чёткая фиксация на рейке и плотное затягивание зажимов кабелей до 35 мм2. Нейтральный проводник обязательно подключается - отключение нейтрали при срабатывании исключает опасность остаточного напряжения.

Безопасность и стандарты

АД14 соответствует требованиям ГОСТ Р 51326.1 и 51326.2.1, которые регламентируют работу устройств защитного отключения. Индикация срабатывания по дифференциальному току позволяет оперативно диагностировать причину отключения. Отличие от обычных УЗО - наличие защиты от сверхтоков в каждом полюсе, что делает его полноценным заменителем пары “автомат + УЗО”.

Преимущества

• Комбинированная защита: одно устройство выполняет роль УЗО и автоматического выключателя.
• Защита всех четырёх полюсов - включая нейтраль, что повышает безопасность в сложных сетях.
• Высокая отключающая способность (4,5 кА) - подходит для промышленных точек с большими токами КЗ.
• Двойное присоединение - упрощает сборку шинных систем без переходников.
• Сохранение работоспособности при падении напряжения до 50 В - важное преимущество для автономных систем.

Ограничения применения

• Не предназначены для открытой установки - степень защиты IP20 требует герметичного щита.
• Не рекомендуется для сетей с постоянными импульсными утечками (например, частотные преобразователи) - возможны ложные срабатывания.
• Тип AC не реагирует на постоянные утечки - не подходит для систем с выпрямителями или DC-устройствами.
• Не используется в помещениях с классом загрязнения выше 2 - превышение может вызвать пробои между контактами.

Примеры использования

• Щит питания группы станков на заводе - защита от КЗ и утечек в трёхфазной сети.
• Распределительный щит насосной станции - предотвращение пожара из-за увлажнения изоляции.
• Цеховая линия с электродвигателями - сочетание характеристики C и 50 А позволяет выдерживать пусковые токи.
• Система освещения промзоны с металлическими светильниками - защита от прикосновения к корпусу при пробое.

Практические советы

• Выбирая АД14, убедитесь, что номинальный ток нагрузки не превышает 50 А - лучше иметь запас 10–15 %.
• При использовании в щитах с ограниченной глубиной - учтите 72,1 мм, не забывая про зазоры для проводов.
• Проверяйте целостность нейтрали перед первым включением - её отключение приведёт к отказу устройства.
• Периодически тестируйте кнопкой «T» - хотя срок службы 15 лет, механический износ всё же возможен.
• Для систем с частотными преобразователями используйте УЗО типа B - АД14 здесь не подойдёт.
