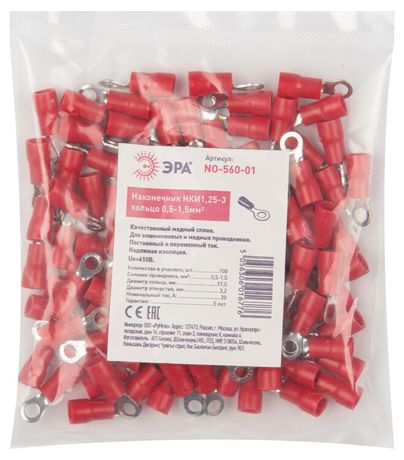

Аксессуары для клемм ЭРА NO-560-01 Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (100 шт) | Б0041438

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (100 шт) NO-560-01 от ЭРА предназначен для надёжного оконцевания медных проводов сечением 0,5–1,5 мм2 и последующего подключения через болтовые зажимы. Этот тип наконечника часто применяется в распределительных щитах, пультах управления и на оборудовании с частой заменой или обслуживанием соединений.

Назначение и область применения

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (100 шт) NO-560-01 используется для создания прочного и долговечного контакта между медным проводом и болтом или шпилькой. Подходит для ситуаций, когда требуется регулярное демонтирование соединения - например, при проверке, ремонте или модификации цепей. Применяется в бытовых, промышленных и автоматизированных системах: панелях управления, силовых щитках, станках, конвейерах, осветительных установках.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр отверстия кольца: 3 мм
• Форма контактной части: кольцевая (для фиксации болтом)
• Материал: медь - обеспечивает высокую проводимость и термостойкость
• Покрытие: лужёное - защищает от окисления, улучшает пайку и снижает переходное сопротивление
• Изоляция: поливинилхлорид (ПВХ), красного цвета - предотвращает случайные замыкания
• Максимальный допустимый ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Гильза: длинная форма - повышает механическую прочность соединения
• Соответствует стандарту DIN 46228

Совместимость и монтаж

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (100 шт) NO-560-01 совместим с болтами и шпильками диаметром 3 мм. Для монтажа необходимо использовать пресс-клещи с матрицей, подходящей для изолированных наконечников. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточно плотная опрессовка вызывает перегрев, слишком сильная - повреждает изоляцию. После монтажа проверьте герметичность соединения: изоляция должна плотно прилегать к жиле, без зазоров.

Безопасность и стандарты

Наконечник НКИ1,25-3 кольцо 0,5-1,5мм (100 шт) NO-560-01 соответствует требованиям стандарта DIN 46228, который гарантирует безопасную работу при температуре до +105 C и устойчивость к механическим нагрузкам. Лужёное покрытие снижает риск коррозии в условиях повышенной влажности. Красная изоляция позволяет легко идентифицировать проводник по цвету, что важно при сборке сложных схем.

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной изоляции после монтажа
• Лужёная медь увеличивает срок службы контакта и снижает вероятность нагрева
• Длинная гильза обеспечивает лучшую механическую устойчивость при вибрациях
• Удобная упаковка - 100 штук в одной партии, идеально для серийного монтажа
• Стандартное соответствие DIN упрощает замену на аналоги других производителей

Ограничения применения

Не применять для алюминиевых проводов - материал наконечника рассчитан только на медь. Максимальный ток 19 А не следует превышать даже кратковременно - возможен перегрев изоляции. Не использовать в средах с постоянным воздействием открытого пламени или агрессивными химическими веществами - ПВХ-изоляция не выдерживает таких условий. Диаметр отверстия 3 мм не подходит для болтов большего размера - выбирайте другой тип наконечника.

Примеры использования

• Подключение клеммных колодок в распределительном щите
• Запитка двигателей малой мощности через болтовые зажимы
• Монтаж реле и контакторов в панелях автоматизации
• Соединение проводов в осветительных устройствах с частым обслуживанием
• Фиксация заземляющих проводников на шины

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину гильзы - лишняя изоляция внутри гильзы снижает качество контакта
• Используйте только инструмент для изолированных наконечников - обычные клещи могут повредить ПВХ
• Проверяйте усилие опрессовки: качественный контакт не должен шататься на болте
• Храните наконечники в сухом месте - хотя они лужёные, длительная влажность может вызвать помутнение покрытия
• При комплектации щита используйте цветовую маркировку: красный - фаза, но всегда сверьтесь с проектом
