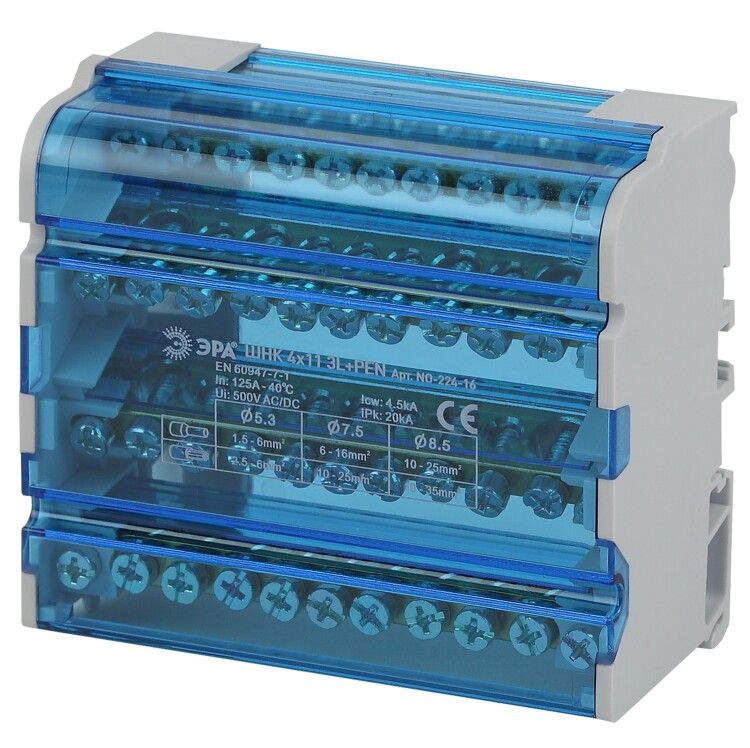

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х11 3L+PEN NO-224-16 ЭРА - компактное устройство для организации распределения нулевого, защитного и фазных проводников в электрощитах. Объединяет до 11 проводников в одном корпусе, обеспечивая надёжное соединение и удобный доступ для проверки и обслуживания.

Назначение и область применения

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х11 3L+PEN NO-224-16 ЭРА предназначена для сборки и распределения нейтральных (N), защитных (PE) и фазных (L) проводников в распределительных щитах. Подходит для использования в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах управления оборудованием, системах автоматизации.

Технические характеристики

• Количество контактов: 11 (4 модуля - 3 фазы + PEN)
• Напряжение: до 380 В
• Максимальный ток: 125 А
• Сечение подключаемых проводников: 1,5–16 мм2
• Материал шин: латунь Л56
• Корпус: самозагасающий полиамид с антипиренами (не поддерживает горение)
• Диаметр отверстий для входящих проводов: 6,7,5 мм
• Диаметр отверстий для отходящих проводов: 4,5 мм
• Прижимные винты: оцинкованная сталь, скруглённая форма - предотвращают повреждение жил
• Крепление: DIN-рейка 35 мм и монтажная панель

Совместимость и монтаж

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х11 3L+PEN NO-224-16 ЭРА совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается одним движением - фиксируется защёлкой. Для монтажа на панель предусмотрены крепёжные отверстия. Передняя крышка снабжена маркировкой: указано, сколько проводов можно подключить к каждому контакту, что ускоряет планирование и снижает риск ошибок.

Подключение: провода вставляются в отверстия и затягиваются винтом. Входные провода - до 16 мм2, отходящие - до 10 мм2 (по диаметрам отверстий). Не допускается использование проводов с сечением менее 1,5 мм2 - они не будут надёжно зажаты.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Прозрачная крышка защищает от случайного прикосновения к токоведущим частям. Все металлические части изолированы друг от друга, исключая замыкание между фазами и PEN. Соответствует нормам для внутреннего монтажа в электроустановках до 1000 В переменного тока.

Преимущества

• Объединяет три функции - N, PE и L - в одном устройстве, экономя место в щите
• Изоляция между шинами предотвращает пробой и короткое замыкание
• Прозрачная крышка даёт возможность визуально контролировать состояние соединений без вскрытия
• Скруглённые винты не перекусывают жилы даже при переутяжении
• Латунные шины обеспечивают низкое переходное сопротивление и долгий срок службы

Ограничения применения

• Не предназначен для внешней установки - не имеет защиты IP
• Не рассчитан на постоянную нагрузку выше 125 А - превышение вызывает перегрев
• Запрещено использовать с проводниками меньше 1,5 мм2 - не будет надёжного контакта
• Не рекомендуется применять в средах с высокой влажностью, агрессивными газами или пылью без дополнительной герметизации

Примеры использования

• Распределительный щит многоквартирного дома - объединение всех нулевых и заземляющих проводов от квартир
• Щит управления насосной станцией - сборка фаз и PEN перед подключением к автоматам
• Промышленный щит с несколькими потребителями - централизованное распределение N/PE после вводного автомата
• Аксессуар для модульных щитов типа “ЭРА” - идеально сочетается с автоматами и УЗО того же бренда

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - особенно отходящих, которые должны подходить под отверстия 4,5 мм (до ~10 мм2)
• Не используйте одновременно максимальное число проводов на каждом контакте - лучше оставить запас для будущих изменений
• При подключении нескольких проводов к одному зажиму - скручивайте их в один пучок, не перегибая жилы
• Проверяйте затяжку винтов через год после установки - латунь слегка “оседает”, и контакт может ослабнуть
• Для больших проектов - выбирайте несколько таких шин вместо одной большой, чтобы упростить диагностику и ремонт
