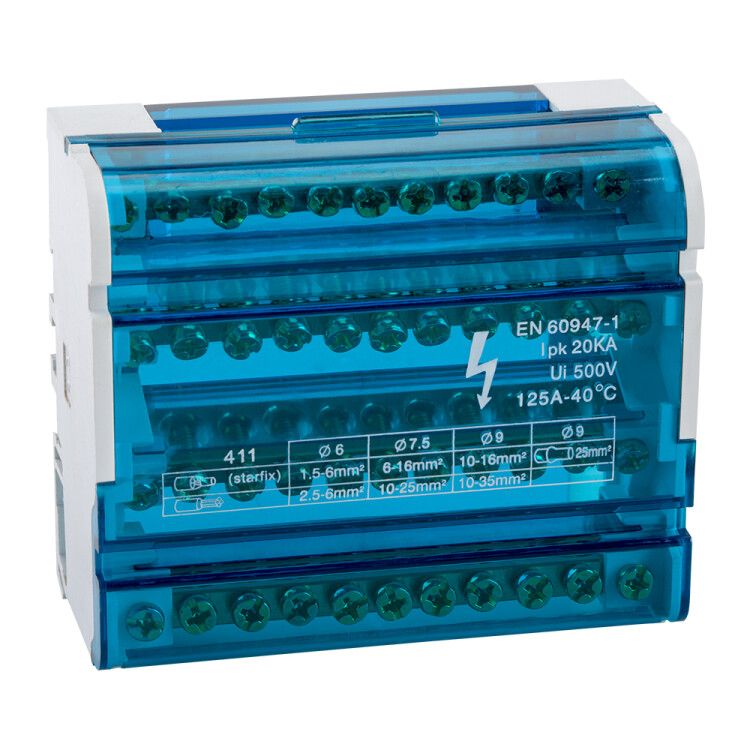

Шина "N" нулевая на DIN-рейку в корпусе-4х11групп | 143229 КЭАЗ

Шина нулевая на DIN-рейку в корпусе 4х11 групп от КЭАЗ (артикул 143229) предназначена для надёжного и компактного распределения нулевых проводников в электрощитах. Эта модель объединяет четыре изолированные нулевые шины в одном корпусе, что упрощает сборку щита и снижает риск ошибок при подключении.

Назначение и область применения

Шина нулевая на DIN-рейку в корпусе 4х11 групп используется для соединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Применяется в системах переменного и постоянного тока с напряжением до 400 В. Подходит для установки в жилых, коммерческих и промышленных объектах - например, в этажных щитах, распределительных пунктах, автоматизированных линиях и станках.

Технические характеристики

• Количество нулевых шин в корпусе: 4
• Количество зажимов на каждую шину: 11
• Общее количество доступных подключений: 44
• Максимальный расчетный ток: 125 А
• Номинальное напряжение: до 400 В
• Тип крепления: DIN-рейка 35 мм
• Стандарт: ГОСТ Р 50827 (МЭК 670)
• Тип изделия: шины нулевые в корпусе

Совместимость и монтаж

Шина нулевая на DIN-рейку в корпусе 4х11 groups совместима со всеми типами DIN-реек шириной 35 мм. Устанавливается легко - фиксируется защёлками без инструментов. Для подключения используются винтовые зажимы с открытыми контактными площадками. Максимальная площадь сечения провода - до 35 мм2 (по стандарту ГОСТ). Все зажимы имеют одинаковый момент затяжки - рекомендуется использовать отвертку с предельной крутящий моментом около 1,5–2,0 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827 (МЭК 670), обеспечивающим безопасную работу в условиях повышенной нагрузки. Корпус выполнен из самозатухающего термостойкого пластика, выдерживающего температуру до +120 C. Разделение между четырьмя шинами обеспечивает гальваническую изоляцию, исключающее перекрестные замыкания. Наличие N-шины позволяет применять изделие в системах TN-S и TN-C-S.

Преимущества

• Компактность: четыре шины в одном корпусе экономят место в щите
• Высокая плотность подключений: 11 точек на шину позволяют подключить много кабелей без удлинителей
• Чёткая визуальная разметка: каждая шина отделена, что уменьшает вероятность путаницы при обслуживании
• Поддержка стандарта: соответствие ГОСТ Р 50827 гарантирует долговечность и безопасность
• Рекомендовано проектировщиками: наличие отметки “Рекомендованный проектный ассортимент” означает одобрение для массового использования в проектах

Ограничения применения

• Не предназначен для подключения проводов сечением более 35 мм2 - возможна потеря контакта
• Не рассчитана на ток выше 125 А - превышение вызывает нагрев и повреждение зажимов
• Не следует использовать в средах с высокой запылённостью без дополнительной защиты (корпус IP20)
• Запрещено применять в качестве основной шины PE в системах TT без проверки потенциала

Примеры использования

• Этажный распределительный щит многоквартирного дома - подключение нулей от всех квартир
• Щит управления конвейерной линии - объединение нулевых проводов от нескольких двигателей
• Аварийное освещение - распределение N-проводника от UPS
• Автоматизация производства - подключение датчиков и контроллеров с общим нулём

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть зажима
• Используйте метки или бирки на каждом проводе - особенно важно при работе с 44 подключениями
• При необходимости увеличить число подключений - используйте перемычки с подходящим сечением, но не перегружайте одну шину свыше 11 проводов
• Проверяйте герметичность корпуса после установки - если щит находится во влажном помещении, дополнительно уплотните входы кабелей
