Аксессуары для клемм NO-224-17 ЭРА Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN | Б0043935

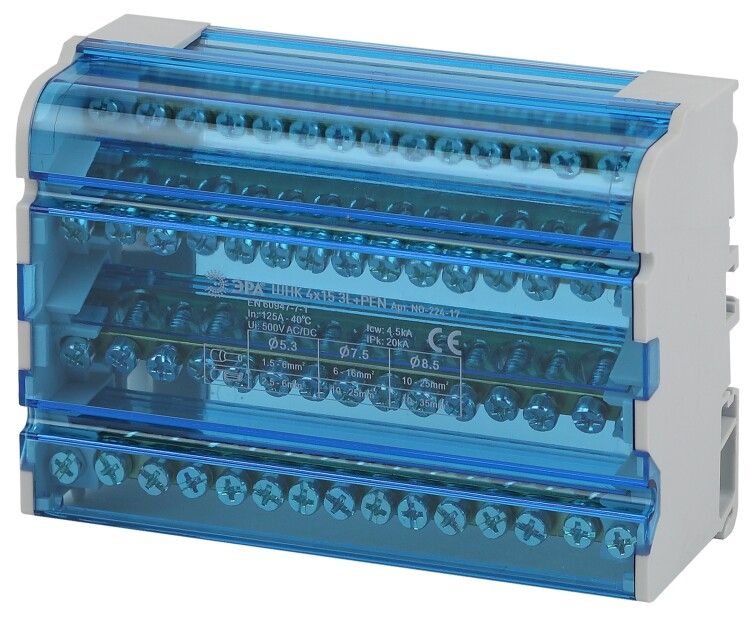

Шина на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN NO-224-17 ЭРА предназначена для распределения нулевого, защитного и фазных проводников в распределительных щитах. Благодаря защищённому корпусу и надёжным контактам, этот кросс-модуль обеспечивает безопасное и компактное соединение до 15 проводов одновременно.

Назначение и область применения

Шина ШНК 4х15 3L+PEN NO-224-17 ЭРА используется для коммутирования и распределения трёхфазной сети 380 В с выделенным нулевым (N) и защитным заземляющим (PE) проводниками. Подходит для установки в силовых, осветительных и автоматизированных щитах — например, на производствах, в жилых домах, офисах и объектах инфраструктуры. Каждый кросс-модуль заменяет несколько отдельных шин, уменьшая громоздкость сборки.

Технические характеристики

• Количество контактов: 15 (по 5 на каждую из трёх фаз + N + PE)
• Рабочее напряжение: до 380 В переменного тока
• Максимальный допустимый ток: 125 А
• Сечение подключаемых проводов: 1,5–16 мм²
• Количество модулей: 15 (занимает 15 стандартных модулей на DIN-рейке)
• Материал контактов: высококондуктивная латунь
• Изолирующий корпус: самозатухающий пластик (V-0 по UL 94)
• Защита: IP20 (защита от прикосновений, но не от воды и пыли)

Совместимость и монтаж

Шина ШНК 4х15 3L+PEN NO-224-17 ЭРА совместима с DIN-рейкой стандарта EN 60715 (35 мм). Устанавливается одним из двух способов:

• На DIN-рейку — фиксируется защёлкой, как стандартный модуль;
• На стенку щита — через два крепёжных отверстия с винтами M4 (при необходимости жесткой фиксации вне рейки).

Подключение проводов осуществляется винтовыми зажимами. Для надёжного контакта используйте наконечники типа НШВИ или НШВИ-2, особенно при сечении более 10 мм². Не перетягивайте винты — момент затяжки не регулируется, достаточно плотного прилегания.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материалы корпуса имеют класс горючести V-0 — самозатухание после удаления источника пламени. Латунные контакты обеспечивают стойкость к окислению и термическим нагрузкам. Прозрачная крышка позволяет контролировать состояние подключений без вскрытия устройства.

Преимущества

• Объединяет три функциональные шины (L, N, PE) в одном корпусе — экономит место в щите
• Удобство диагностики благодаря прозрачной крышке
• Высокая механическая прочность и долговечность латунных контактов
• Готовое решение вместо сборки из нескольких отдельных шин
• Совместима с большинством типов автоматических выключателей и УЗО

Ограничения применения

• Не предназначен для работы во взрывоопасных средах
• Не имеет защиты от брызг и пыли — не применяется в открытых или сырых помещениях без дополнительной герметизации
• Максимальный ток 125 А — не подходит для цепей выше этого значения (например, главные вводы крупных объектов)
• Не рассчитана на частые отключения/переподключения — рекомендовано постоянное подключение

Примеры использования

• Распределение фаз, нуля и заземления в этажном щите многоквартирного дома
• Подключение групповой автоматики на производстве (станки, насосы, конвейеры)
• Формирование нулевой и заземляющей шин в щите управления системой вентиляции
• Альтернатива сборке из трёх отдельных шин в условиях ограниченного места

Практические советы

• Перед монтажом проверьте соответствие сечения проводов — не менее 1,5 мм² и не более 16 мм²
• При использовании многожильных проводов обязательно примените наконечники
• Не смешивайте провода разных цветов на одной фазе — соблюдайте цветовую маркировку L1/L2/L3/N/PE
• При установке на DIN-рейку убедитесь, что крепление защёлки полностью зафиксировано — слышится характерный щелчок
• Для обслуживания отключите питание и снимите крышку — доступ к винтам остаётся даже при закрытом корпусе
• Шина ШНК 4х15 3L+PEN NO-224-17 ЭРА — оптимальна для проектов с 10–15 ответвлениями. При большем числе точек используйте параллельные модули.
