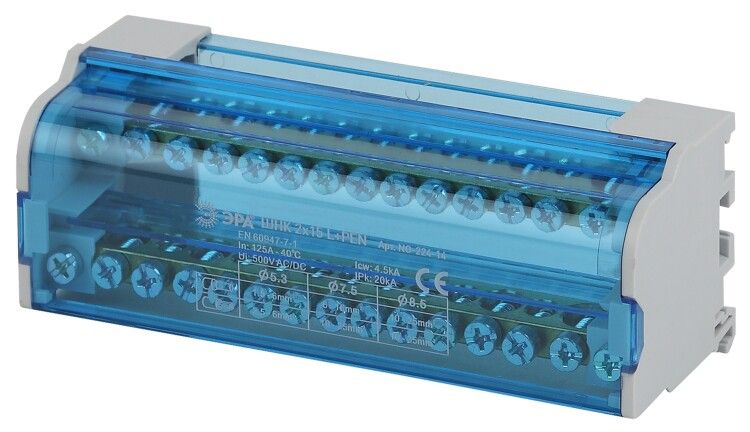

Аксессуары для клемм NO-224-14 ЭРА Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х15 L+PEN | Б0043932

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х15 L+PEN от ЭРА предназначены для компактного и надёжного распределения фазных, нулевых и защитных проводников в электрощитах. Этот кросс-модуль сочетает в себе три шины - L, N и PE - в одном герметичном корпусе, упрощая сборку и обслуживание распределительных устройств.

Назначение и область применения

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х15 L+PEN используются для объединения входящих и выходящих проводников в распределительных щитах. Подходят для монтажа в жилых, коммерческих и промышленных объектах - например, в этажных щитках, щитах автоматизации, системах управления оборудованием. Особенно эффективны там, где требуется минимизация числа проводов и удобный доступ к соединениям.

Технические характеристики

• Номинальное напряжение: 380 В
• Максимальный рабочий ток: 125 А
• Количество полюсов: 3 (L, N, PE)
• Количество модулей: 15
• Максимальное сечение подключаемого провода: 25 мм2
• Материал шин: латунь Л56
• Размеры сечения шин: 8×12 мм
• Диаметр отверстий для входящих проводов: 6–7,5 мм
• Диаметр отверстий для отходящих проводов: 4,5 мм
• Материал корпуса: самозагасающий полиамид с антипиренами
• Крепление: на DIN-рейку 35 мм и монтажную панель
• Защита от прикосновений: да (прозрачная крышка)

Совместимость и монтаж

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х15 L+PEN совместимы со всеми стандартными DIN-рейками 35 мм. Установка выполняется одним движением - корпус фиксируется на рейке без дополнительных креплений. Также возможно крепление на плоскую поверхность через отверстия в основании. Прозрачная крышка легко открывается и закрывается, позволяя выполнять подключение и проверку без демонтажа. На лицевой стороне нанесена маркировка: указано, сколько проводов можно подключить к каждому контакту - это снижает риск ошибок при монтаже.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Все металлические части изолированы друг от друга, предотвращая замыкания между фазами, нулем и заземлением. Прижимные винты имеют скруглённую форму - это исключает повреждение жил проводов при затяжке. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не рассчитана на воздействие воды или пыли вне корпуса.

Преимущества

• Объединяет три функциональные шины (L, N, PE) в одном модуле - экономит место в щите
• Латунные шины обеспечивают низкое переходное сопротивление и долговечность
• Прозрачная крышка позволяет контролировать состояние соединений без вскрытия
• Изоляция между шинами предотвращает пробои и короткие замыкания
• Стандартные размеры отверстий подходят для большинства типов проводов

Ограничения применения

Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - корпус не имеет защиты выше IP20. Не рекомендуется использовать для токов выше 125 А - превышение нагрузки вызывает перегрев и деформацию контактов. Для проводов сечением более 25 мм2 потребуется использование других решений - данные отверстия не позволят их вставить. Не следует применять в цепях постоянного тока с напряжением выше 380 В - изделие рассчитано только на переменный ток.

Примеры использования

• Распределительный щит многоквартирного дома - объединение всех нулевых и заземляющих проводов от квартир
• Щит управления насосной станцией - сборка фаз, нуля и заземления от нескольких двигателей
• Автоматизированный участок производства - компактное распределение питания для датчиков и исполнительных механизмов
• Замена старых перемычек в щитке - вместо множества одиночных проводов используется один модуль

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - входящие должны иметь диаметр до 7,5 мм, отходящие - до 4,5 мм
• Не используйте силовые инструменты при затяжке винтов - достаточно легкого усилия рукой; переусилие повредит контакт
• При подключении нескольких проводов к одному зажиму - убедитесь, что они одного типа и сечения
• При использовании в щитах с высокой плотностью оборудования - учтите габариты ШНК 2х15 L+PEN и выделите достаточное пространство вокруг него для вентиляции
• Артикул б0043932 - это точный идентификатор для заказа запасных или аналогичных модулей в будущем
