Шина на DIN-рейку в корпусе (кросс-модуль) 4х15 | 11-2304-15 REXANT MEET

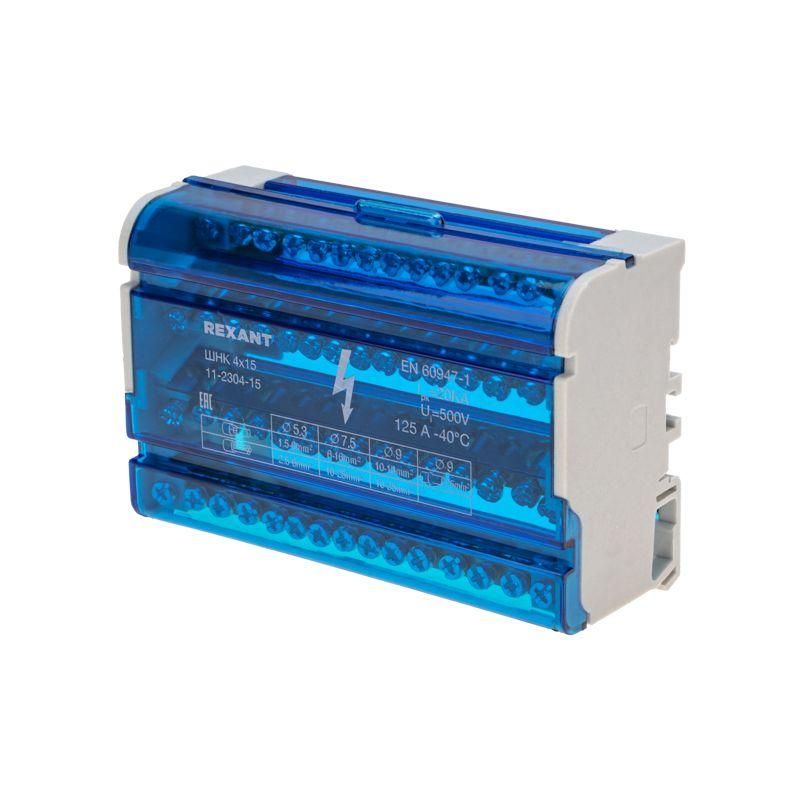

Шина на DIN-рейку в корпусе (кросс-модуль) 4х15 от REXANT - это защищённое распределительное устройство для коммутации нулевых, заземляющих и фазных проводников в электрощитах. Артикул 11-2304-15 обеспечивает надёжное соединение до 60 проводов сечением 1,5–35 мм2 при токе до 125 А.

Назначение и область применения

Шина на DIN-рейку в корпусе (кросс-модуль) 4х15 предназначена для централизованного подключения множества проводов в распределительных щитах. Подходит для сборки силовых, осветительных и автоматических щитов в жилых, промышленных и коммерческих объектах. Используется для организации PEN, PE и N-шин, а также для группировки фазных проводов. Применяется там, где требуется упорядоченная и безопасная коммутация - например, в щитах управления насосами, конвейерами, системами вентиляции.

Технические характеристики

• Количество контактных точек: 60 (по 15 на каждую из четырёх шин)
• Диапазон сечений проводников: 1,5 – 35 мм2 - поддерживает медные и многожильные провода стандартной зачистки
• Максимальный рабочий ток: 125 А - рассчитана на нагрузки до уровня типовой автоматической защиты 63 А на каждой фазе
• Материал контактов: электротехническая латунь - обеспечивает низкое переходное сопротивление и долговечность
• Корпус: самозатухающий пластик - устойчив к перегреву и горению, соответствует требованиям V-0 по UL94
• Защита IP20 - предотвращает случайный доступ к токоведущим частям пальцами, но не герметична
• Монтаж: на DIN-рейку типа TS35/7,5 или TS35/15; возможно крепление на плоскую поверхность через отверстия в основании

Совместимость и монтаж

Шина на DIN-рейку в корпусе (кросс-модуль) 4х15 совместима со всеми стандартными DIN-рейками шириной 35 мм. Установка происходит путём защёлкивания на рейку - никаких инструментов не требуется. Для крепления на стену или панель используйте четыре отверстия в нижней части корпуса. Провода зачищаются на 8–10 мм, затягиваются отвёрткой с моментом до 0,5 Нм - переусердствовать нельзя, чтобы не повредить латунные контакты. Все 4 шины внутри корпуса гальванически изолированы друг от друга - можно использовать как отдельные группы. Обязательно проверьте соответствие сечения провода заявленному диапазону: менее 1,5 мм2 - риск плохого контакта, более 35 мм2 - невозможность ввода.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, что снижает риск распространения пламени при аварии. Материал контактов соответствует ГОСТ 10434 - обеспечивает стабильность при температурных колебаниях. Шина прошла внутренние испытания REXANT на нагрев при максимальном токе и механическую прочность. Соответствует требованиям IEC 60947-7-1 для распределительных шин. Не имеет сертификации CE - продукция ориентирована на рынок СНГ, но соответствует базовым нормам безопасности.

Преимущества

• Закрытый корпус исключает случайное прикосновение к токоведущим элементам - безопаснее открытых шин
• Изолированная задняя панель предотвращает замыкание на металлический щит
• Чёткое разделение на 4 группы - удобно для распределения фаз, N и PE
• Высокая плотность контактов - 60 точек на одном модуле экономят место в щите
• Латунные контакты обеспечивают длительный срок службы даже при частых подключениях

Ограничения применения

• Не предназначен для постоянного тока выше 125 А - превышение вызывает перегрев и деформацию контактов
• Не работает во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендована для внешних установок - степень защиты IP20 не защищает от влаги и пыли
• Не допускается использование с алюминиевыми проводами - материал контактов несовместим с оксидацией алюминия
• Не подходит для частых отключений - не является выключателем, только распределителем

Примеры использования

• Распределение нуля (N) между 15 автоматами в квартирном щите
• Объединение заземления (PE) всех розеточных групп в офисном здании
• Фазирование трёхфазного питания к нескольким пускателям на производстве
• Подключение датчиков и контроллеров к единому источнику питания в системах автоматизации

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 и 35 мм2 в одной шине может привести к неравномерному нагреву
• При использовании многожильных проводов обязательно примените наконечники - они предотвращают заплетание и улучшают контакт
• Не забудьте оставить свободное пространство вокруг шины - необходима вентиляция для отвода тепла
• При комплектации щита с большим числом шин - учитывайте посадочные размеры: ширина модуля 112,5 мм, высота 100 мм
• Артикул 11-2304-15 от REXANT - оптимальный выбор, когда нужна компактная, закрытая и надёжная шина вместо нескольких одиночных
