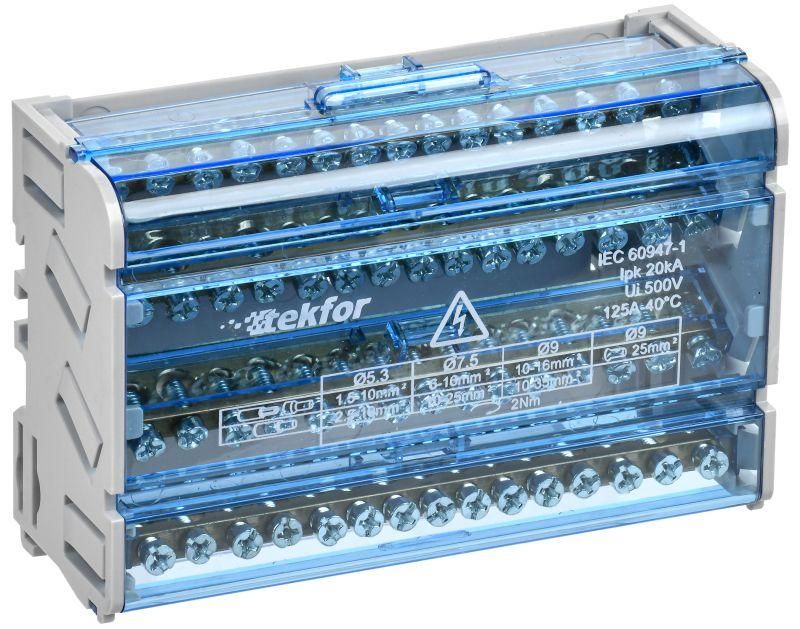

Шины на DIN-рейку (кросс-модуль) ШНК 4х15 3L+PEN TEKFOR IEK TF-DN10-4-15-125

Шины на DIN-рейку (кросс-модуль) ШНК 4х15 3L+PEN от IEK - это компактная нулевая шина с четырьмя полюсами, предназначенная для организации надёжного соединения проводов в распределительных щитах. Модель tf-dn10-4-15-125 обеспечивает комбинированное подключение трёх фаз и PEN-проводника, что делает её универсальным решением для современных систем заземления.

Назначение и область применения

ШНК 4х15 3L+PEN используется для создания централизованной точки подключения нулевых и защитных проводников в электрических щитах. Подходит для установки в жилых, офисных и промышленных объектах, где требуется разделение N и PE-проводников или использование системы TN-C-S. Применяется в щитах автоматического ввода резерва (АВР), групповых распределительных щитах (ГРЩ), а также в устройствах защиты и управления.

Технические характеристики

• Количество полюсов: 4 - три для фазных проводников и один для PEN-проводника
• Максимальный рабочий ток: 125 А
• Сечение подключаемых проводов: от 1,5 до 35 мм2
• Тип шины: нулевая с вынесенным PEN-проводником
• Материал контактов: медно-цинковый сплав ЛС59 (латунь с содержанием меди ≥58%)
• Корпус: негорючий самозатухающий пластик
• Монтаж: на DIN-рейку типа TS35

Совместимость и монтаж

ШНК 4х15 3L+PEN совместима со всеми стандартными DIN-рейками шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных креплений не требует. Для подключения используются винтовые зажимы с моментом затяжки, соответствующим сечению провода. Каждый контакт имеет маркировку L1–L3 и PEN. Напряжение питания - до 400 В переменного тока. Не рекомендуется использовать в цепях постоянного тока.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Материал корпуса устойчив к возгоранию и не распространяет пламя. Конструкция предотвращает случайное замыкание между полюсами благодаря увеличенным воздушным зазорам и изоляционным перегородкам. Все металлические части имеют антикоррозийную обработку.

Преимущества

• Высокая проводимость за счёт латуни с содержанием меди более 58%
• Удобство монтажа: все четыре контакта расположены в одном модуле, экономят место в щите
• Надёжность соединений: винтовые зажимы обеспечивают плотный контакт без необходимости сварки или опрессовки
• Стабильность при длительной нагрузке: способна работать на максимальном токе 125 А без перегрева
• Защита от внешних воздействий: негорючий корпус снижает риск возгорания при аварии

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности без дополнительной герметизации щита
• Запрещено применять в сетях с напряжением выше 400 В переменного тока
• Не подходит для подключения проводов меньше 1,5 мм2 - возможен слабый контакт
• Не является устройством защиты - не заменяет автоматические выключатели или УЗО
• Не допускается одновременная установка нескольких таких шин на одной DIN-рейке без учёта тепловыделения

Примеры использования

• Подключение нулевых проводников от группы освещения и розеток в квартирном щите
• Объединение PEN-проводника после входного автомата в домашнем щите по схеме TN-C-S
• Распределение нуля на несколько автоматических выключателей в промышленном щите станка
• Формирование общей нулевой шины в распределительном пункте торгового центра

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калиброванный ключ для точной затяжки винтов
• При использовании многожильных проводов применяйте наконечники НШВИ - это повысит надёжность контакта
• Учитывайте посадочный размер: шина занимает 4 модуля (72 мм) на DIN-рейке - запланируйте место заранее
• Не смешивайте эту шину с другими типами (например, только N или только PE) в одном ряду - сохраняйте логическую раздельность
• После сборки щита сделайте контрольную проверку всех соединений - особенно важна затяжка на PEN-полюсе
