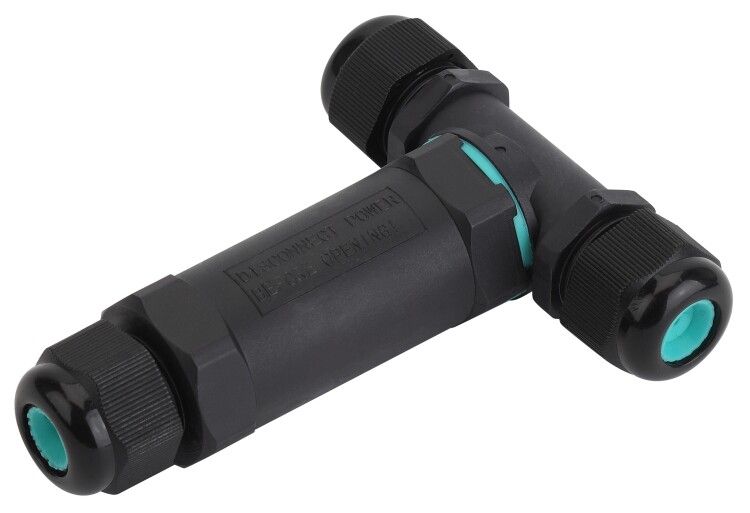

Аксессуары для клемм NO-224-20 ЭРА Коннектор кабельный T-образный IP68 3-Pin | Б0043938

Коннектор кабельный T-образный IP68 3-Pin NO-224-20 от ЭРА предназначен для надёжного и герметичного ответвления трёхпроводного кабеля в условиях повышенной влажности, подземной прокладки или на улице. Его компактная конструкция и высокая степень защиты делают его удобным решением для сложных сред, где важна долговечность соединения.

Назначение и область применения

Коннектор кабельный T-образный IP68 3-Pin NO-224-20 используется для создания ответвлений в кабельных сетях, где необходимо сохранить герметичность и целостность изоляции. Подходит для подключения оборудования, работающего во влажной или агрессивной среде: уличные фонари, насосы, системы вентиляции, освещение в тоннелях, подземные кабельные переходы.

Технические характеристики

• Тип соединения: резьбовое - обеспечивает плотное и надёжное закрепление без дополнительных креплений
• Количество контактов и жил: 3 - позволяет передавать три провода (фаза, ноль, земля) через одно соединение
• Номинальное напряжение: 660 В - безопасно применять в бытовых и промышленных сетях до 660 В переменного тока
• Номинальный ток: 42 А - выдерживает нагрузки типичные для мощных потребителей (например, насосы, светильники с HID-лампами)
• Диапазон сечений кабеля: 0,5–4 мм2 - совместим с медными кабелями от тонких до средних сечений
• Диаметр основного и ответвительного кабеля: 4–6 мм - оптимально подходит для кабелей с внешним диаметром в этом диапазоне
• Степень защиты: IP68 - полностью защищён от пыли и способен работать под водой длительное время
• Метод монтажа: на поверхность - крепится болтами или хомутами к стене, щиту, раме

Совместимость и монтаж

Коннектор кабельный T-образный IP68 3-Pin NO-224-20 рассчитан на кабели с номинальным сечением 0,5–2,5 мм2 как для основной линии, так и для ответвления. Для монтажа:

• Зачистите концы кабелей на 8–10 мм
• Вставьте основной кабель в центральный вход, два ответвительных - в боковые выходы
• Затяните резьбовые зажимы равномерно - не перетягивайте, чтобы не повредить изоляцию
• Установите корпус на плоскую поверхность с помощью крепёжных отверстий

Не используйте для гибких многожильных кабелей без предварительной запрессовки наконечниками - возможен контактный нагрев.

Безопасность и стандарты

Коннектор соответствует требованиям к герметизации и электробезопасности для устройств класса IP68. Материалы корпуса - термостойкий полиэстер и латунные контакты с никелевым покрытием, что исключает окисление даже при постоянном воздействии влаги. Соответствует международным нормам для электрооборудования в тяжёлых условиях эксплуатации.

Преимущества

• Герметичность IP68 - работает под водой, в сырых помещениях, под землёй
• Одновременное соединение трёх проводов - снижает количество точек подключения
• Резьбовой механизм - не требует сварки, пайки или специальных инструментов
• Компактный размер - легко помещается в ограниченном пространстве
• Высокая механическая прочность - устойчив к вибрациям и ударным нагрузкам

Ограничения применения

• Не предназначен для кабелей с сечением более 4 мм2 - риск перегрева и потери герметичности
• Не рекомендован для частого изгиба кабеля в месте соединения - может возникнуть усталостная деформация
• Не использовать в средах с агрессивными химикатами (кислоты, растворители) - материал корпуса не устойчив к ним
• Не заменяет распределительную коробку - не имеет внутреннего пространства для коммутационных элементов

Примеры использования

• Подключение трёх уличных светильников к одному кабелю питания
• Ответвление кабеля для датчиков движения в подземном паркинге
• Соединение кабелей вентиляционных установок, установленных на открытых площадках
• Обустройство сети освещения в теплицах с высокой влажностью воздуха

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля 4–6 мм - слишком толстый кабель не войдёт, слишком тонкий будет люфтить
• Используйте кабель с двойной изоляцией - он лучше держит форму при затяжке
• После сборки проверьте герметичность: попробуйте осторожно надуть соединение - если воздух не проходит, всё правильно
• Для долговечности - регулярно осматривайте места крепления на предмет коррозии и ослабления резьбы
• Коннектор кабельный T-образный IP68 3-Pin NO-224-20 от ЭРА - идеально сочетается с другими изделиями серии ЭРА для наружной прокладки
