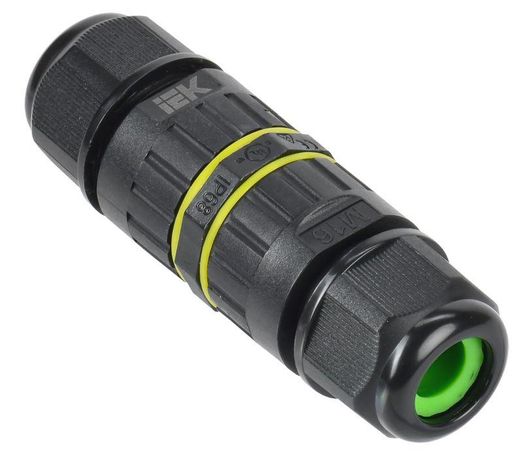

Коннектор кабельный герметичный WTP-302 3 PIN IP68 | UWC20-I-D175-3-68 IEK

Коннектор кабельный герметичный WTP-302 3 PIN IP68 от IEK предназначен для надёжного и защищённого соединения кабелей в условиях повышенной влажности, пыли и внешних воздействий. Этот герметичный коннектор используется там, где важна долговечность и безопасность электропитания — например, на улице, в подземных коллекторах или на промышленном оборудовании.

Назначение и область применения

Коннектор WTP-302 3 PIN IP68 применяется для соединения и распределения электрических цепей, требующих полной защиты от воды и пыли. Подходит для установки в местах, где обычные соединения недопустимы — на открытых площадках, в транспорте, на фасадах зданий, в системах освещения, насосных станциях и автоматизированных линиях.

Технические характеристики

• Количество контактов: 3 (6 жил — три входа и три выхода)
• Напряжение: до 450 В
• Сечение провода: 0,5–1,5 мм² для основного и ответвительного кабеля
• Диаметр кабеля: 3,5–10 мм (основной и ответвительный)
• Тип подключения: винтовой зажим — позволяет плотно фиксировать проводники без сварки или пайки
• Степень защиты: IP68 — полностью герметичен, выдерживает длительное погружение в воду и исключает попадание пыли
• Материал: безгалогенный состав — при возгорании не выделяет токсичных газов
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

WTP-302 совместим с одножильными и многожильными медными кабелями указанного сечения. Для монтажа необходимо:

• Зачистить изоляцию с концов кабелей на 8–10 мм
• Вставить кабели в соответствующие каналы — основной и ответвительный
• Закрутить винты до упора — проверить надёжность фиксации легким потягиванием
• Убедиться, что кабель не перегнут внутри корпуса — радиус изгиба должен быть не менее 5× диаметра кабеля

Не используйте инструменты с острыми кромками — можно повредить внутренние уплотнители. Герметизация достигается за счёт резьбового соединения корпуса и специальных силиконовых колец — не допускайте их смещения при сборке.

Безопасность и стандарты

Коннектор WTP-302 3 PIN IP68 изготовлен в соответствии с требованиями к безопасности электрооборудования для работы во влажных и запылённых средах. Материалы соответствуют нормам RoHS — отсутствие галогенов снижает риск образования ядовитых веществ при нагреве. Применяется в системах, где важна экологическая безопасность.

Преимущества

• Высокая степень защиты IP68 — работает даже под водой
• Простота монтажа — не нужны паяльник, опрессовка или термоусадка
• Устойчивость к температурным перепадам и химическим воздействиям
• Герметичная конструкция предотвращает окисление контактов
• Подходит для постоянной эксплуатации вне помещений

Ограничения применения

• Не предназначена для подключения кабелей с сечением более 1,5 мм² — возможен перегрев и потеря контакта
• Не рекомендуется использовать в средах с постоянным механическим давлением (например, под тяжёлыми плитами)
• Срок службы 5 лет — после этого времени следует заменить, особенно при частых температурных циклах
• Не подходит для высокочастотных сигналов — только для силовой сети 450 В

Примеры использования

• Подключение уличных светильников в городской сети
• Соединение кабелей в канализационных колодцах
• Распределение питания между датчиками на конвейере
• Обвязка насосов в системах водоотведения
• Монтаж в сельскохозяйственных объектах — теплицы, животноводческие комплексы

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 3,5–10 мм; слишком тонкий кабель может болтаться, слишком толстый — деформирует уплотнитель
• Используйте один и тот же тип кабеля для основного и ответвительного участка — различия в материале или жесткости могут вызвать утечку
• После сборки протестируйте герметичность: поместите коннектор в ёмкость с водой на 10 минут — пузырьки указывают на брак
• При работе в холодном климате — перед установкой согрейте коннектор до комнатной температуры, чтобы силиконовые кольца сохранили эластичность
• Артикул uwc20-i-d175-3-68 — сохраняйте его при заказе запчастей; оригинальные уплотнители и винты доступны только через официальные каналы IEK
