Аксессуары для клемм NO-224-47 ЭРА Клемма компактная серии 413 с рычагом, 3 отверстия, 0,5-4 мм2 (у | Б0043965

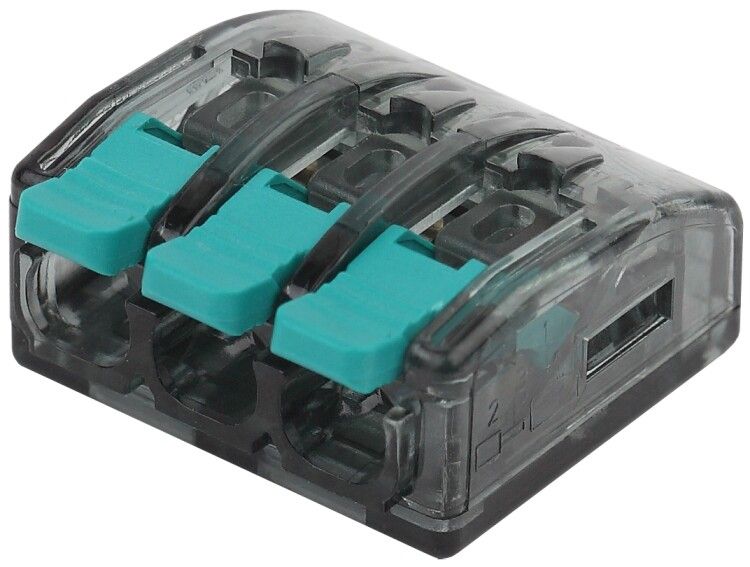

Клемма строительно-монтажная компактная серии 413 с рычагом, 3 отверстия, 0,5–4 мм2 (упаковка 100 шт.) - это надёжное решение для быстрого и многоразового соединения медных проводников в распределительных коробках, щитах и на объектах строительства и монтажа. Бренд ЭРА предлагает эту модель как удобную альтернативу классическим клеммам с уменьшенными габаритами и прозрачным корпусом для контроля качества соединения.

Назначение и область применения

Клемма строительно-монтажная компактная серии 413 с рычагом используется для присоединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока 50 Гц до 400 В. Применяется в жилых и коммерческих помещениях, на производствах, в системах освещения, автоматизации и управляемых устройствах. Особенно эффективна там, где требуется часто менять или проверять соединения - например, при тестировании оборудования или ремонте.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,8 – 2,25 мм
• Количество контактов: 3
• Тип зажима: плоско-пружинный с рычагом
• Способ монтажа: втычной (без инструментов)
• Материал корпуса: самозатухающий термостойкий пластик
• Цвет: прозрачный

Совместимость и монтаж

Клемма строительно-монтажная компактная серии 413 с рычагом совместима только с медными проводниками - алюминий и другие металлы использовать нельзя. Монтаж выполняется без инструментов:

1. Снимите изоляцию с провода точно по меткам на корпусе (не больше и не меньше).
2. Поднимите рычаг до упора.
3. Вставьте подготовленный провод в нужное гнездо до упора.
4. Опустите рычаг - он зафиксирует провод пружинным механизмом.

Рычаг обеспечивает равномерное давление на контактную пластину, снижает риск плохого контакта. После фиксации можно легко вынуть провод - достаточно снова поднять рычаг.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала - при перегреве или возгорании материал не поддерживает горение. Напряжение 400 В и ток 32 А соответствуют требованиям для бытовых и промышленных сетей. Однако клемма не предназначена для работы в условиях повышенной влажности, открытых площадках или воздействии химических сред - она не имеет защиты IP.

Преимущества

• Компактные размеры - экономят место в распределительных коробках и щитах.
• Прозрачный корпус - позволяют визуально проверить правильность ввода провода и целостность контакта.
• Многоразовое использование - провод можно заменить без повреждения клеммы.
• Быстрая установка - не нужны отвёртки, бокорезы или пассатижи.
• Удобство для слаботочных и силовых цепей - один тип клеммы подходит для обоих случаев.

Ограничения применения

• Не допускается применение с алюминиевыми, медно-алюминиевыми или покрытыми оксидами проводами.
• Не предназначен для внешней установки - отсутствует защита от пыли и влаги (IP00).
• Запрещено превышать максимальное сечение 4 мм2 - это вызывает перегрев и выход из строя.
• Не рекомендовано для постоянных нагрузок выше 32 А - возможен нагрев и деформация контактов.
• Не следует использовать в местах с высокими механическими нагрузками или вибрацией - рычаг может случайно открыться.

Примеры использования

• Подключение светильников в распределительной коробке квартиры.
• Ответвление проводов для розеток на участке монтажа электропроводки.
• Присоединение датчиков и исполнительных устройств в системах автоматизации.
• Временные соединения при диагностике оборудования на заводе.
• Объединение нескольких проводов в одном месте вместо скрутки с изолентой.

Практические советы

• Перед монтажом всегда проверяйте глубину зачистки провода - она должна совпадать с отметками на корпусе клеммы.
• Избегайте перегрузки одного гнезда несколькими проводами - каждое отверстие рассчитано на один проводник.
• Если провод слишком тонкий (например, 0,5 мм2), убедитесь, что он полностью вошёл в гнездо - иначе контакт будет нестойким.
• При использовании в плотном монтаже учитывайте, что клемма занимает около 15 мм по ширине - планируйте расположение соседних элементов.
• Храните упаковку закрытой - пыль внутри может затруднить работу механизма рычага.
• Клемма строительно-монтажная компактная серии 413 с рычагом, 3 отверстия, 0,5–4 мм2 (арт. б0043965) идеальна для массового монтажа - 100 штук в упаковке снижают расходы на закупку и обеспечивают запас на случай потерь.
