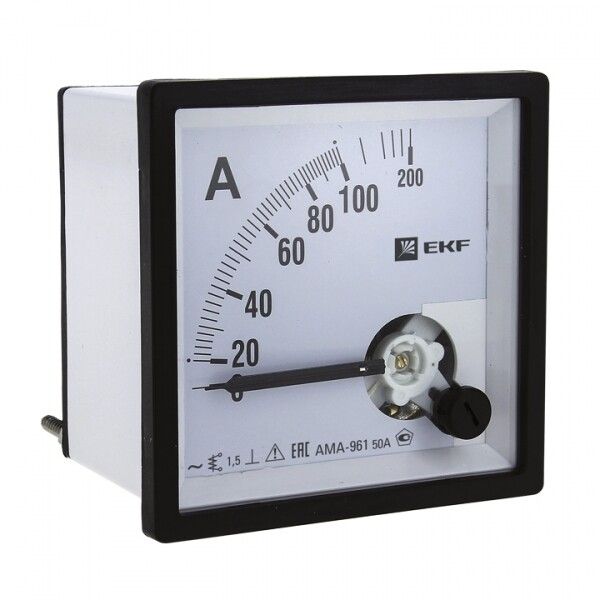

Амперметр аналоговый AM-A961 на панель 96х96 квадрат. вырез 1500А трансф. подкл. EKF am-a961-1500/ama-961-1500

Амперметр аналоговый на панель 96×96 от EKF, артикул ama-961-1500, предназначен для визуального контроля тока в сетях переменного тока до 1500 А через внешний трансформатор тока. Устройство из серии PROxima рассчитано на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 используется для наблюдения за величиной тока в однофазных и трехфазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, системах автоматизации, на участках с высокими нагрузками - например, на входе в цех, у крупных насосов, нагревательных установок или конвейеров. Подходит для мониторинга состояния сети в жилых, офисных и производственных зданиях.

Технические характеристики

• Номинальный ток: 1500 А - измеряемый ток в первичной цепи, требует подключения через трансформатор тока (ТТ).
• Номинальный ток вторичной обмотки ТТ: 5 А - стандартный выходной сигнал для совместимости с большинством промышленных ТТ.
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения (1500 А), что соответствует ГОСТ 8711-93.
• Тип тока: Переменный (AC) - не работает с постоянным током.
• Измерительная система: Магнитомягкое железо - обеспечивает устойчивую работу при перегрузках и колебаниях частоты.
• Угол отклонения стрелки: 90° - компактная шкала, удобная для быстрого считывания.
• Напряжение: 380 В - максимальное рабочее напряжение измерительной цепи, не более.
• Степень защиты: IP50/IP20 - защита от пыли, но не от брызг воды; подходит только для внутренней установки в закрытые щиты.
• Потеря мощности: 0 Вт - устройство не потребляет активную мощность, не влияет на энергоэффективность системы.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 80%, подходит для помещений с умеренным климатом.
• Размеры: 96 × 96 мм - квадратный вырез в панели щита.
• Модульная ширина: 6 модулей - совместимо с DIN-рейкой и типовыми щитами.

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 подключается исключительно через трансформатор тока (ТТ) с номиналом вторичной обмотки 5 А. Непосредственно в цепь он не встраивается - все провода подводятся к клеммам на задней части корпуса. Для монтажа требуется вырез в панели щита размером 96×96 мм. Крепление осуществляется с помощью фиксирующего кольца, которое затягивается с тыльной стороны. Устройство не имеет собственного питания - работает за счет тока во вторичной цепи ТТ. Совместим с любыми ТТ, соответствующими требованиям ГОСТ 8711-93.

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 сертифицирован и соответствует ГОСТ 8711-93 - нормативу для аналоговых измерительных приборов. Степень защиты IP50 гарантирует безопасную работу внутри закрытых щитов, где исключён доступ к токоведущим частям. Отсутствие потерь мощности снижает риск перегрева. Не рекомендуется использовать в условиях повышенной влажности, запылённости или открытых площадках.

Преимущества

• Не требует внешнего питания - надёжность повышена за счёт пассивной работы.
• Высокая механическая прочность - рамка и механизм выполнены из металлических сплавов, подходят для условий производства.
• Широкая совместимость - работает с любыми ТТ на 5 А, распространёнными в России и странах СНГ.
• Простота замены - можно заменить без изменения проводки, если сохранён тот же тип ТТ.
• Яркая шкала и крупная стрелка - обеспечивают хорошую видимость даже при слабом освещении.

Ограничения применения

• Не поддерживает постоянный ток - нельзя применять в цепях постоянного тока (DC).
• Требует обязательного подключения к трансформатору тока - без него прибор не покажет никаких показаний.
• IP50 не защищает от влаги - недопустимо использование в сырых помещениях, на улице или в местах возможного попадания брызг.
• Класс точности 1.5 - не подходит для прецизионных измерений, таких как учёт энергии или научные исследования.
• Фиксированный диапазон - нельзя изменить предел измерения без замены ТТ.

Примеры использования

• Входной амперметр в главном распределительном щите промышленного цеха, контролирующий нагрузку на ввод.
• Мониторинг тока в цепи питание станка с ЧПУ, установленный на дверцу щита оператора.
• Контроль тока в системе теплоснабжения - на вводе в котельную или у насосной группы.
• Установка в этажных щитах многоквартирного дома для проверки равномерности распределения нагрузки между фазами.

Практические советы

• Обязательно проверьте соответствие номинала вашего трансформатора тока (например, 1500/5 А) с указанным в характеристиках амперметра - несоответствие приведёт к неверным показаниям.
• При монтаже убедитесь, что вырез в панели точно соответствует 96×96 мм - малейшее отклонение может помешать установке.
• Запрещено размыкать вторичную цепь трансформатора тока при работающей нагрузке - это опасно! Все подключения выполняйте при отключенном питании.
• Для долговечности устройства избегайте вибраций и ударов - лучше устанавливать его вдали от двигателей и компрессоров.
• Амперметр аналоговый на панель 96×96 от EKF (ama-961-1500) - отличный выбор для базового контроля, но для автоматического учета используйте цифровые приборы.
