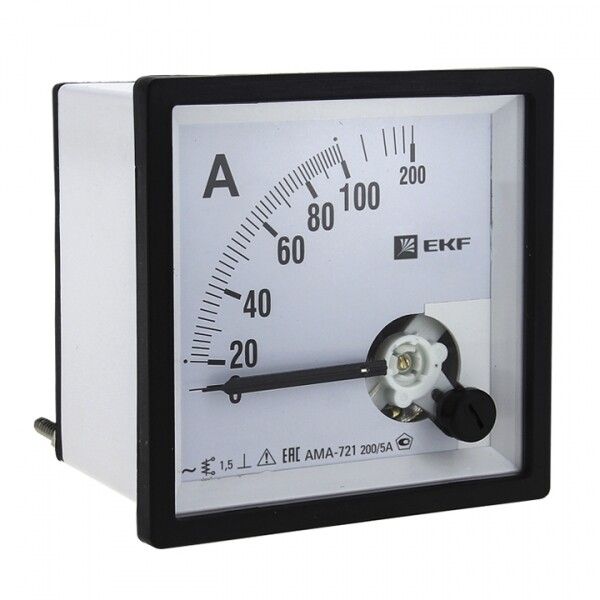

Амперметр аналоговый AM-A721 на панель 72х72 квадрат. вырез 1500А трансф. подкл. EKF am-a721-1500/ama-721-1500

Амперметр аналоговый на панель 72×72 от EKF, артикул am-a721-1500, предназначен для визуального контроля тока до 1500 А в сетях переменного напряжения 380 В через внешний трансформатор тока. Принадлежит к серии PROxima и рассчитан на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 72×72 используется для наблюдения за величиной тока в однофазных и трёхфазных цепях переменного тока. Подходит для мониторинга нагрузки в электрощитах промышленного оборудования, систем освещения, насосных станций, конвейеров и других устройств, где требуется постоянный визуальный контроль тока. Устанавливается в щиты управления, распределительные пункты и ящики автоматики.

Технические характеристики

• Номинальный ток: 1500 А - измеряет ток через трансформатор тока, первичный ток которого составляет 1500 А;
• Номинальный ток вторичной обмотки ТТ: 5 А - совместим с большинством стандартных трансформаторов тока;
• Класс точности: 1.5 - допустимая погрешность +-1,5 % от верхнего предела измерения; подходит для контроля, но не для эталонных измерений;
• Тип тока: переменный (AC) - не работает с постоянным током;
• Напряжение: 380 В - максимальное рабочее напряжение сети, к которой подключён трансформатор тока;
• Измерительная система: магнитомягкое железо - обеспечивает устойчивую работу при перегрузках и колебаниях частоты;
• Угол отклонения стрелки: 90° - шкала имеет равномерную градацию, удобна для считывания;
• Размер корпуса: 72 × 72 мм - требует квадратный вырез в панели такого же размера;
• Степень защиты: IP20 / IP50 - защита от доступа пальцами и крупными частицами пыли, не герметичен;
• Потеря мощности: 0 Вт - сам прибор не потребляет активной энергии, питание получает через трансформатор тока;
• Климатическое исполнение: УХЛ4 - можно использовать в помещении с температурой от −25C до +40C и повышенной влажностью;
• Сертификация: соответствует ГОСТ 8711-93 - сертифицирован для применения в РФ.

Совместимость и монтаж

Амперметр analogovyy na panel' 72x72 от EKF подключается исключительно через трансформатор тока (ТТ) с номиналом 5 А на вторичной стороне. Для правильной работы необходимо:

• Выбирать ТТ с коэффициентом трансформации 1500/5 А;
• Закорачивать выводы вторичной обмотки ТТ при отключении амперметра - во избежание пробоя изоляции;
• Фиксировать прибор в панели через рамку с помощью болтов или защёлок (монтаж на монтажную плату);
• Обеспечить свободный доступ к задней части устройства для подключения проводов 1–2,5 мм2;
• Не применять с трансформаторами тока другого типа (например, 100/5 А) - показания будут некорректны.

Безопасность и стандарты

Амперметр аналоговый на панель 72×72 соответствует требованиям ГОСТ 8711-93. Сертификат подтверждает соответствие нормам безопасности для электрооборудования в России. Класс защиты IP20 гарантирует безопасность при работе в закрытом щите, но не защищает от брызг воды или пыли вне корпуса. Недопустимо использование в условиях открытого монтажа, высокой запылённости или сырости.

Преимущества

• Нет необходимости в внешнем питании - работает от сигнала трансформатора тока;
• Высокая надёжность механической системы - долгий срок службы без обслуживания;
• Яркая шкала и крупная стрелка - легко читаемые даже при слабом свете;
• Совместимость с широким спектром ТТ стандарта 5 А - универсальное решение;
• Квадратный форм-фактор 72×72 - совпадает с популярными моделями щитового оборудования.

Ограничения применения

• Не постоянному току - только AC;
• Не поддерживает измерение токов выше 1500 А - при превышении возможна деформация механизма;
• Не рекомендован для установки в местах с вибрацией более 0,5g - риск сбоя стрелки;
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях;
• Требуется обязательное наличие трансформатора тока - нельзя подключать напрямую к цепи.

Примеры использования

• Контроль тока на входе в распределительный щит промышленного цеха;
• Мониторинг нагрузки на главном автоматах в офисном здании;
• Индикация тока в системах теплоснабжения с насосами и нагревательными элементами;
• Панель управления конвейера на пищевом производстве;
• Щит автоматизации HVAC-систем в административных зданиях.

Практические советы

• Проверьте тип трансформатора тока перед покупкой - он должен иметь выход 5 А и коэффициент 1500/5;
• При замене старого амперметра сохраняйте полярность подключения вторичной обмотки ТТ - неверное подключение даёт отрицательные показания;
• Не используйте этот прибор вместо счетчиков - он не регистрирует энергию, только текущее значение тока;
• При сборке щита оставляйте минимум 10 мм вокруг выреза для легкого монтажа и вентиляции;
• Для многоканальных решений выбирайте другие модели серии PROxima с одинаковым шагом крепления - они совмещаются в одном ряду.
