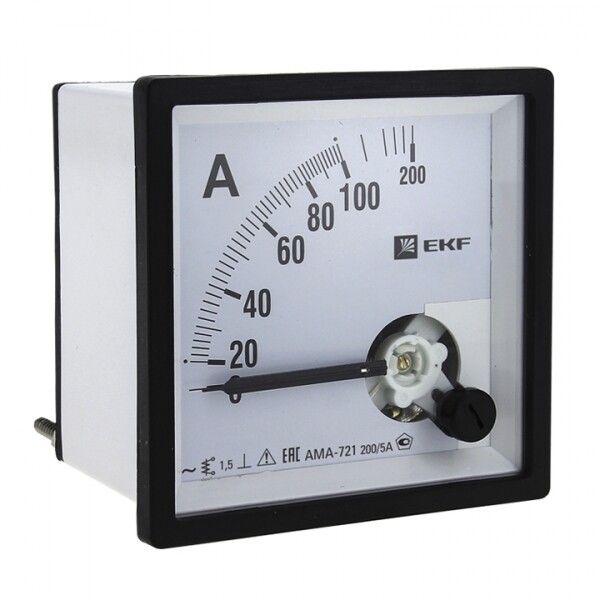

Амперметр аналоговый AM-A721 на панель 72х72 (квадратный вырез) 150А трансформаторное подкл. EKF am-a721-150

Амперметр аналоговый на панель 72×72 от EKF, артикул am-a721-150, предназначен для измерения тока в сетях переменного тока до 150 А через трансформатор тока. Устройство из серии PROxima рассчитано на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 72×72 используется для визуального контроля величины тока в однофазных и трёхфазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, системах автоматизации, ЖЭКах, офисных зданиях и других местах, где требуется постоянный мониторинг нагрузки. Подходит для замены старых приборов в модернизируемых щитах благодаря совпадению габаритов с типовым вырезом 72×72 мм.

Технические характеристики

• Номинальный ток: 150 А - максимальный ток первичной цепи, который можно измерить при использовании трансформатора тока с коэффициентом 150/5.
• Ток вторичной обмотки ТТ: 5 А - стандартный ток, поступающий на вход амперметра от трансформатора тока.
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения (150 А), что соответствует ГОСТ 8711-93.
• Тип тока: Переменный (AC) - не работает с постоянным током.
• Измерительная система: Магнитомягкое железо - обеспечивает устойчивую работу при перегрузках и высоких температурах.
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума, определяет линейность шкалы.
• Напряжение: 380 В - максимальное напряжение, которое может присутствовать в цепи, к которой подключён трансформатор тока (не напряжение питания прибора!)
• Степень защиты: IP20/IP50 - защищает от доступа пальцами и крупными частицами; не герметичен, не предназначен для влажных сред.
• Потеря мощности: 0 Вт - прибор не потребляет активную мощность из измеряемой цепи.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 80%, подходит для помещений с умеренным климатом.
• Форм-фактор: Квадратный вырез 72×72 мм, монтаж на панель через рамку.

Совместимость и монтаж

Амперметр am-a721-150 подключается исключительно через трансформатор тока (ТТ) с номиналом 5 А на вторичной стороне. Для работы необходим ТТ типа ТЗЛ, ТПЛ или аналогичный с коэффициентом трансформации 150/5. Нельзя подключать напрямую к проводу!

Монтаж выполняется в панели щита: делается квадратный вырез 72×72 мм, прибор вставляется в проём и фиксируется двумя болтами сзади. На задней стенке есть клеммы для подключения двух проводов от вторичной обмотки ТТ - L1 и L2. Полярность не важна, так как прибор реагирует на RMS-значение тока.

Ширина корпуса соответствует 4 модульным единицам (4M), что позволяет легко размещать рядом другие устройства стандарта DIN.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 8711-93 - норматив для аналоговых измерительных приборов.
• Прошёл сертификацию - имеет подтверждение соответствия безопасности и EMC.
• Не содержит опасных компонентов, не требует специальных мер при обслуживании.
• Работает при напряжении до 380 В в цепи, к которой подключен ТТ - соблюдайте правила электробезопасности при работе с токоведущими частями.

Преимущества

• Нет необходимости в внешнем питании - работает за счёт энергии тока через ТТ.
• Высокая надёжность механической системы - нет электроники, которая может выйти из строя от скачков напряжения.
• Простота визуальной интерпретации показаний - стрелка сразу даёт представление о текущей нагрузке.
• Совместим с большинством существующих щитов, имеющих стандартный вырез 72×72 мм.
• Низкая стоимость по сравнению с цифровыми аналогами при сохранении достаточной точности.

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC).
• Требует обязательного наличия трансформатора тока с выходом 5 А - нельзя использовать без него.
• Степень защиты IP20/IP50 - запрещено применять во влажных, пыльных или открытых условиях (например, на улице или в сыром цехе).
• Класс точности 1.5 недостаточен для прецизионных измерений - не рекомендован для лабораторий или калибровочных пунктов.
• Не имеет цифрового вывода или сигнализации - нельзя подключить к системам сбора данных.

Примеры использования

• Контроль тока на вводе в распределительном щите многоквартирного дома.
• Мониторинг нагрузки на двигателе насосной станции в водоканале.
• Индикация рабочего тока в панели управления конвейера на заводе.
• Установка в щите автоматического ввода резерва (АВР) для наблюдения за основной и резервной линиями.

Практические советы

• Выбирайте трансформатор тока с коэффициентом 150/5 точно соответствующим вашей нагрузке - при меньших значениях стрелка будет работать в нижней части шкалы, снижая точность.
• Обязательно проверьте целостность вторичной цепи ТТ перед включением - разрыв цепи может вызвать опасное повышенное напряжение на обмотке.
• При замене старого прибора сверьте размеры выреза - даже небольшая разница в 1–2 мм может помешать установке.
• Не используйте этот амперметр в качестве единственного средства защиты - он лишь информационный прибор, не отключает цепь при перегрузке.
• При длительной эксплуатации в условиях колебаний температуры возможна небольшая дрейфовая погрешность - периодически проверяйте показания эталонным прибором.
