Амперметр Э47 60/5А кл. точн. 1,5 72х72мм | IPA10-6-0060-E IEK

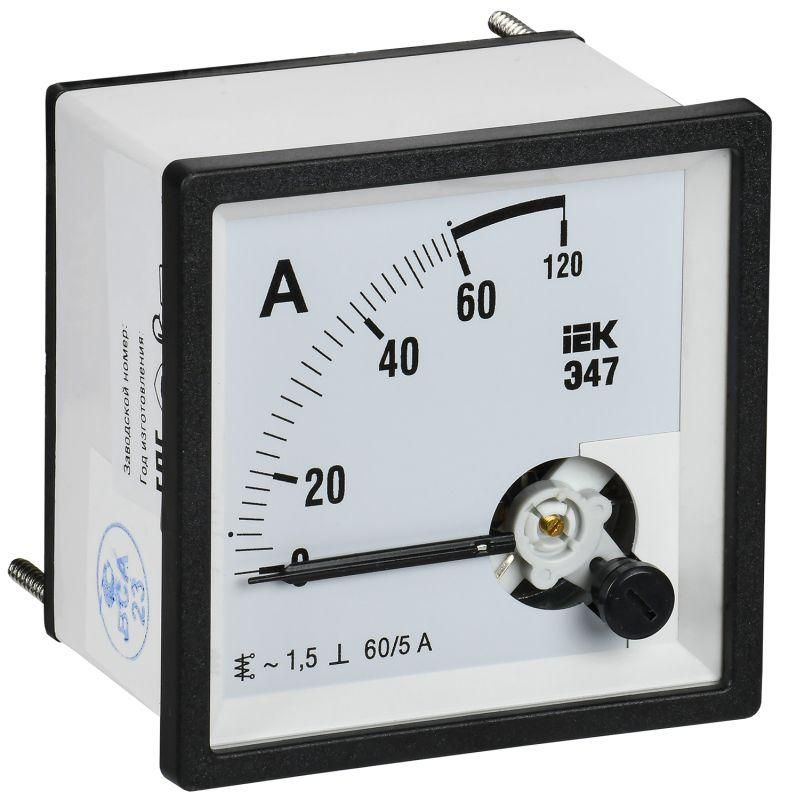

Амперметр Э47 60/5А класс точности 1,5 72×72 мм - аналоговый измерительный прибор от IEK, предназначен для контроля тока в сетях переменного напряжения до 60 А. Устройство совмещает надежную механическую конструкцию с требуемой точностью и соответствует государственным стандартам, что делает его популярным решением в промышленном и бытовом оборудовании.

Назначение и область применения

Амперметр Э47 60/5А класс точности 1,5 72×72 мм используется для измерения силы тока в цепях переменного тока. Применяется в низковольтных распределительных щитах на объектах различного типа: жилые дома, офисы, заводы, торговые центры. Подключается через токоограничивающий трансформатор тока (ТТ), что позволяет безопасно контролировать большие токи без прямого подключения к шинам.

Технические характеристики

• Номинальный диапазон: 0–60 А - измеряет токи до 60 ампер;
• Тип тока: только переменный (AC);
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (60 А), то есть до +-0,9 А;
• Подключение: трансформаторное - работает с вторичным током 5 А, требует подключения к трансформатору тока;
• Габариты: 72 × 72 мм - стандартный формат для установки в панели;
• Максимальный угол отклонения стрелки: 90° - обеспечивает четкую визуализацию показаний;
• Исполнение: на переднюю панель - монтируется в проём корпуса, фиксируется гайками сзади;
• Модульное исполнение: да - можно использовать в модульных щитках с DIN-рейкой через переходные рамки;
• Защита от помех: металлический экранирующий кожух вокруг катушки снижает влияние внешних магнитных полей;
• Сертификация: имеет госреестр и сертификат утверждения типа средства измерений.

Совместимость и монтаж

Амперметр Э47 60/5А класс точности 1,5 72×72 мм рассчитан на работу исключительно с трансформаторами тока, имеющими выходной ток 5 А. Непосредственно к сети он не подключается!

Для монтажа требуется вырезать в панели прямоугольный проём 68×68 мм. После вставки прибора зажимаются две боковые гайки с задней стороны. Модульное исполнение позволяет закрепить устройство на DIN-рейке с помощью специальной адаптерной рамки (не входит в комплект).

Обязательно соблюдайте полярность подключения ко вторичной обмотке ТТ: вход “L1” и выход “L2”. Перепутанные провода приведут к обратному отклонению стрелки.

Безопасность и стандарты

Амперметр Э47 60/5А класс точности 1,5 72×72 мм произведен в соответствии с ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, а также нормами ГОСТ Р 52319, 51522, 51317.3.2 и 51317.3.3. Прошел официальное утверждение типа в Государственном реестре средств измерений РФ. Соответствует требованиям безопасности для работы в условиях повышенной электромагнитной нагрузки благодаря экранированию внутриприборной системы.

Преимущества

• Высокая механическая прочность - долгий срок службы даже в условиях вибраций и перепадов температур;
• Чёткая шкала и ярко выраженная стрелка - удобна для наблюдения с расстояния;
• Стандартный размер 72×72 мм - легко заменяется на другие модели того же формата;
• Работает без внешнего питания - полностью автономен, основан на принципе электромагнетизма;
• Сертифицирован - допущен к использованию в проектах, требующих документального подтверждения достоверности измерений.

Ограничения применения

• Не постоянному току - только для AC;
• Требует обязательного подключения к трансформатору тока с выходом 5 А - нельзя подключать напрямую к проводнику выше 60 А;
• Не является взрывозащищённым - не применяется во взрывоопасных средах без дополнительной защиты;
• Не рекомендован для частых колебаний тока ниже 10 % от максимума - стрелка будет двигаться мало, затрудняя считывание;
• Не имеет цифрового интерфейса - данные не передаются автоматически в SCADA или PLC.

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома;
• Измерение потребления на линии двигателя насоса в системе водоснабжения;
• Наблюдение за нагрузкой на конвейере на пищевом производстве;
• Фиксация рабочего тока в групповой линии освещения крупного торгового комплекса;
• Замена старого аналогового прибора в существующем щите без изменения дизайна панели.

Практические советы

• Выбирая трансформатор тока, проверьте, чтобы его номинальный первичный ток был равен или больше максимального тока в цепи, а вторичный - точно 5 А.
• При установке в щит с DIN-рейкой используйте пластиковую или металлическую рамку-адаптер (например, IEK RZM-72x72), так как сам прибор не крепится на рейку напрямую.
• Не забывайте после монтажа провернуть гайки плотнее - слабый контакт вызывает нагрев и некорректные показания.
• Если стрелка дергается или стоит на месте - проверьте целостность цепи вторичной обмотки ТТ. Обрыв приводит к бесконечному сопротивлению и нулевой реакции прибора.
• Для длительной эксплуатации в помещениях с высокой запылённостью рекомендуется дополнительно герметизировать место установки (например, силиконовым уплотнителем).
