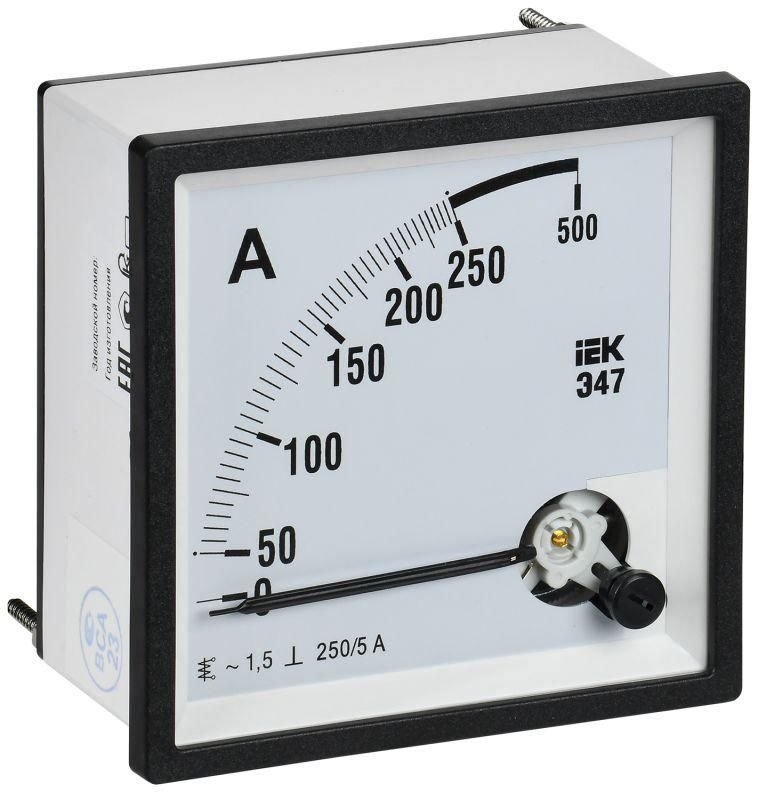

Амперметр Э47 250/5А кл. точн. 1,5 96х96мм | IPA20-6-0250-E IEK

Амперметр Э47 250/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор от IEK, предназначен для контроля тока в сетях переменного напряжения. Устройство совмещает надежную механическую конструкцию с высокой точностью и применяется в щитах управления на производствах, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 250/5А класс точности 1,5 96×96 мм используется для измерения силы тока в цепях переменного тока до 250 А. Применяется в низковольтных распределительных щитах, автоматических выключателях, контакторах и других комплектных устройствах. Подходит для установки в помещениях с нормальными условиями эксплуатации - производственные цеха, офисы, торговые центры, жилые дома.

Технические характеристики

• Класс точности: 1,5 - максимальная погрешность измерения составляет +-1,5 % от верхнего предела шкалы (250 А); допустимая погрешность в рабочих условиях - до +-3,75 А.
• Номинальный диапазон: 0–250 А - прибор рассчитан на работу с током до 250 А, требует подключения через трансформатор тока 250/5 А.
• Тип тока: переменный (AC) - не постоянный ток.
• Подключение: трансформаторное - входной сигнал поступает от вторичной обмотки трансформатора тока (номинал 5 А).
• Габариты: 96 × 96 мм - стандартный формат для монтажа в панели с отверстием такого же размера.
• Угол отклонения стрелки: 90° - равномерная шкала, обеспечивающая хорошую видимость показаний.
• Исполнение: на переднюю панель - корпус имеет фланец для крепления болтами внутри щита.
• Модульное исполнение: да - позволяет использовать в сборках с другими модульными устройствами (например, в DIN-рейке с переходными адаптерами).
• Сертификация: соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008; внесен в Госреестр средств измерений.

Совместимость и монтаж

Амперметр Э47 250/5А класс точности 1,5 96×96 мм не подключается напрямую к сети. Он работает исключительно с трансформатором тока (ТТ) с коэффициентом 250/5 А. На задней части прибора расположены два клеммы для подвода провода от вторичной обмотки ТТ. Монтаж осуществляется путём вставки в прямоугольное отверстие 96×96 мм в panel’е с последующим закреплением двумя гайками на боковых фиксаторах. Для установки в DIN-рейку требуется специальный адаптер. Кабель от ТТ должен иметь сечение не менее 2,5 мм2 - рекомендовано использование медного многожильного провода.

Безопасность и стандарты

Амперметр Э47 250/5А класс точности 1,5 96×96 мм соответствует требованиям безопасности РФ и Евросоюза: ГОСТ Р 51522 (защита от поражения током), ГОСТ Р 51317.3.2 / .3.3 (электромагнитная совместимость). Корпус выполнен из самозатухающего пластика, экранирующий кожух обеспечивает устойчивость к внешним магнитным полям. Сертификат утверждения типа средства измерений подтверждает соответствие метрологическим нормам.

Преимущества

• Высокая долговечность благодаря электромагнитному принципу работы - нет электронных элементов, которые выходят из строя от перегрузок или помех.
• Стабильность показаний даже при колебаниях температуры и напряжения питания - не зависит от внешнего источника энергии.
• Чёткая шкала и крупная стрелка - удобна для наблюдения с расстояния, особенно в плохо освещённых местах.
• Работает без необходимости подключения к сети 220 В - питание получает только от измеряемого тока через ТТ.

Ограничения применения

• Не для измерения постоянного тока - возможны некорректные показания или повреждение механизма.
• Требуется обязательное применение трансформатора тока 250/5 А - нельзя подключить напрямую к токоведущим частям выше 5 А.
• Запрещено использовать в средах с повышенной запыленностью, влагой или химически активными веществами - степень защиты IP не указана, значит, прибор не герметичен.
• Не подходит для мобильных или вибрационных объектов - механический механизм чувствителен к сотрясениям.
• Точность снижается при работе вне диапазона +5…+40 C - не следует устанавливать рядом с нагревательными элементами.

Примеры использования

• Контроль нагрузки на главном вводе в распределительном щите производственного цеха.
• Измерение тока в цепи двигателя насоса на водоканале с использованием ТТ 250/5 А.
• Фиксация потребляемого тока в групповой линии освещения большого торгового комплекса.
• Мониторинг нагрузки на автономный источник питания (генератор) в режиме резервирования.

Практические советы

• Выбирая амперметр Э47 250/5А класс точности 1,5 96×96 мм, проверьте соответствие трансформатора тока - коэффициент должен точно быть 250/5 А, иначе показания будут неверными.
• При замене старого прибора сохраняйте порядок подключения проводов от ТТ - перепутанные выводы вызывают обратное направление стрелки.
• Не используйте этот прибор вместо вольтметра или счетчика - он измеряет только ток.
• Для длительной службы избегайте установки рядом с мощными магнитами, сварочными аппаратами или частотными преобразователями - они могут влиять на показания.
• Артикул ipa20-6-0250-e от IEK - единственный номер для заказа оригинального изделия; аналоги часто отличаются по точности и сроку службы.
