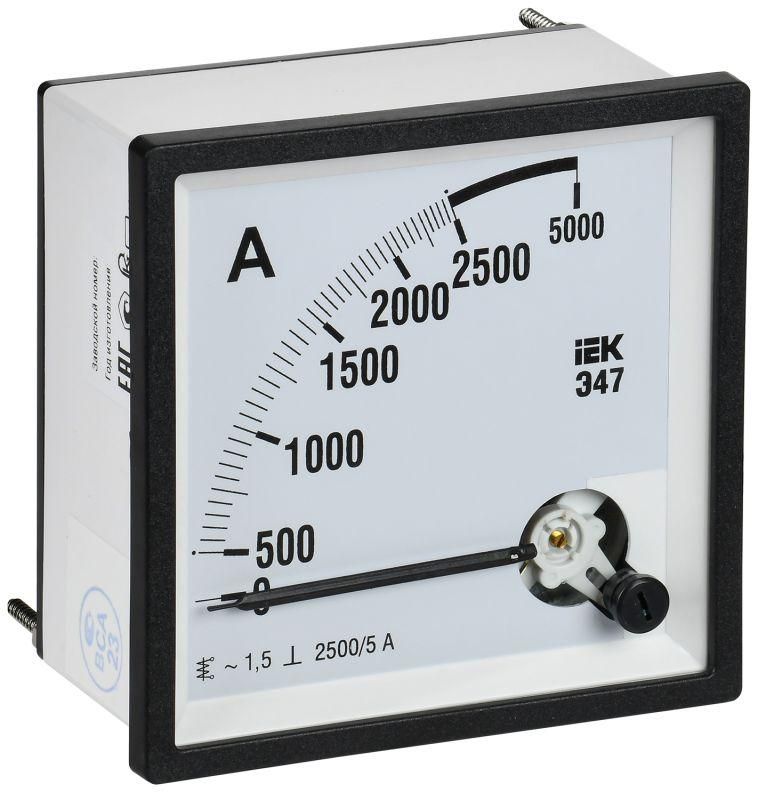

Амперметр Э47 2500/5А кл. точн. 1,5 96х96мм | IPA20-6-2500-E IEK

Амперметр Э47 2500/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в электросетях до 1000 В. Устройство работает совместно с токоограничивающими трансформаторами и применяется в щитах управления на производствах, в ЖКХ и торговых центрах.

Назначение и область применения

Амперметр Э47 2500/5А используется для визуального наблюдения за величиной переменного тока в электрических цепях. Он предназначен для установки в шкафы и панели распределительных устройств, где требуется постоянный контроль нагрузки. Подходит для работы в условиях промышленных предприятий, офисных зданий, жилых комплексов и других объектов с низковольтными сетями.

Технические характеристики

• Диапазон измерений: 0–2500 А - показывает значения тока при использовании внешнего трансформатора тока 2500/5 А;
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхней границы шкалы;
• Тип тока: переменный (AC) - не постоянный ток;
• Габариты: 96 × 96 мм - соответствует стандартному модульному формату для монтажа в панелях;
• Трансформаторное включение: да - требует подключения через трансформатор тока, напрямую в цепь не включается;
• Максимальное отклонение стрелки: 90° - угол поворота указателя обеспечивает четкое считывание значений;
• Исполнение: на переднюю панель - корпус фиксируется в проеме панели, задняя часть находится внутри шкафа;
• Модульное исполнение: да - легко заменяется другими приборами того же габарита;
• Сертификация: есть - соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008; внесен в Госреестр средств измерений.

Совместимость и монтаж

Амперметр Э47 2500/5А не подключается напрямую к проводам. Его необходимо использовать только с трансформатором тока (ТТ) с коэффициентом 2500/5 А. Клеммы прибора рассчитаны на подключение вторичной обмотки ТТ (номинальный ток 5 А). Монтаж осуществляется в панель с вырезом 90×90 мм. Корпус имеет боковые фланцы с креплениями - после вставки в отверстие фиксируются винтами сзади. Обязательно соблюдать полярность подключения вторичной обмотки ТТ: вывод “S1” подключается к входу прибора, “S2” - к выходу. Недопустимо разрывать цепь вторичной обмотки во время работы системы - это вызовет опасное высокое напряжение.

Безопасность и стандарты

Амперметр Э47 2500/5А соответствует требованиям безопасности ГОСТ Р 51522 и ГОСТ Р 51317.3.2, что гарантирует надежную работу в условиях повышенной электромагнитной помехи. Защита от внешних магнитных полей обеспечивается металлическим экранирующим кожухом вокруг катушки. Сертификат утверждения типа средства измерений подтвержден Росстандартом - прибор можно применять в официально контролируемых системах учета энергии.

Преимущества

• Высокая механическая прочность - корпус выполнен из ударопрочного пластика, рамка - из металла;
• Стабильная работа при перепадах температур - рабочий диапазон от –25C до +55C;
• Четкий масштаб с крупной шкалой - удобно читать даже при слабом освещении;
• Закрытый механизм - предохраняет от попадания пыли и влаги в движущие части;
• Легко заменить - совместим с большинством панелей, использующих стандарт 96×96 мм.

Ограничения применения

• Не для измерения постоянного тока - работают только с переменным током частотой 50–60 Гц;
• Требуется обязательное использование трансформатора тока - нельзя подключать напрямую к токовым цепям выше 5 А;
• Не рекомендовано применение в средах с сильными вибрациями - возможна потеря точности из-за механического воздействия на подвижную систему;
• Не является средством автоматического регулирования - служит исключительно для визуального контроля.

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома;
• Наблюдение за нагрузкой двигателя насосной станции в системе водоснабжения;
• Мониторинг потребления на линии питания конвейера на заводе;
• Фиксация тока в главном щите административного здания для анализа нагрузочных режимов.

Практические советы

• Выбирая трансформатор тока, проверьте, чтобы его номинальный первичный ток был равен или больше максимального тока в цепи (например, 2500 А);
• Обязательно закоротите вторичную обмотку ТТ перед отключением амперметра - это предотвращает возникновение импульсов высокого напряжения;
• При установке в шкафу оставьте минимум 5 см свободного места сзади для доступа к клеммам и вентиляции;
• Регулярно проверяйте целостность контактов между ТТ и амперметром - окисление увеличивает погрешность измерений;
• Если нужна более высокая точность - выбирайте модели с классом 1,0 вместо 1,5, но учтите стоимость и наличие в наличии.
